EWS · Державки универсальные EWS для VDI · арт. 15.4025SQT15IK

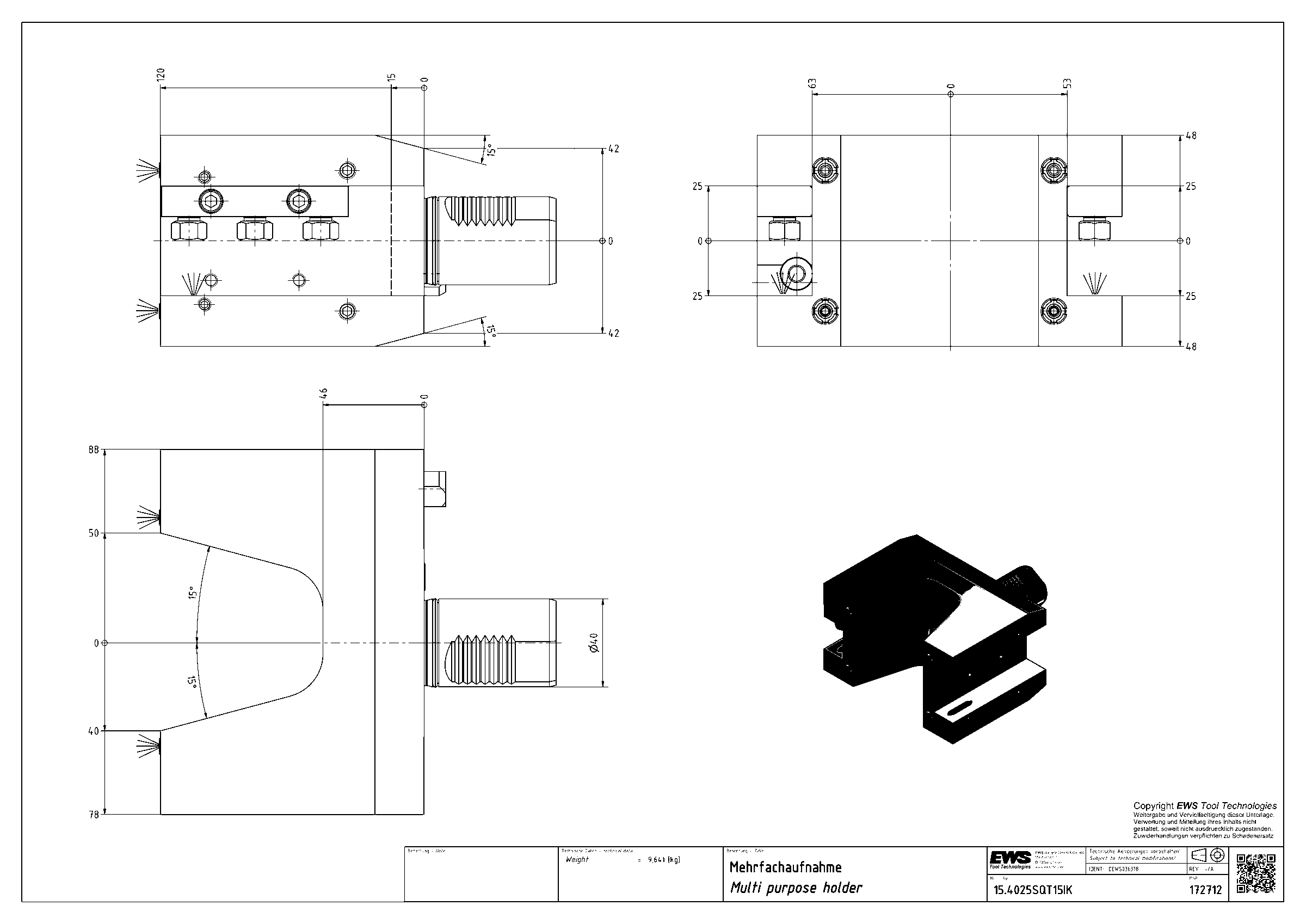

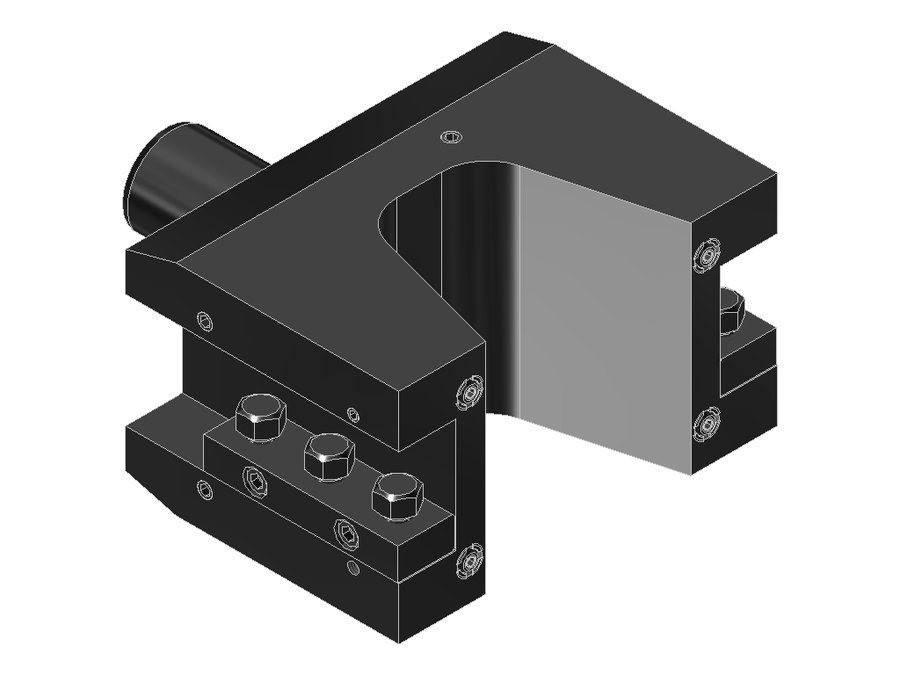

Державка универсальная EWS 15.4025SQT15IK, хвостовик Ø40, сечение 25×25 мм
| Система фиксации в гнезде | штифт |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | ZYV04000315 |
| Код интерфейса инструмента | VKT25250115 |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI40 shaft rotated 30° |
| Присоединение инструмента | хвостовик 25x25 |
| Функциональная длина | 0 мм |
| Вылет LPR | 120 мм |
| Масса | 9,641 кг |
| Высота | 96 мм |
| Общая длина | 180 мм |
| Ширина | 166 мм |
| Заказной номер EWS | 172712 |
| Радиальная высота | 48 мм |
| Радиальная ширина | 78 мм |
| Функциональная ширина | 53 мм |
Другие типоразмеры серии
Державки универсальные EWS для VDI — 49 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 15.4025G400IKW | 40 | VDI40 | хвостовик 25x25 | 0 | 85 | 148 | |
| 15.4025IK | 40 | VDI40 | хвостовик 25x25 | 50 | 72 | 135 | |
| 15.4025IK-PL | 40 | VDI40 Proline | хвостовик 25x25 | 0 | 85 | 148 | |
| 15.4025MP620 | 40 | VDI40 | хвостовик 25x25 | 0 | 120 | 180 | |
| 15.4025MP620IK | 40 | VDI40 | хвостовик 25x25 | 0 | 120 | 180 | |
| 15.4025SQT15 | 40 | VDI40 shaft rotated 30° | хвостовик 25x25 | 0 | 120 | 180 | |
| 15.4025SQT15IK | 40 | VDI40 shaft rotated 30° | хвостовик 25x25 | 0 | 120 | 180 | Текущая |
| 15.5025.4SQT28 | 50 | VDI50 shaft rotated 30° | хвостовик 1"x1" | 0 | 150 | 225,1 | |
| 15.5025.4SQT28IK | 50 | VDI50 shaft rotated 30° | хвостовик 1"x1" | 0 | 150 | 225,1 | |
| 15.5025SQT28 | 50 | VDI50 shaft rotated 30° | хвостовик 25x25 | 0 | 150 | 225,1 | |
| 15.5025SQT28IK | 50 | VDI50 shaft rotated 30° | хвостовик 25x25 | 0 | 150 | 225,1 | |
| 15.5032/25 | 50 | VDI50 | хвостовик 32x32 | 60 | 85 | 163 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 15.4025SQT15IK.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
