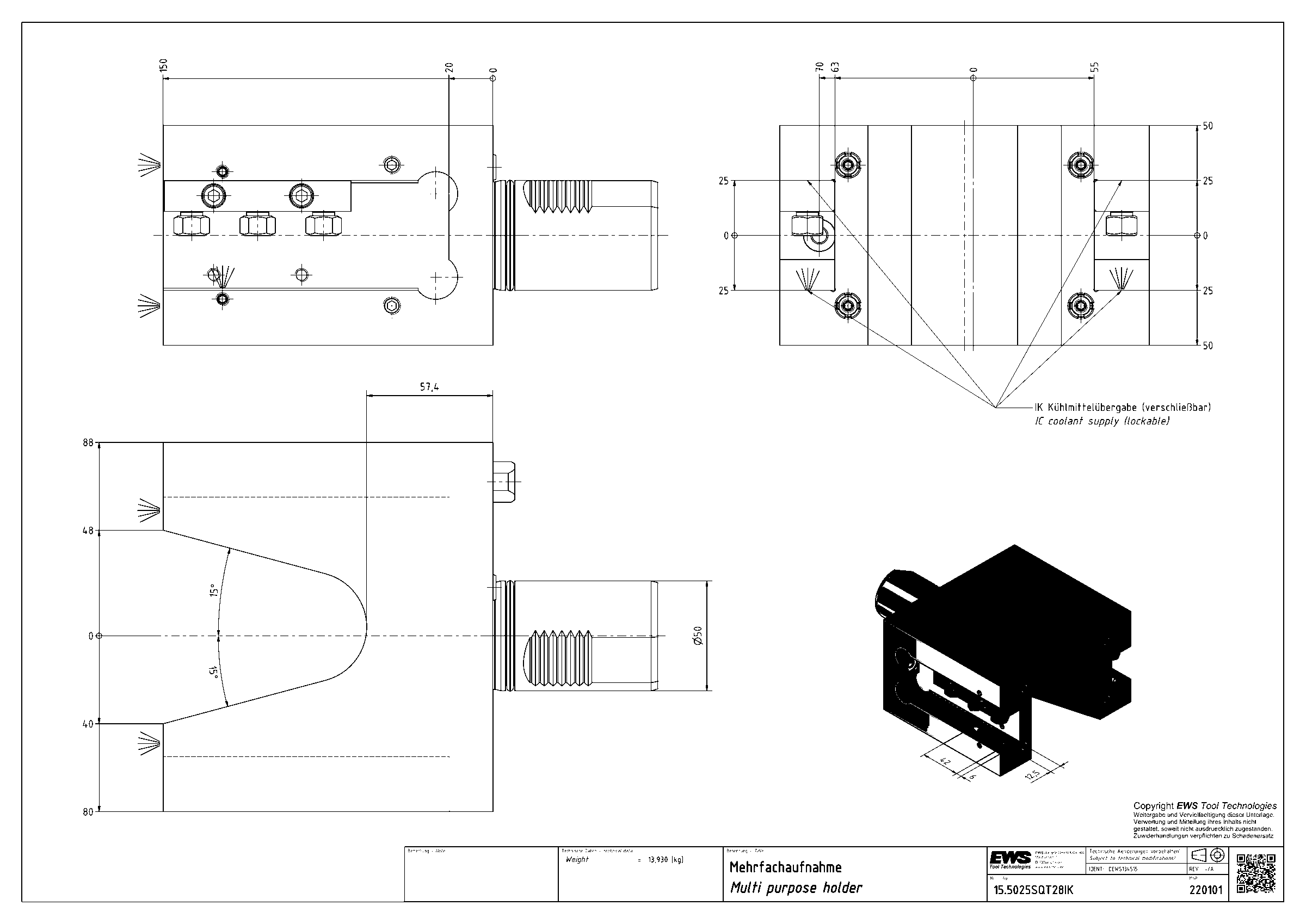

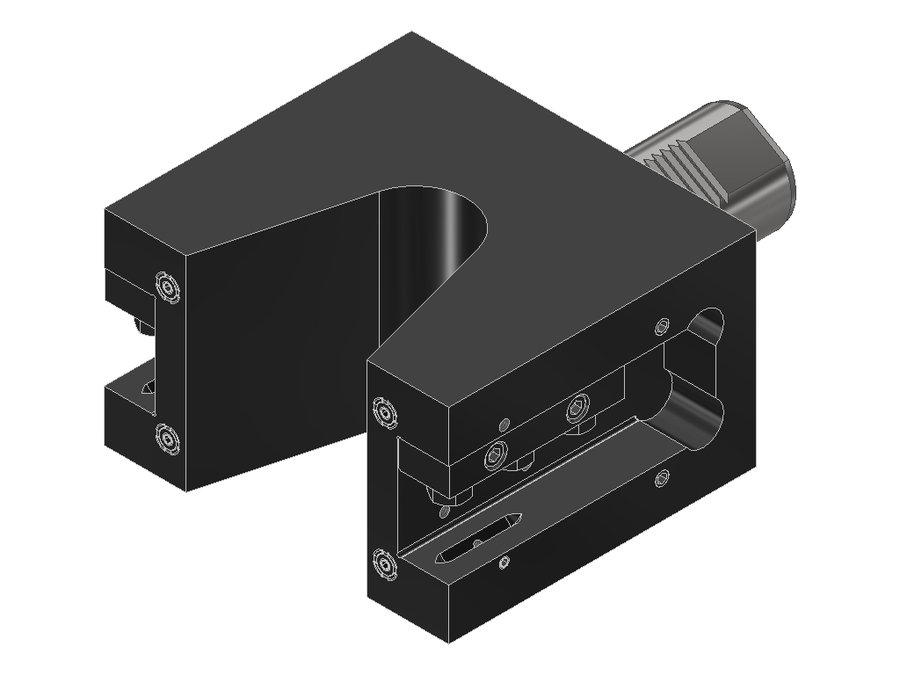

Державка универсальная EWS 15.5025SQT28IK, хвостовик Ø50, сечение 25×25 мм
EWS · Державки универсальные EWS, присоединение к станку VDI · арт. 15.5025SQT28IK

Державка универсальная EWS 15.5025SQT28IK, хвостовик Ø50, сечение 25×25 мм

Система фиксации в гнездештифт
Угол выхода0°
Код интерфейса станкаZYV05000315
Код интерфейса инструментаVKT25250115
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение к станкуVDI50, хвостовик повёрнут на 30°
Присоединение инструментахвостовик 25x25
Вылет LPR150 мм
Масса13,93 кг
Высота100 мм
Общая длина225,1 мм
Ширина168 мм
Заказной номер EWS220101
Радиальная высота50 мм
Радиальная ширина80 мм
Функциональная ширина55 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.5025SQT28IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку VDI — 49 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.4025MP62040VDI40хвостовик 25x2512096180
15.4025MP620IK40VDI40хвостовик 25x2512096180
15.4025SQT1540VDI40, хвостовик повёрнут на 30°хвостовик 25x2512096180
15.4025SQT15IK40VDI40, хвостовик повёрнут на 30°хвостовик 25x2512096180
15.5025.4SQT2850VDI50, хвостовик повёрнут на 30°хвостовик 1"x1"150100225,1
15.5025.4SQT28IK50VDI50, хвостовик повёрнут на 30°хвостовик 1"x1"150100225,1
15.5025SQT2850VDI50, хвостовик повёрнут на 30°хвостовик 25x25150100225,1
15.5025SQT28IK50VDI50, хвостовик повёрнут на 30°хвостовик 25x25150100225,1Текущая
15.5032/2550VDI50хвостовик 32x328595163
15.6032/2560VDI60хвостовик 32x32110105204
16.4025/2040VDI40хвостовик 25x257290,5135
16.5032/2550VDI50хвостовик 32x3285110163

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.5025SQT28IK.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
