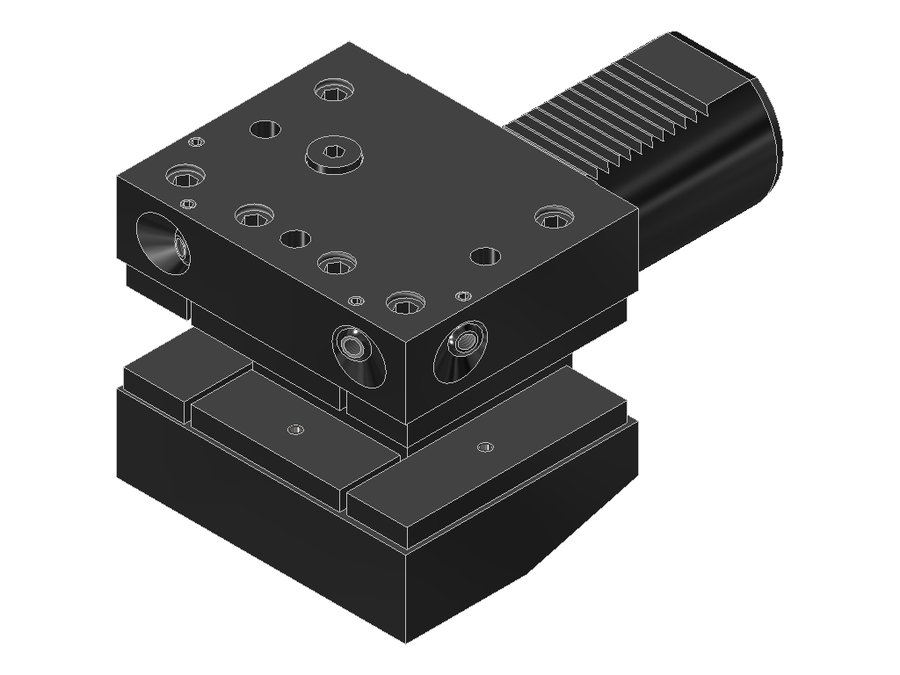

Державка универсальная EWS 15.5032/25, хвостовик Ø50, сечение 32×25 мм
EWS · Державки универсальные EWS, присоединение к станку VDI · арт. 15.5032/25

Державка универсальная EWS 15.5032/25, хвостовик Ø50, сечение 32×25 мм

Угол выхода0°
Код интерфейса станкаZYV05000115
Код интерфейса инструментаVKT32320115
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение к станкуVDI50
Присоединение инструментахвостовик 32x32
Функциональная длина60 мм
Вылет LPR85 мм
Масса6,195 кг
Высота95 мм
Общая длина163 мм
Ширина105 мм
Заказной номер EWS135444
Радиальная высота60 мм
Радиальная ширина50 мм
Функциональная ширина25,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.5032/25 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Одновременно можно зажать три инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки нельзя переоборудовать

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку VDI — 49 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.4025MP62040VDI40хвостовик 25x2512096180
15.4025MP620IK40VDI40хвостовик 25x2512096180
15.4025SQT1540VDI40, хвостовик повёрнут на 30°хвостовик 25x2512096180
15.4025SQT15IK40VDI40, хвостовик повёрнут на 30°хвостовик 25x2512096180
15.5025.4SQT2850VDI50, хвостовик повёрнут на 30°хвостовик 1"x1"150100225,1
15.5025.4SQT28IK50VDI50, хвостовик повёрнут на 30°хвостовик 1"x1"150100225,1
15.5025SQT2850VDI50, хвостовик повёрнут на 30°хвостовик 25x25150100225,1
15.5025SQT28IK50VDI50, хвостовик повёрнут на 30°хвостовик 25x25150100225,1
15.5032/2550VDI50хвостовик 32x328595163Текущая
15.6032/2560VDI60хвостовик 32x32110105204
16.4025/2040VDI40хвостовик 25x257290,5135
16.5032/2550VDI50хвостовик 32x3285110163

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.5032/25.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100
