EWS · Державки универсальные EWS для BMT · арт. 15.BMT25.4QSM200IK

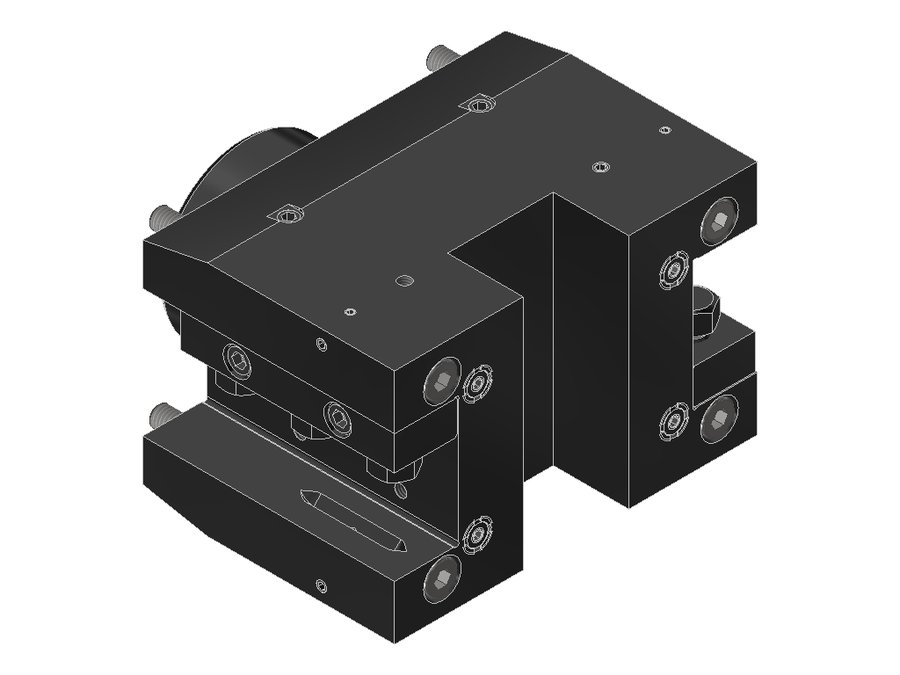

Державка универсальная EWS 15.BMT25.4QSM200IK, BMT, сечение 25.4×25.4 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB068B6815 |
| Код интерфейса инструмента | VKT16160135 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT68 Mazak |
| Присоединение инструмента | хвостовик 1"x1" |
| Функциональная длина | 0 мм |
| Вылет LPR | 100 мм |
| Масса | 8,413 кг |
| Высота | 94 мм |
| Общая длина | 124 мм |
| Ширина | 144 мм |
| Заказной номер EWS | 236220 |
| Радиальная высота | 47 мм |
| Радиальная ширина | 80 мм |
| Функциональная ширина | 54,6 мм |
Другие типоразмеры серии
Державки универсальные EWS для BMT — 98 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 15.BMT25.4BMT65IKX75 | BMT65 | хвостовик 1"x1" | 0 | 75 | 96 | 79,9 | |
| 15.BMT25.4BMT65X75 | BMT65 | хвостовик 1"x1" | 0 | 75 | 96 | 79,9 | |
| 15.BMT25.4LB2000 | BMT60B Okuma | хвостовик 1"x1" | 0 | 75 | 95 | 90 | |
| 15.BMT25.4LB2000IK | BMT60B Okuma | хвостовик 1"x1" | 0 | 75 | 95 | 90 | |
| 15.BMT25.4NL | BMT60 DMG Mori | хвостовик 1"x1" | 0 | 70 | 108 | 85 | |
| 15.BMT25.4NLIK | BMT60 DMG Mori | хвостовик 1"x1" | 0 | 70 | 108 | 85 | |
| 15.BMT25.4QSM200IK | BMT68 Mazak | хвостовик 1"x1" | 0 | 100 | 94 | 124 | Текущая |
| 15.BMT25BIGIK | BMT55 Biglia | хвостовик 25x25 | 0 | 75 | 95 | 79,9 | |
| 15.BMT25BMT55IKZ46X60 | BMT55 | хвостовик 25x25 | 0 | 60 | 97 | 65 | |
| 15.BMT25BMT55IKZ50.5X65 | BMT55 | хвостовик 25x25 | 0 | 65 | 90 | 69,6 | |
| 15.BMT25BMT55Z50.5X65 | BMT55 | хвостовик 25x25 | 0 | 65 | 90 | 69,6 | |
| 15.BMT25BMT65IKX75 | BMT65 | хвостовик 25x25 | 0 | 75 | 96 | 79,9 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 15.BMT25.4QSM200IK.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
