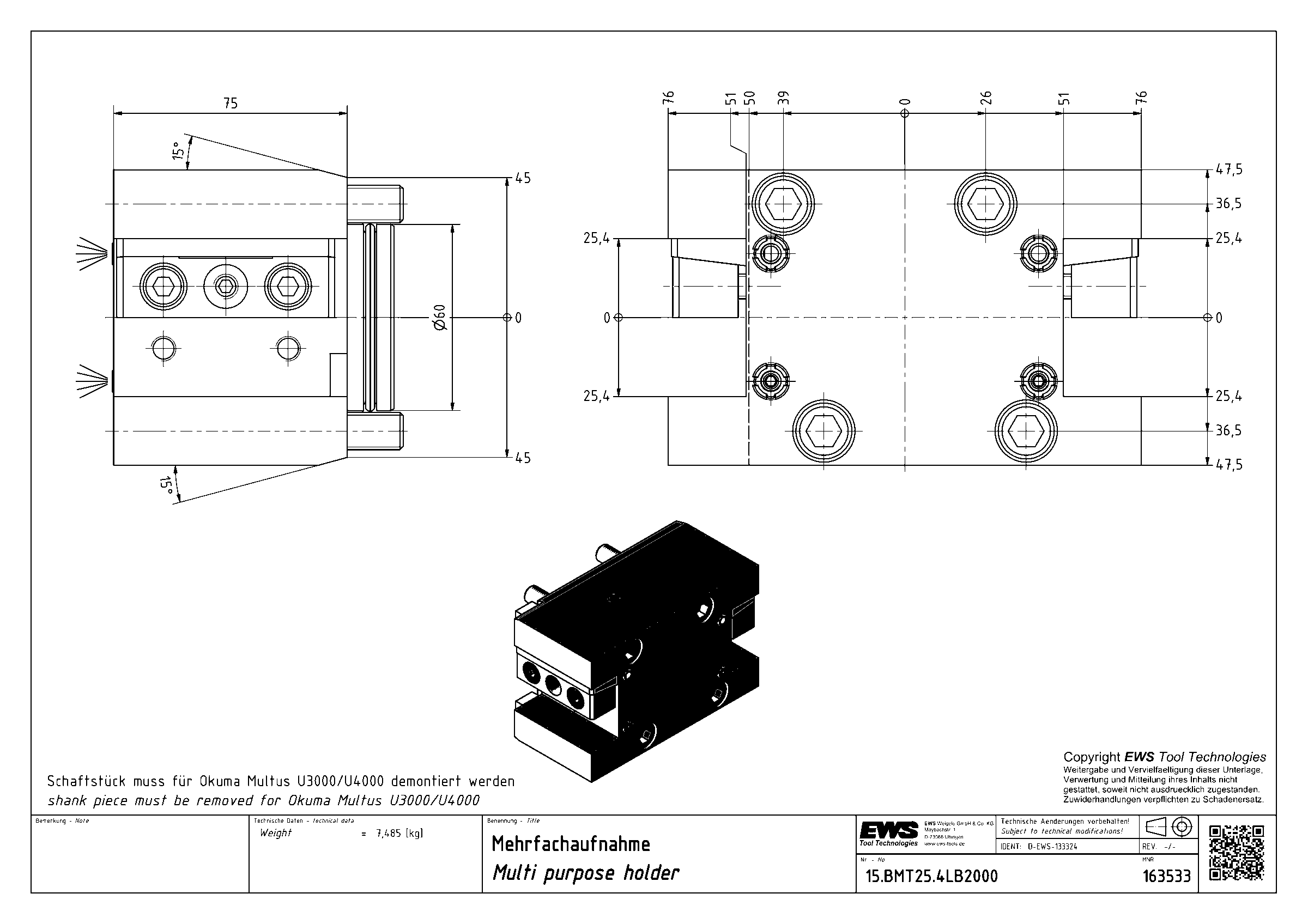

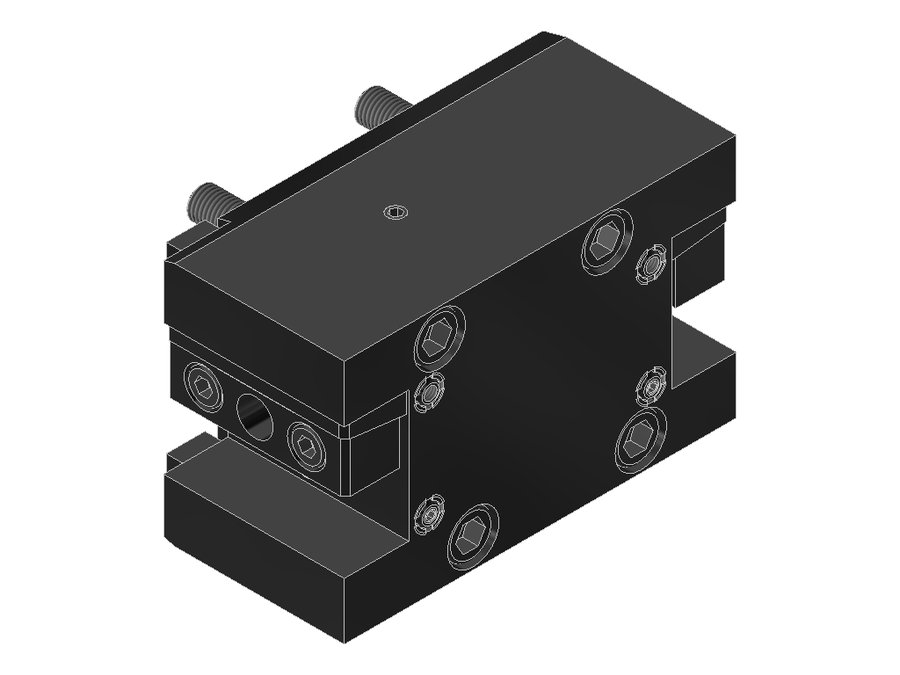

Державка универсальная EWS 15.BMT25.4LB2000, BMT, сечение 25,4×25,4 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT25.4LB2000

Державка универсальная EWS 15.BMT25.4LB2000, BMT, сечение 25,4×25,4 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB073B6015
Код интерфейса инструментаVKT16160135
Исполнениенейтральное
Присоединение к станкуBMT60B Okuma
Присоединение инструментахвостовик 1"x1"
Вылет LPR75 мм
Масса7,485 кг
Высота95 мм
Общая длина90 мм
Ширина152 мм
Заказной номер EWS163533
Радиальная высота47,5 мм
Радиальная ширина76 мм
Функциональная ширина51 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT25.4LB2000 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT20SL150BMT32Bхвостовик 20x20509055
15.BMT20TS4000V20BMT40 Takisawaхвостовик 20x209578107,1
15.BMT25.4BMT55IKZ50.5X65BMT55хвостовик 1"x1"659069,6
15.BMT25.4BMT55Z50.5X65BMT55хвостовик 1"x1"659069,7
15.BMT25.4BMT65IKX75BMT65хвостовик 1"x1"759679,9
15.BMT25.4BMT65X75BMT65хвостовик 1"x1"759679,9
15.BMT25.4LB2000BMT60B Okumaхвостовик 1"x1"759590Текущая
15.BMT25.4LB2000IKBMT60B Okumaхвостовик 1"x1"759590
15.BMT25.4NLBMT60 DMG Moriхвостовик 1"x1"7010885
15.BMT25.4NLIKBMT60 DMG Moriхвостовик 1"x1"7010885
15.BMT25.4QSM200IKBMT68 Mazakхвостовик 1"x1"10094124
15.BMT25BIGIKBMT55 Bigliaхвостовик 25x25759579,9

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT25.4LB2000.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
