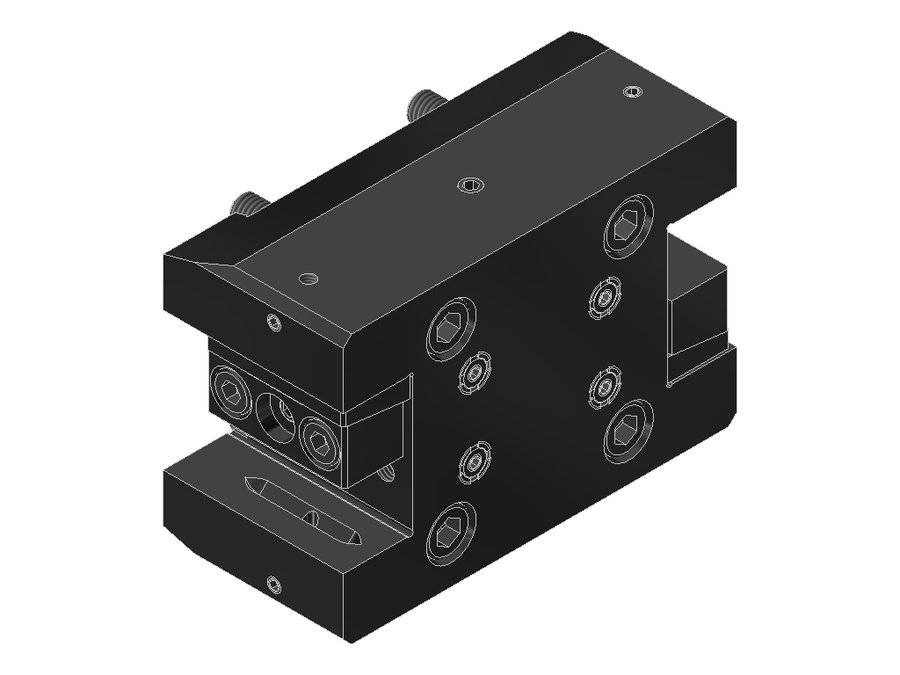

Державка универсальная EWS 15.BMT25BMT55IKZ46X60, BMT, сечение 25×25 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT25BMT55IKZ46X60

Державка универсальная EWS 15.BMT25BMT55IKZ46X60, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаVKT25250115
Исполнениенейтральное
Присоединение к станкуBMT55
Присоединение инструментахвостовик 25x25
Вылет LPR60 мм
Масса5,454 кг
Высота97 мм
Общая длина65 мм
Ширина142 мм
Заказной номер EWS236185
Радиальная высота48,5 мм
Радиальная ширина71 мм
Функциональная ширина46 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT25BMT55IKZ46X60 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

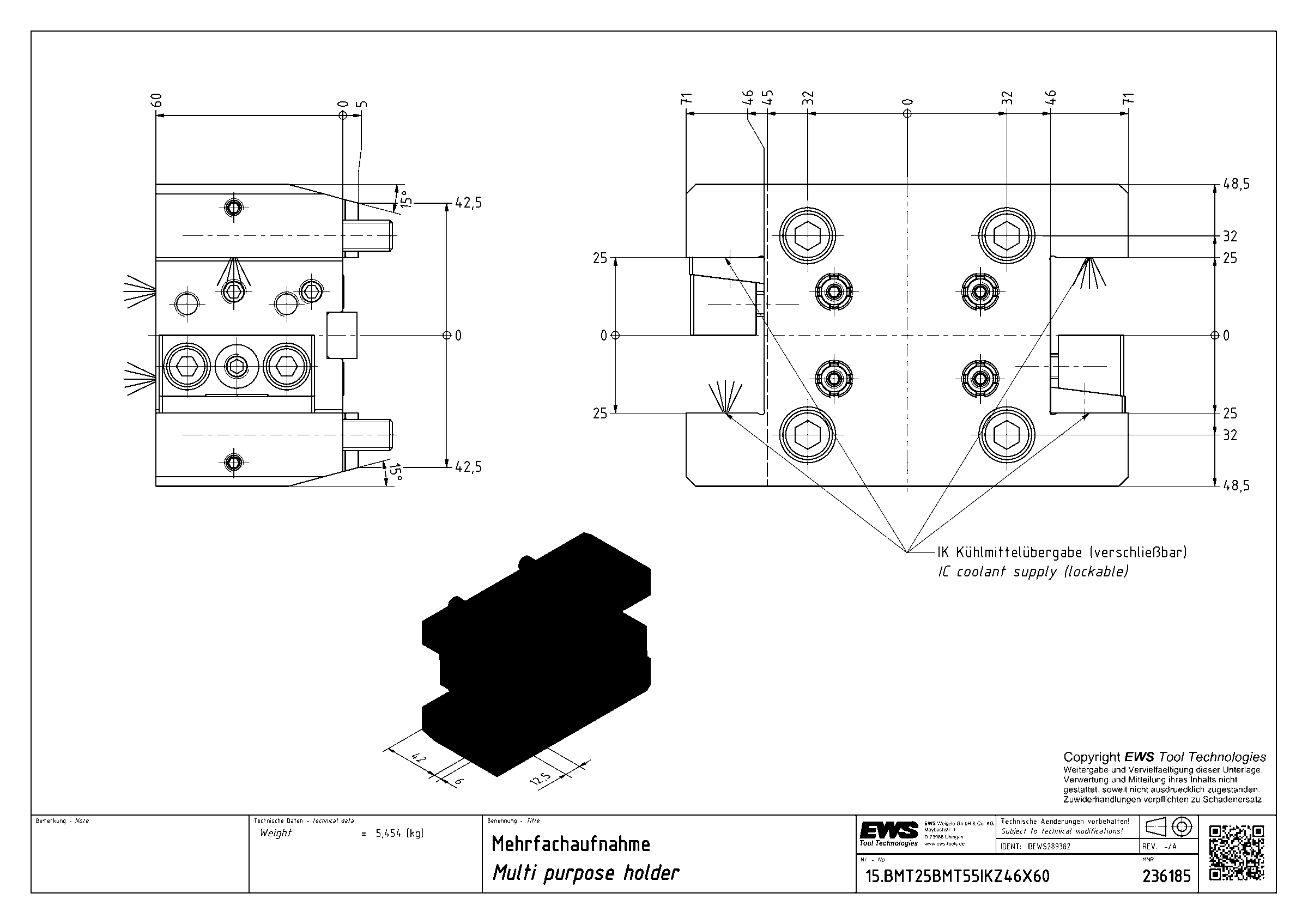

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT25.4LB2000BMT60B Okumaхвостовик 1"x1"759590
15.BMT25.4LB2000IKBMT60B Okumaхвостовик 1"x1"759590
15.BMT25.4NLBMT60 DMG Moriхвостовик 1"x1"7010885
15.BMT25.4NLIKBMT60 DMG Moriхвостовик 1"x1"7010885
15.BMT25.4QSM200IKBMT68 Mazakхвостовик 1"x1"10094124
15.BMT25BIGIKBMT55 Bigliaхвостовик 25x25759579,9
15.BMT25BMT55IKZ46X60BMT55хвостовик 25x25609765Текущая
15.BMT25BMT55IKZ50.5X65BMT55хвостовик 25x25659069,6
15.BMT25BMT55Z50.5X65BMT55хвостовик 25x25659069,6
15.BMT25BMT65IKX75BMT65хвостовик 25x25759679,9
15.BMT25BMT65IKX90BMT65хвостовик 25x25909694,9
15.BMT25BMT65X75BMT65хвостовик 25x25759679,9

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT25BMT55IKZ46X60.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
