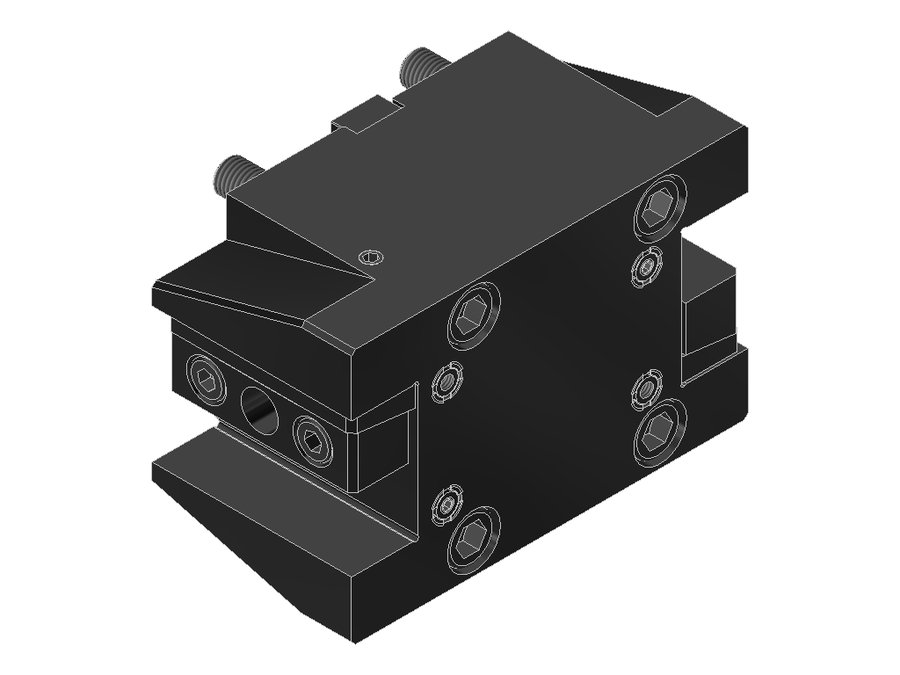

Державка универсальная EWS 15.BMT25.4BMT65X75, BMT, сечение 25,4×25,4 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT25.4BMT65X75

Державка универсальная EWS 15.BMT25.4BMT65X75, BMT, сечение 25,4×25,4 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаVKT16160135
Исполнениенейтральное
Присоединение к станкуBMT65
Присоединение инструментахвостовик 1"x1"
Вылет LPR75 мм
Масса6,986 кг
Высота96 мм
Общая длина79,9 мм
Ширина149 мм
Заказной номер EWS227111
Радиальная высота48 мм
Радиальная ширина68 мм
Функциональная ширина43 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT25.4BMT65X75 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

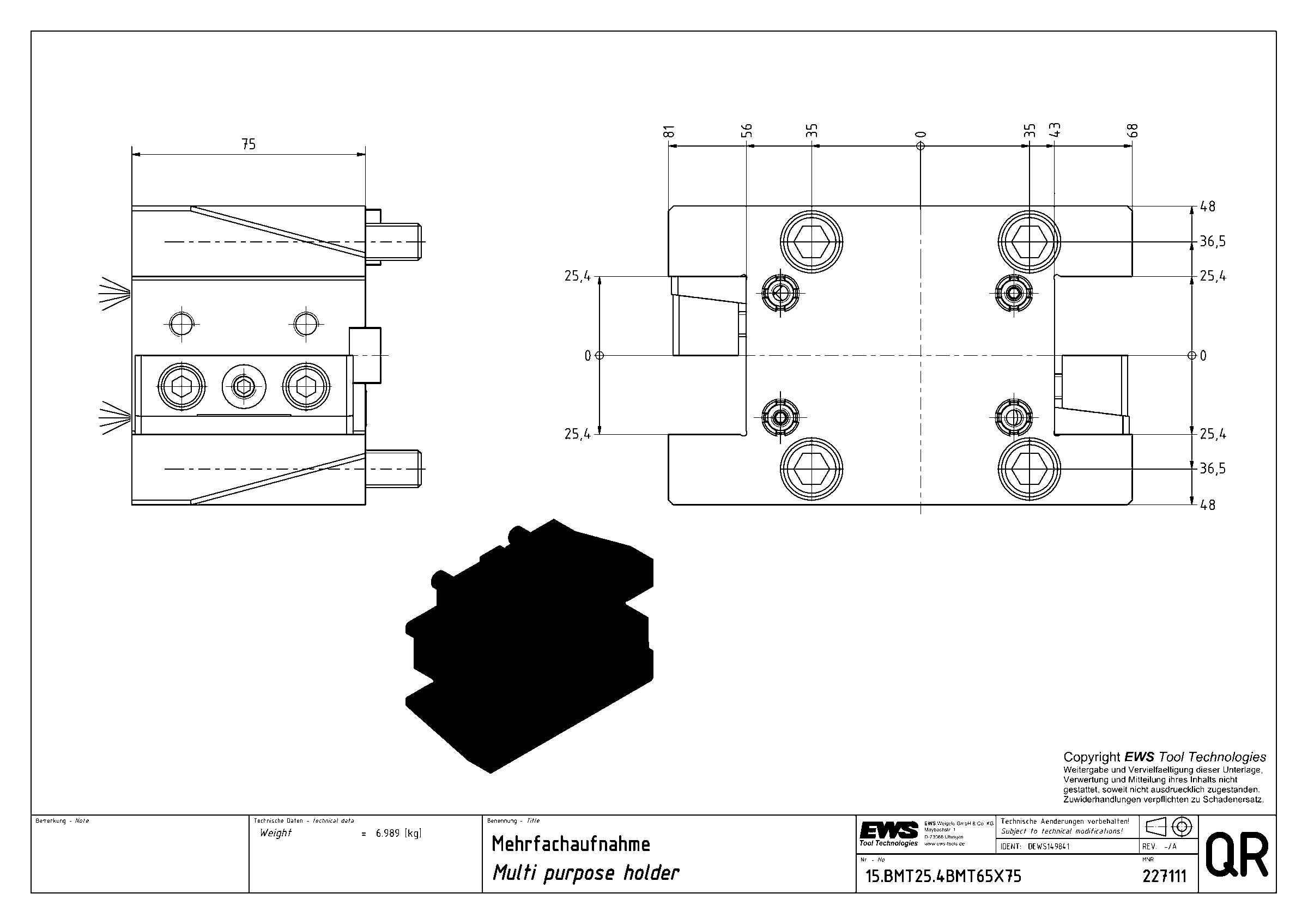

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT20QYP2000IKBMT55хвостовик 20x206510069,6
15.BMT20SL150BMT32Bхвостовик 20x20509055
15.BMT20TS4000V20BMT40 Takisawaхвостовик 20x209578107,1
15.BMT25.4BMT55IKZ50.5X65BMT55хвостовик 1"x1"659069,6
15.BMT25.4BMT55Z50.5X65BMT55хвостовик 1"x1"659069,7
15.BMT25.4BMT65IKX75BMT65хвостовик 1"x1"759679,9
15.BMT25.4BMT65X75BMT65хвостовик 1"x1"759679,9Текущая
15.BMT25.4LB2000BMT60B Okumaхвостовик 1"x1"759590
15.BMT25.4LB2000IKBMT60B Okumaхвостовик 1"x1"759590
15.BMT25.4NLBMT60 DMG Moriхвостовик 1"x1"7010885
15.BMT25.4NLIKBMT60 DMG Moriхвостовик 1"x1"7010885
15.BMT25.4QSM200IKBMT68 Mazakхвостовик 1"x1"10094124

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT25.4BMT65X75.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
