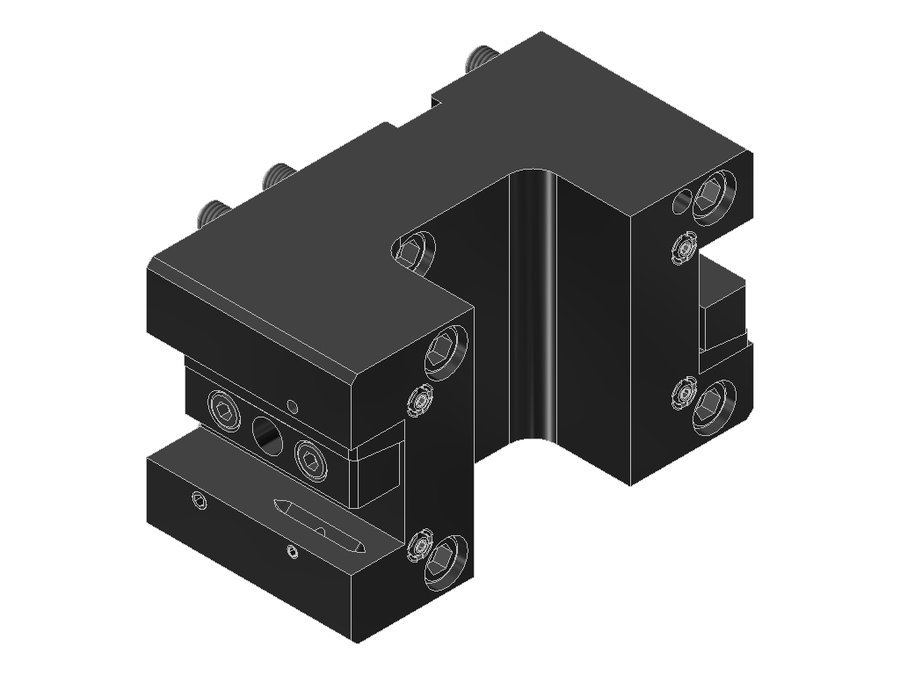

Державка универсальная EWS 15.BMT25NT42IK, BMT, сечение 25×25 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT25NT42IK

Державка универсальная EWS 15.BMT25NT42IK, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB084B6015
Код интерфейса инструментаVKT25250115
Исполнениенейтральное
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментахвостовик 25x25
Вылет LPR95 мм
Масса10,735 кг
Высота108 мм
Общая длина110 мм
Ширина185 мм
Заказной номер EWS219259
Радиальная высота54 мм
Радиальная ширина120 мм
Функциональная ширина95 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT25NT42IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT25LB2000BMT60B Okumaхвостовик 25x25759590
15.BMT25LB2000IKBMT60B Okumaхвостовик 25x25759590
15.BMT25LT2000V16BMT55 Okumaхвостовик 25x258590118,5
15.BMT25LT2000V16IKBMT55 Okumaхвостовик 25x258590118,5
15.BMT25NLBMT60 DMG Moriхвостовик 25x257010885
15.BMT25NLIKBMT60 DMG Moriхвостовик 25x257010885
15.BMT25NT42IKBMT60 DMG Moriхвостовик 25x2595108110Текущая
15.BMT25NZIKX70BMT40 DMG Moriхвостовик 25x25709482,1
15.BMT25NZX70BMT40 DMG Moriхвостовик 25x25709482,1
15.BMT25QSM200BMT68 Mazakхвостовик 25x2510094124
15.BMT25QSM200IKBMT68 Mazakхвостовик 25x2510094124
15.BMT25QSM350IKBMT80 Mazakхвостовик 25x2510596132

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT25NT42IK.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-NLПриспособление монтажное EWS MW-BMT-NL
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
