EWS · Державки универсальные EWS для BMT · арт. 15.BMT25QSM200

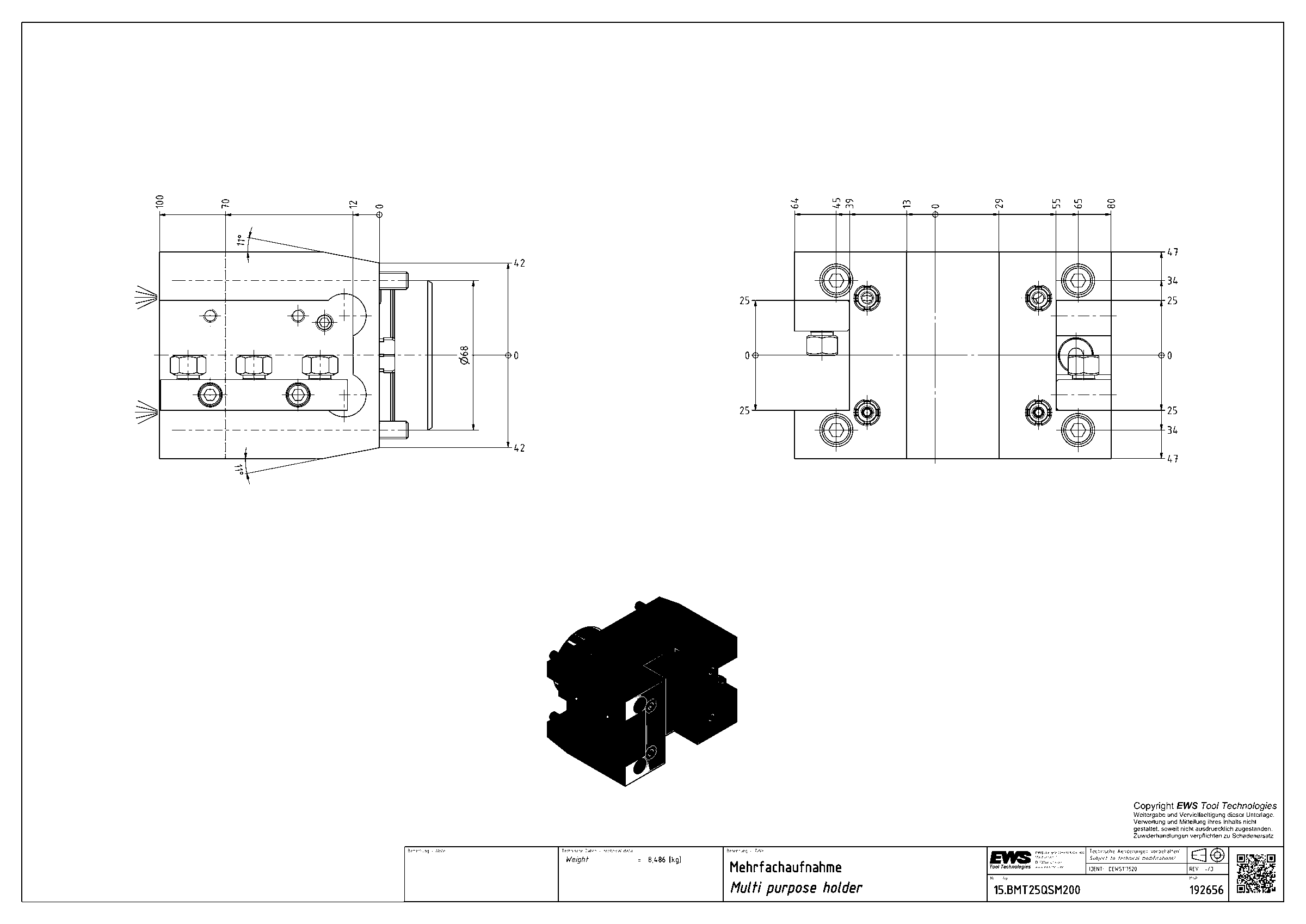

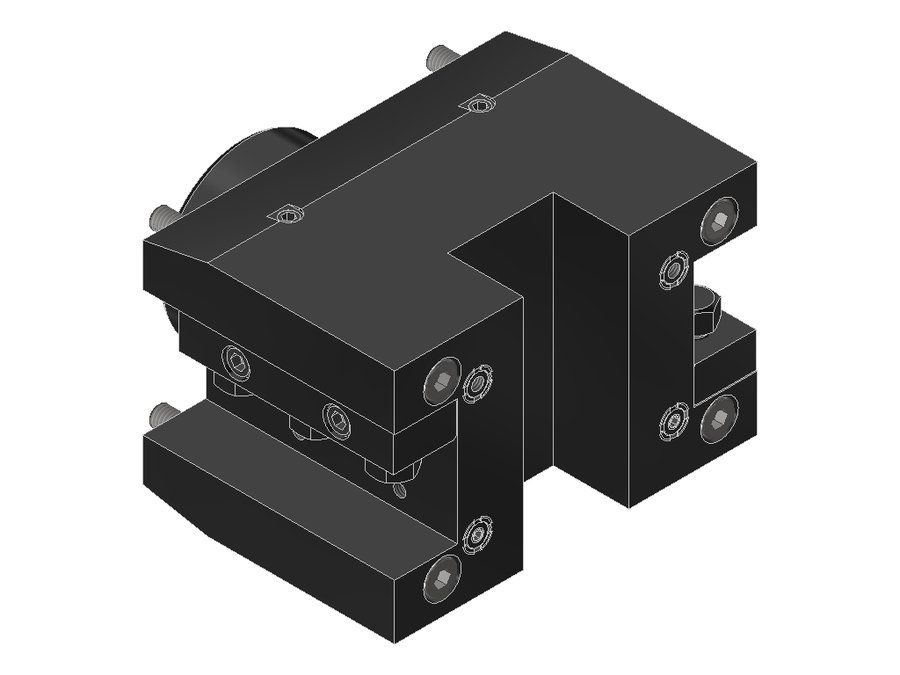

Державка универсальная EWS 15.BMT25QSM200, BMT, сечение 25×25 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB068B6815 |
| Код интерфейса инструмента | VKT25250115 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT68 Mazak |
| Присоединение инструмента | хвостовик 25x25 |
| Функциональная длина | 0 мм |
| Вылет LPR | 100 мм |
| Масса | 8,486 кг |
| Высота | 94 мм |
| Общая длина | 124 мм |
| Ширина | 144 мм |
| Заказной номер EWS | 192656 |
| Радиальная высота | 47 мм |
| Радиальная ширина | 80 мм |
| Функциональная ширина | 55 мм |
Другие типоразмеры серии
Державки универсальные EWS для BMT — 98 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 15.BMT25LT2000V16IK | BMT55 Okuma | хвостовик 25x25 | 0 | 85 | 90 | 118,5 | |
| 15.BMT25NL | BMT60 DMG Mori | хвостовик 25x25 | 0 | 70 | 108 | 85 | |
| 15.BMT25NLIK | BMT60 DMG Mori | хвостовик 25x25 | 0 | 70 | 108 | 85 | |
| 15.BMT25NT42IK | BMT60 DMG Mori | хвостовик 25x25 | 0 | 95 | 108 | 110 | |
| 15.BMT25NZIKX70 | BMT40 DMG Mori | хвостовик 25x25 | 0 | 70 | 94 | 82,1 | |
| 15.BMT25NZX70 | BMT40 DMG Mori | хвостовик 25x25 | 0 | 70 | 94 | 82,1 | |
| 15.BMT25QSM200 | BMT68 Mazak | хвостовик 25x25 | 0 | 100 | 94 | 124 | Текущая |
| 15.BMT25QSM200IK | BMT68 Mazak | хвостовик 25x25 | 0 | 100 | 94 | 124 | |
| 15.BMT25QSM350IK | BMT80 Mazak | хвостовик 25x25 | 0 | 105 | 96 | 132 | |
| 15.BMT25QYBMT55IK | BMT55 | хвостовик 25x25 | 0 | 75 | 110 | 79,6 | |
| 15.BMT25QYBMT65IKZ56X75 | BMT65 | хвостовик 25x25 | 0 | 75 | 122 | 79,9 | |
| 15.BMT25QYNLIK | BMT60 DMG Mori | хвостовик 25x25 | 0 | 78,5 | 114 | 93,5 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 15.BMT25QSM200.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
