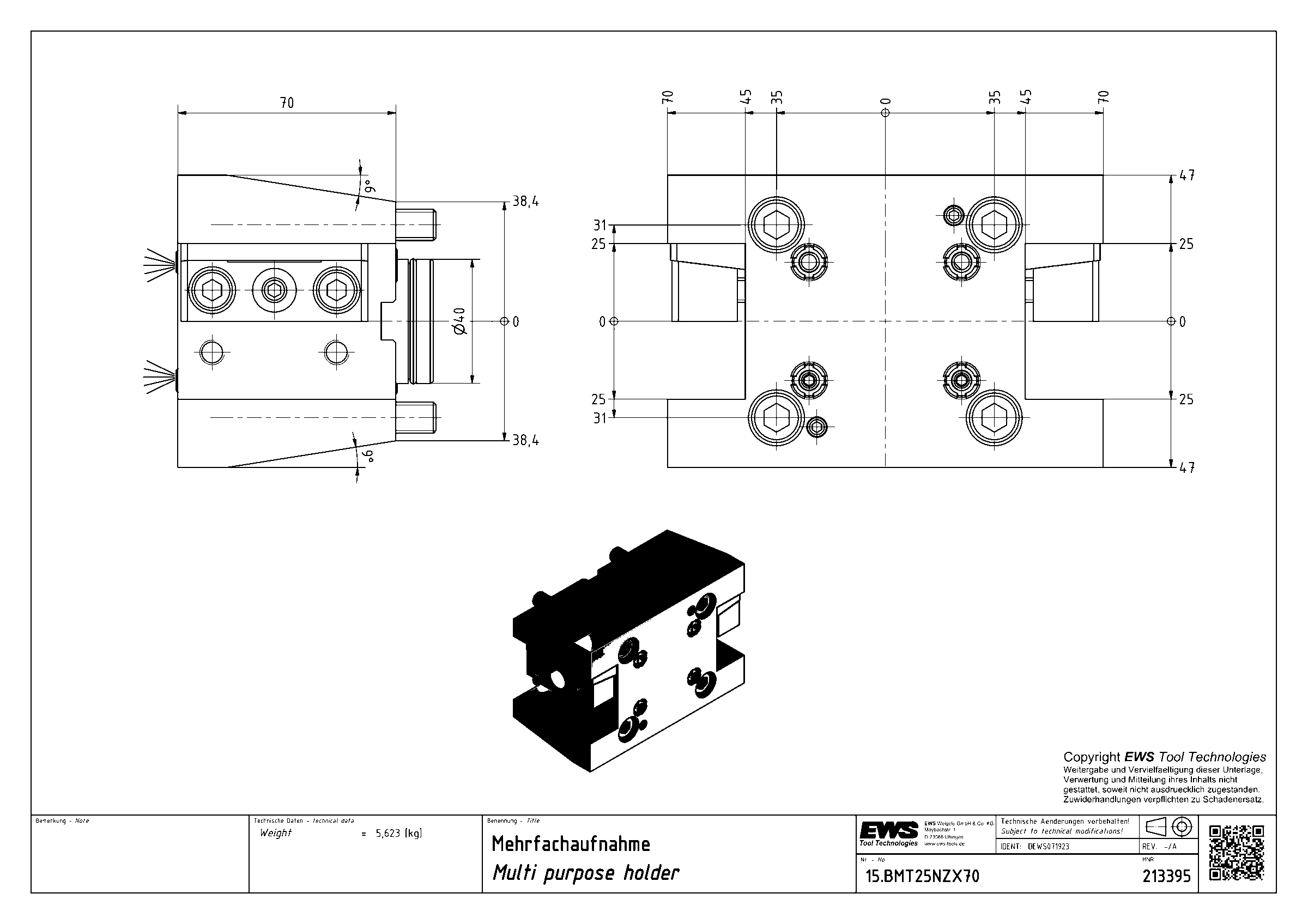

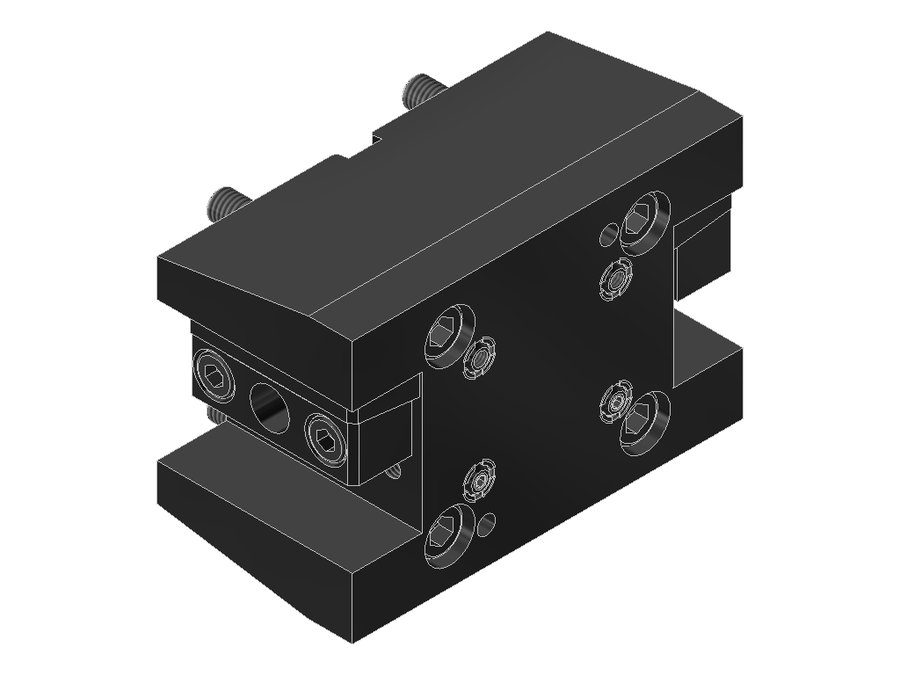

Державка универсальная EWS 15.BMT25NZX70, BMT, сечение 25×25 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT25NZX70

Державка универсальная EWS 15.BMT25NZX70, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB062B4015
Код интерфейса инструментаVKT25250115
Исполнениенейтральное
Присоединение к станкуBMT40 DMG Mori
Присоединение инструментахвостовик 25x25
Вылет LPR70 мм
Масса5,623 кг
Высота94 мм
Общая длина82,1 мм
Ширина140 мм
Заказной номер EWS213395
Радиальная высота47 мм
Радиальная ширина70 мм
Функциональная ширина45 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT25NZX70 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT25LT2000V16BMT55 Okumaхвостовик 25x258590118,5
15.BMT25LT2000V16IKBMT55 Okumaхвостовик 25x258590118,5
15.BMT25NLBMT60 DMG Moriхвостовик 25x257010885
15.BMT25NLIKBMT60 DMG Moriхвостовик 25x257010885
15.BMT25NT42IKBMT60 DMG Moriхвостовик 25x2595108110
15.BMT25NZIKX70BMT40 DMG Moriхвостовик 25x25709482,1
15.BMT25NZX70BMT40 DMG Moriхвостовик 25x25709482,1Текущая
15.BMT25QSM200BMT68 Mazakхвостовик 25x2510094124
15.BMT25QSM200IKBMT68 Mazakхвостовик 25x2510094124
15.BMT25QSM350IKBMT80 Mazakхвостовик 25x2510596132
15.BMT25QYBMT55IKBMT55хвостовик 25x257511079,6
15.BMT25QYBMT65IKZ56X75BMT65хвостовик 25x257512279,9

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT25NZX70.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
