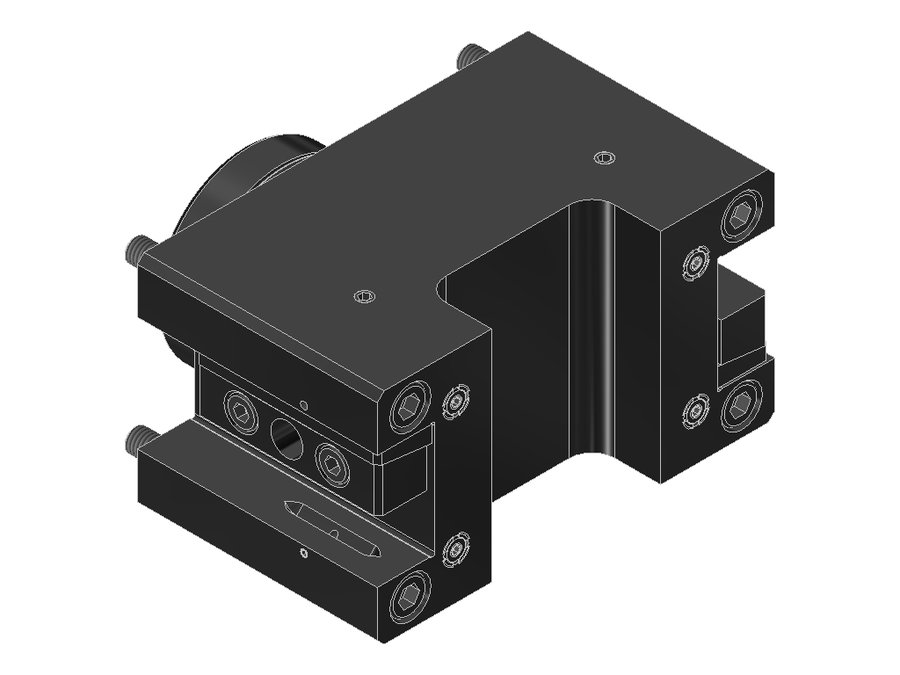

Державка универсальная EWS 15.BMT25QSM350IK, BMT, сечение 25×25 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT25QSM350IK

Державка универсальная EWS 15.BMT25QSM350IK, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB072E8015
Код интерфейса инструментаVKT25250115
Исполнениенейтральное
Присоединение к станкуBMT80 Mazak
Присоединение инструментахвостовик 25x25
Вылет LPR105 мм
Масса11,674 кг
Высота96 мм
Общая длина132 мм
Ширина174 мм
Заказной номер EWS225019
Радиальная высота48 мм
Радиальная ширина99,5 мм
Функциональная ширина74,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT25QSM350IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Одновременно можно зажать два инструмента
  • Державку можно использовать для главного шпинделя и противошпинделя
  • Прижимные планки можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

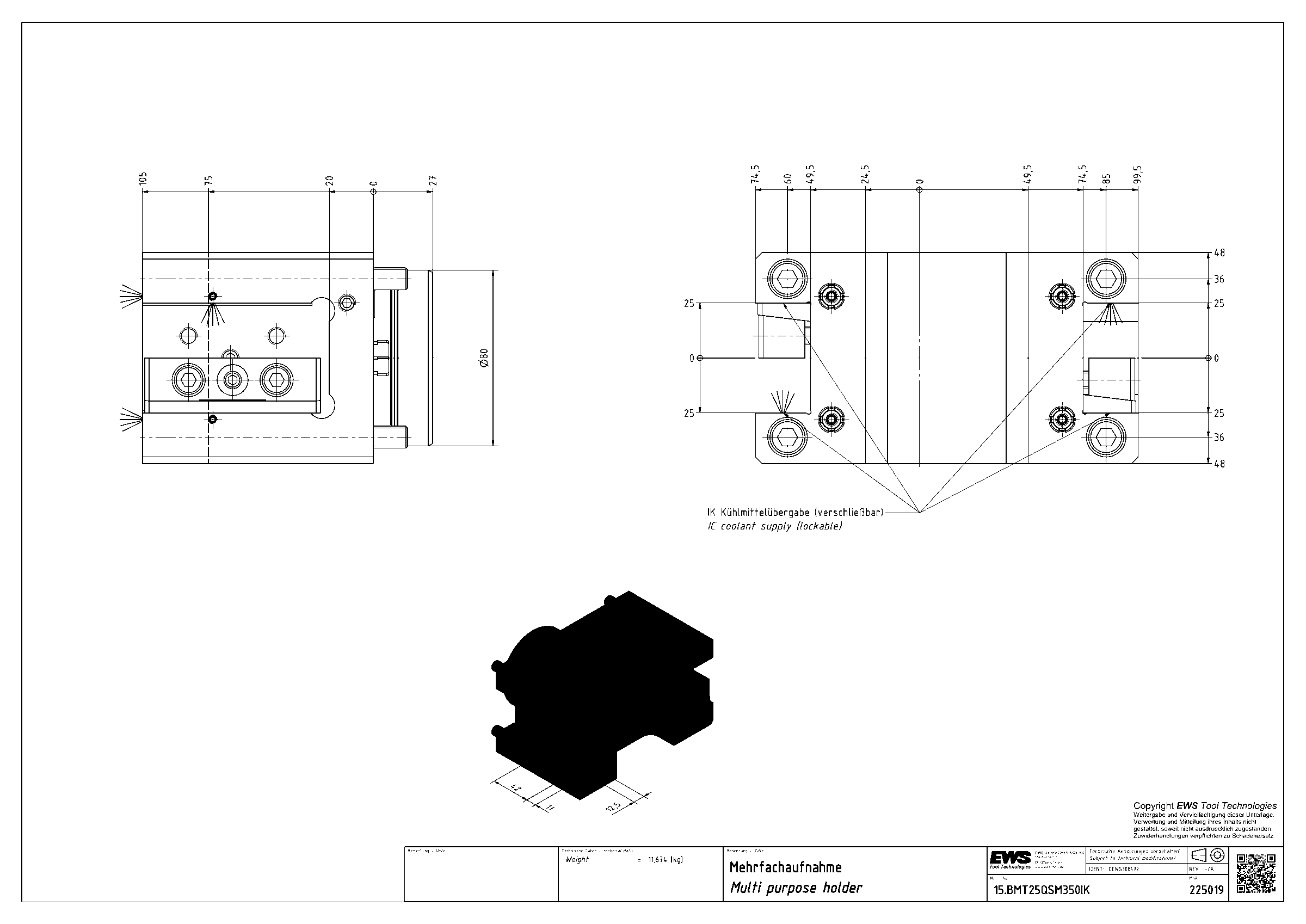

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT25NLIKBMT60 DMG Moriхвостовик 25x257010885
15.BMT25NT42IKBMT60 DMG Moriхвостовик 25x2595108110
15.BMT25NZIKX70BMT40 DMG Moriхвостовик 25x25709482,1
15.BMT25NZX70BMT40 DMG Moriхвостовик 25x25709482,1
15.BMT25QSM200BMT68 Mazakхвостовик 25x2510094124
15.BMT25QSM200IKBMT68 Mazakхвостовик 25x2510094124
15.BMT25QSM350IKBMT80 Mazakхвостовик 25x2510596132Текущая
15.BMT25QYBMT55IKBMT55хвостовик 25x257511079,6
15.BMT25QYBMT65IKZ56X75BMT65хвостовик 25x257512279,9
15.BMT25QYNLIKBMT60 DMG Moriхвостовик 25x2578,511493,5
15.BMT25QYQSM200IKBMT68 Mazakхвостовик 25x2585110109
15.BMT25SL200BMT32Eхвостовик 25x25609965

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT25QSM350IK.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
