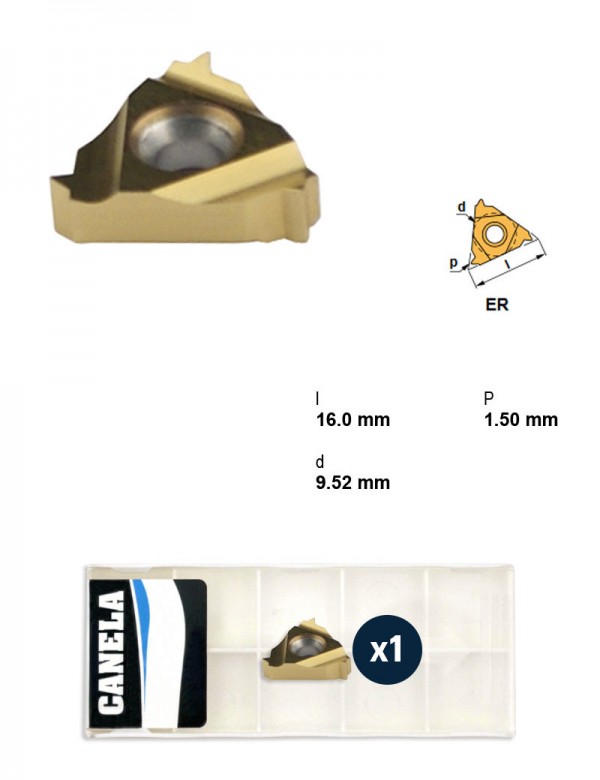

Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 1,5 мм, Тип резьбы ISO, правое
Склад ТД Тернадо: остаток на 04.10.2026
Наличие справочное и не является публичной офертой. Остаток и условия подтверждаются в счёте.
| Шаг | 1.5 мм |
|---|---|
| Тип резьбы | ISO |
| Применение | Резьбонарезание |
| Направление резания | Правое |
| Марка сплава | TIN25 |
| I.C. | 9,52 мм |
| Группа материалов | Сталь |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
| Толщина пластины | 3,7 мм |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул 16ER-150ISOTIN25 в строку поиска. Тип изделия указан в коротком описании под названием.
Открыть поиск у производителя по артикулу 16ER-150ISOTIN25 →
Материалы
Резьба: зачем нужна подкладка под пластиной
Почему у витка один бок шероховатый, а другой чистый? Часто дело в наклоне пластины. Наклон задаёт подкладка в державке; её выбирают по каталогу: диаметр детали и ход резьбы. В ролике пример — Ø60 мм, ход 3 мм (двухзаходная, шаг 1,5): точка между 0° и 1°, столбец +1°. Подача к патрону — верхняя таблица, строка по маркировке пластины, размер 16, правая — подкладка 3424+1. В ролике — Canela 16ER-150ISOTIN25.
Другие типоразмеры серии
Пластины резьбовые — форма T (треугольная 60°) — 257 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.
| Артикул | Тип резьбы | Марка сплава | I.C., мм | Задний угол | Толщина пластины, мм | Направление резания | В список |
|---|---|---|---|---|---|---|---|
| 16ER-24WTIN25 | Whitworth | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16ER-26WTIN25 | Whitworth | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16ER-28WTIN25 | Whitworth | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16ER-075ISOTIN25 | ISO | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16ER-100ISOTIN25 | ISO | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16ER-125ISOTIN25 | ISO | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16ER-150ISOTIN25 | ISO | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | Текущая |
| 16ER-175ISOTIN25 | ISO | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16ER-200ISOTIN25 | ISO | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16ER-250ISOTIN25 | ISO | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16ER-300ISOTIN25 | ISO | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16ER-A60TIN25 | — | TIN25 | 9,52 | Отрицательный | 3,7 | Правое |
Совместимость
Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 16ER-150ISOTIN25 указан производителем как подходящий.
Державки резьбовые токарные21
- CTANR2020K16Державка резьбовая, 20X20, правое, Под пластину, I.C. 9,52 мм
- CTANR2525M16Державка резьбовая, 25X25, правое, Под пластину, I.C. 9,52 мм
- CTANR3232P16Державка резьбовая, 32X32, правое, Под пластину, I.C. 9,52 мм
- CTXNR1212F16Державка резьбовая, 12X12, Крепление пластины Прижим сверху, Направление резания Правое
- CTXNR1616H16Державка резьбовая, 16X16, Крепление пластины Прижим сверху, Направление резания Правое
- CTXNR2020K16Державка резьбовая, 20X20, правое, Под пластину, I.C. 9,52 мм
- CTXNR2525M16Державка резьбовая, 25X25, правое, Под пластину, I.C. 9,52 мм
- CTXNR3232P16Державка резьбовая, 32X32, правое, Под пластину, I.C. 9,52 мм
- PSC32-SER22040-16Державка резьбовая Ø32 мм, Диаметр корпуса 22 мм, Длина корпуса 40 мм, Присоединение PSC, правое
- PSC40-SER27050-16Державка резьбовая Ø40 мм, Диаметр корпуса 27 мм, Длина корпуса 50 мм, Присоединение PSC, правое
- PSC50-SER35060-16Державка резьбовая Ø50 мм, Диаметр корпуса 35 мм, Длина корпуса 60 мм, Присоединение PSC, правое
- PSC63-SER45065-16Державка резьбовая Ø63 мм, Диаметр корпуса 45 мм, Длина корпуса 65 мм, правое
- STANR1616H16Державка резьбовая, 16X16, правое
- STANR2020K16Державка резьбовая, 20X20, правое, Под пластину, I.C. 9,52 мм
- STANR2525M16Державка резьбовая, 25X25, правое, Под пластину, I.C. 9,52 мм
- STANR3232P16Державка резьбовая, 32X32, правое, Под пластину, I.C. 9,52 мм
- STXNR1212F16Державка резьбовая, 12X12, правое
- STXNR1616H16Державка резьбовая, 16X16, правое
- STXNR2020K16Державка резьбовая, 20X20, правое, Под пластину, I.C. 9,52 мм
- STXNR2525M16Державка резьбовая, 25X25, правое, Под пластину, I.C. 9,52 мм
- STXNR3232P16Державка резьбовая, 32X32, правое, Под пластину, I.C. 9,52 мм
