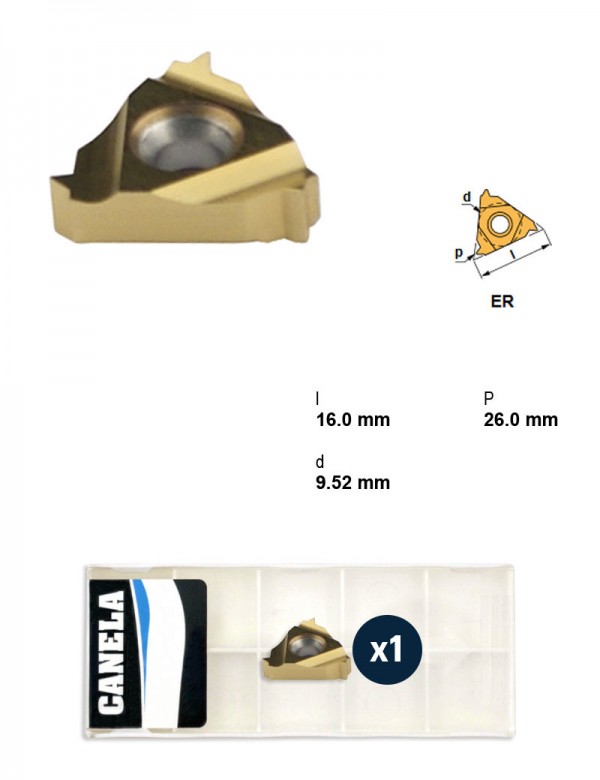

Canela · Пластины резьбовые — форма T (треугольная 60°) · арт. 16ER-26WTIN25
Пластина резьбовая, треугольная 60°, IC 9,52 мм, сплав TIN25, Шаг 26 ниток/дюйм, Тип резьбы Whitworth, Направление резания Правое
| Шаг | 26 ниток/дюйм |
|---|---|
| Тип резьбы | Whitworth |
| Применение | Резьбонарезание |
| Направление резания | Правое |
| Марка сплава | TIN25 |
| I.C. | 9,52 мм |
| Группа материалов | Сталь |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
| Толщина пластины | 3,7 мм |
Другие типоразмеры серии
Пластины резьбовые — форма T (треугольная 60°) — 268 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.
| Артикул | Тип резьбы | Марка сплава | I.C., мм | Задний угол | Толщина пластины, мм | Направление резания | В список |
|---|---|---|---|---|---|---|---|
| 16ER-16WTIN25 | Whitworth | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16ER-18WTIN25 | Whitworth | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16ER-19WTIN25 | Whitworth | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16ER-20WTIN25 | Whitworth | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16ER-22WTIN25 | Whitworth | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16ER-24WTIN25 | Whitworth | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16ER-26WTIN25 | Whitworth | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | Текущая |
| 16ER-28WTIN25 | Whitworth | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16ER-075ISOTIN25 | ISO | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16ER-100ISOTIN25 | ISO | TIN25 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16ER-100LGTL20 | — | TL20 | 9,52 | Отрицательный | 3,7 | Правое | |
| 16ER-120LGTL20 | — | TL20 | 9,52 | Отрицательный | 3,7 | Правое |
Совместимость
Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 16ER-26WTIN25 указан производителем как подходящий.
Державки резьбовые токарные21
- CTANR2020K16Державка резьбовая, 20X20, Крепление пластины Прижим сверху, Направление резания Правое, Под пластину, I.C. 9,52 мм
- CTANR2525M16Державка резьбовая, 25X25, Крепление пластины Прижим сверху, Направление резания Правое, Под пластину, I.C. 9,52 мм
- CTANR3232P16Державка резьбовая, 32X32, Крепление пластины Прижим сверху, Направление резания Правое, Под пластину, I.C. 9,52 мм
- CTXNR1212F16Державка резьбовая, 12X12, Крепление пластины Прижим сверху, Направление резания Правое
- CTXNR1616H16Державка резьбовая, 16X16, Крепление пластины Прижим сверху, Направление резания Правое
- CTXNR2020K16Державка резьбовая, 20X20, Крепление пластины Прижим сверху, Направление резания Правое, Под пластину, I.C. 9,52 мм
- CTXNR2525M16Державка резьбовая, 25X25, Крепление пластины Прижим сверху, Направление резания Правое, Под пластину, I.C. 9,52 мм
- CTXNR3232P16Державка резьбовая, 32X32, Крепление пластины Прижим сверху, Направление резания Правое, Под пластину, I.C. 9,52 мм
- PSC32-SER22040-16Державка резьбовая Ø32 мм, Применение Наружная резьба, Внутренняя подача СОЖ Есть
- PSC40-SER27050-16Державка резьбовая Ø40 мм, Применение Наружная резьба, Внутренняя подача СОЖ Есть
- PSC50-SER35060-16Державка резьбовая Ø50 мм, Применение Наружная резьба, Внутренняя подача СОЖ Есть
- PSC63-SER45065-16Державка резьбовая Ø63 мм, Применение Наружная резьба, Крепление пластины Центральный винт
- STANR1616H16Державка резьбовая, 16X16, Крепление пластины Центральный винт, Направление резания Правое
- STANR2020K16Державка резьбовая, 20X20, Крепление пластины Центральный винт, Направление резания Правое, Под пластину, I.C. 9,52 мм
- STANR2525M16Державка резьбовая, 25X25, Крепление пластины Центральный винт, Направление резания Правое, Под пластину, I.C. 9,52 мм
- STANR3232P16Державка резьбовая, 32X32, Крепление пластины Центральный винт, Направление резания Правое, Под пластину, I.C. 9,52 мм
- STXNR1212F16Державка резьбовая, 12X12, Крепление пластины Центральный винт, Направление резания Правое
- STXNR1616H16Державка резьбовая, 16X16, Крепление пластины Центральный винт, Направление резания Правое
- STXNR2020K16Державка резьбовая, 20X20, Крепление пластины Центральный винт, Направление резания Правое, Под пластину, I.C. 9,52 мм
- STXNR2525M16Державка резьбовая, 25X25, Крепление пластины Центральный винт, Направление резания Правое, Под пластину, I.C. 9,52 мм
- STXNR3232P16Державка резьбовая, 32X32, Крепление пластины Центральный винт, Направление резания Правое, Под пластину, I.C. 9,52 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
