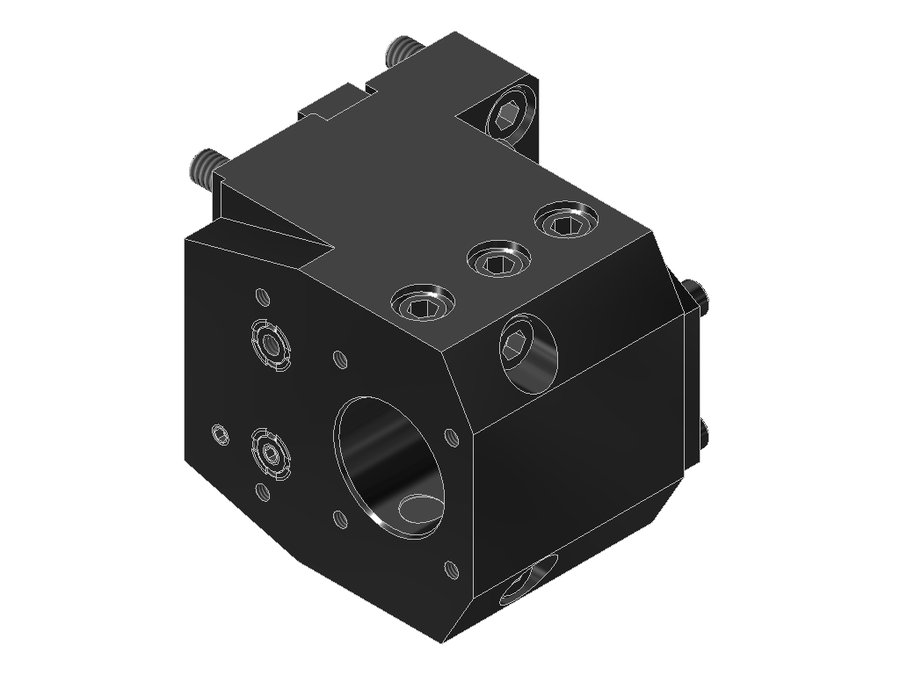

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT31.75BMT45Z50X65, BMT, отверстие Ø31,75 мм (1 1/4")
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT · арт. 17.BMT31.75BMT45Z50X65

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT31.75BMT45Z50X65, BMT, отверстие Ø31,75 мм (1 1/4")

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB058A4515
Код интерфейса инструментаZYL12502235
Исполнениелевое
Присоединение к станкуBMT45
Присоединение инструментаборштанга Ø1 1/4"
Функциональная длина65 мм
Вылет LPR90 мм
Масса3,15 кг
Высота75 мм
Общая длина94,6 мм
Ширина62,5 мм
Заказной номер EWS177175
Радиальная ширина12,5 мм
Функциональная ширина50 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.BMT31.75BMT45Z50X65 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Материалы

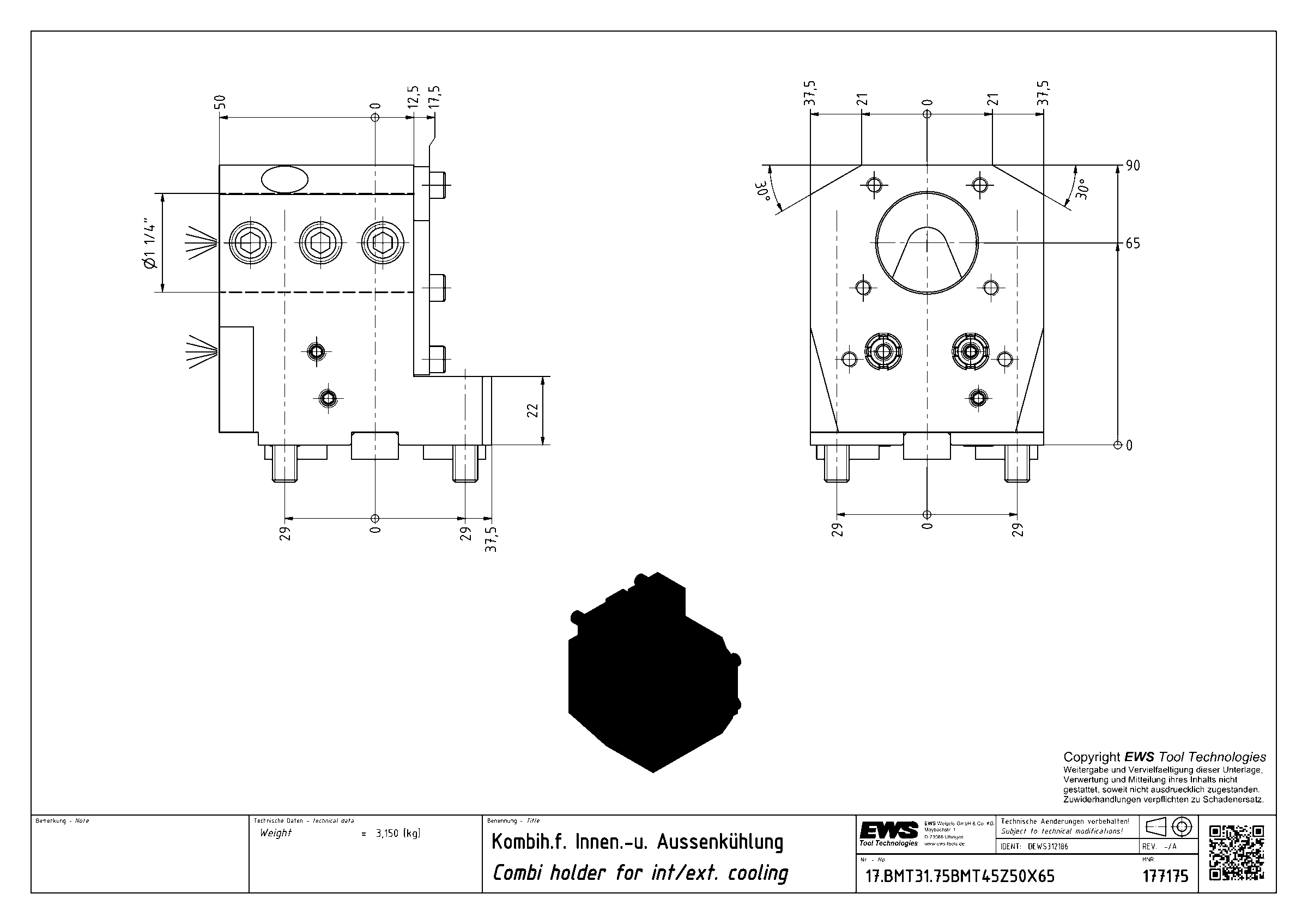

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
17.BMT25DWT250X47.5X82.5BMT55Cборштанга Ø2547,510283112
17.BMT25NTY3BMT44борштанга Ø2575927696,9
17.BMT25NTY3X92.5BMT44борштанга Ø2592,5109,576114,4
17.BMT25NTY3Z0X60BMT44борштанга Ø2560827692
17.BMT25QBMT65X120SW365-15°BMT65борштанга Ø25120141148,89145,9
17.BMT25QYBMT55X100BMT55борштанга Ø25100120115124,6
17.BMT31.75BMT45Z50X65BMT45борштанга Ø1 1/4"65907594,6Текущая
17.BMT31.75BMT45Z50X85BMT45борштанга Ø1 1/4"8511075114,6
17.BMT31.75BMT55X70Z60BMT55борштанга Ø1 1/4"70958599,6
17.BMT31.75BMT55Z58X85BMT55борштанга Ø1 1/4"8511585119,6
17.BMT31.75BMT55Z60X100BMT55борштанга Ø1 1/4"10012585129,7
17.BMT31.75DBMT55X100BMT55борштанга Ø1 1/4"10012585129,6

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.BMT31.75BMT45Z50X65.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-LYNX220Приспособление монтажное EWS MW-BMT-LYNX220
  • UMB100Приспособление монтажное EWS UMB100

Инструмент статический1

  • 19.31.75VXT3-ZYLАдаптер для инструмента EWS 19.31.75VXT3-ZYL, хвостовик Ø31,75, система EWS Varia VXT3

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
