Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25QBMT65X120SW365-15°, BMT, отверстие Ø25 мм

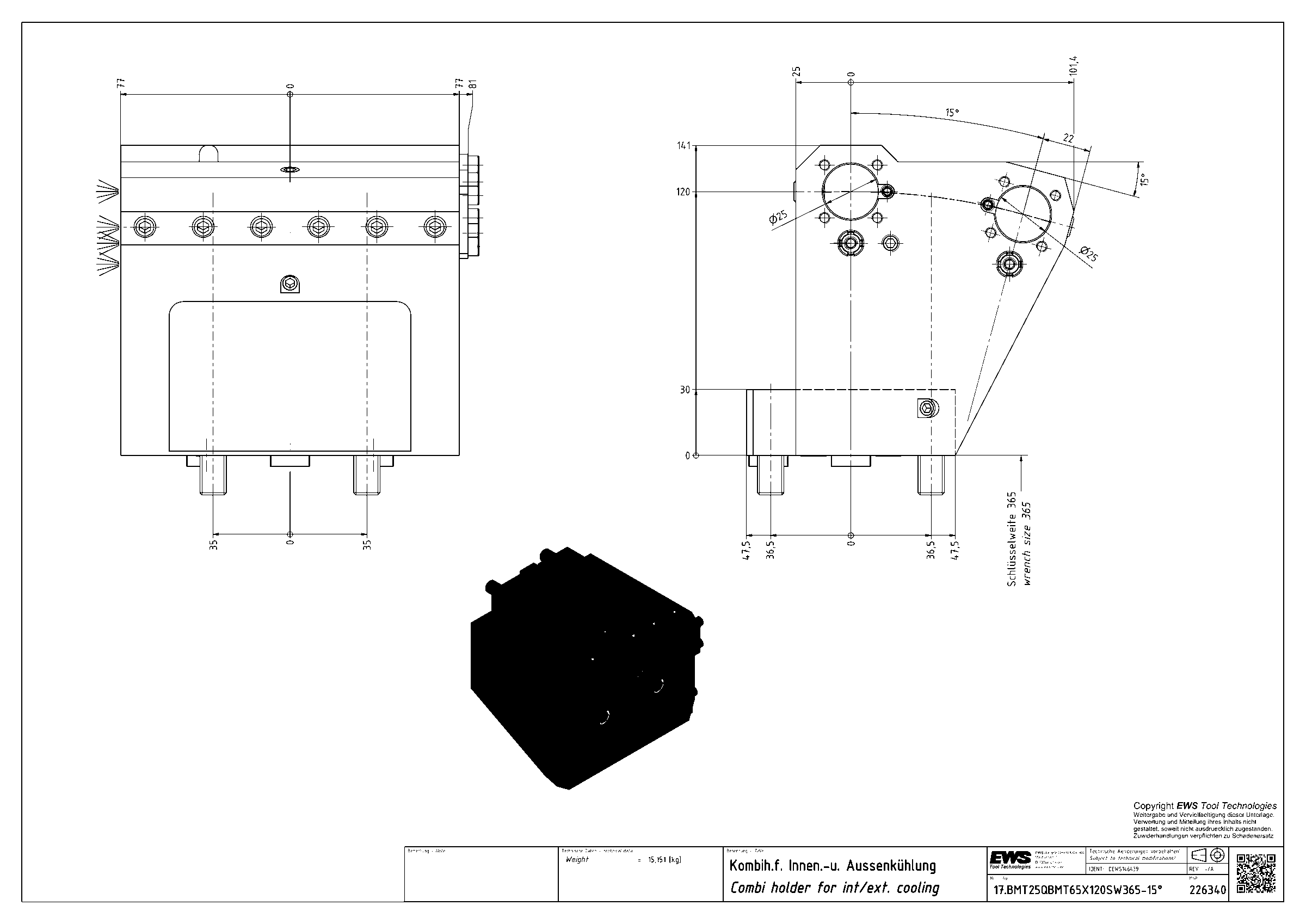

EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT · арт. 17.BMT25QBMT65X120SW365-15°

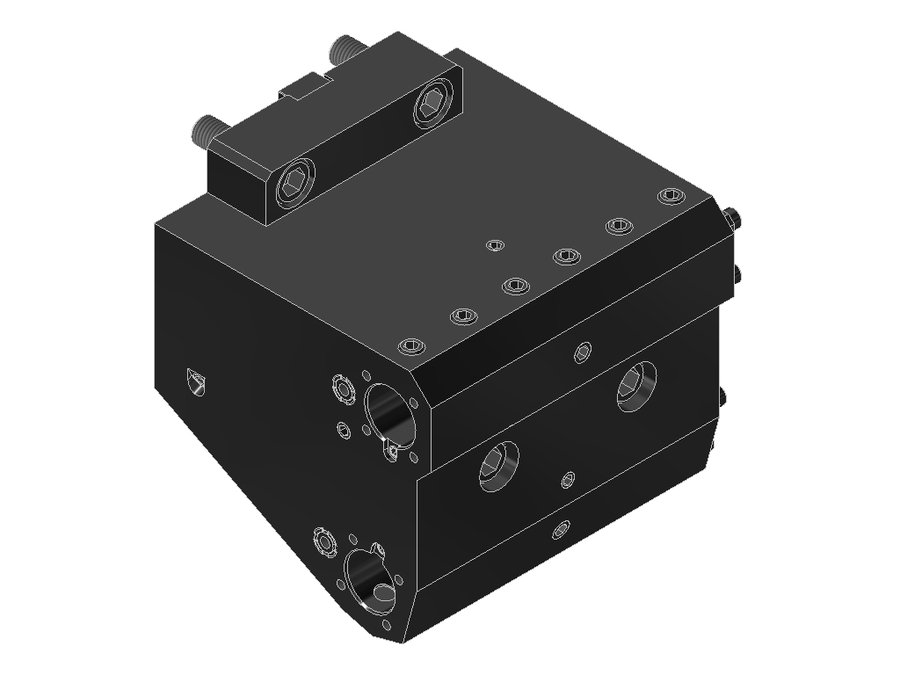

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT25QBMT65X120SW365-15°, BMT, отверстие Ø25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаZYL02502215
Исполнениелевое
Присоединение к станкуBMT65
Присоединение инструментаборштанга Ø25
Функциональная длина120 мм
Вылет LPR141 мм
Масса15,151 кг
Высота148,89 мм
Общая длина145,9 мм
Ширина154 мм
Заказной номер EWS226340
Радиальная высота47,5 мм
Радиальная ширина77 мм
Функциональная ширина77 мм
