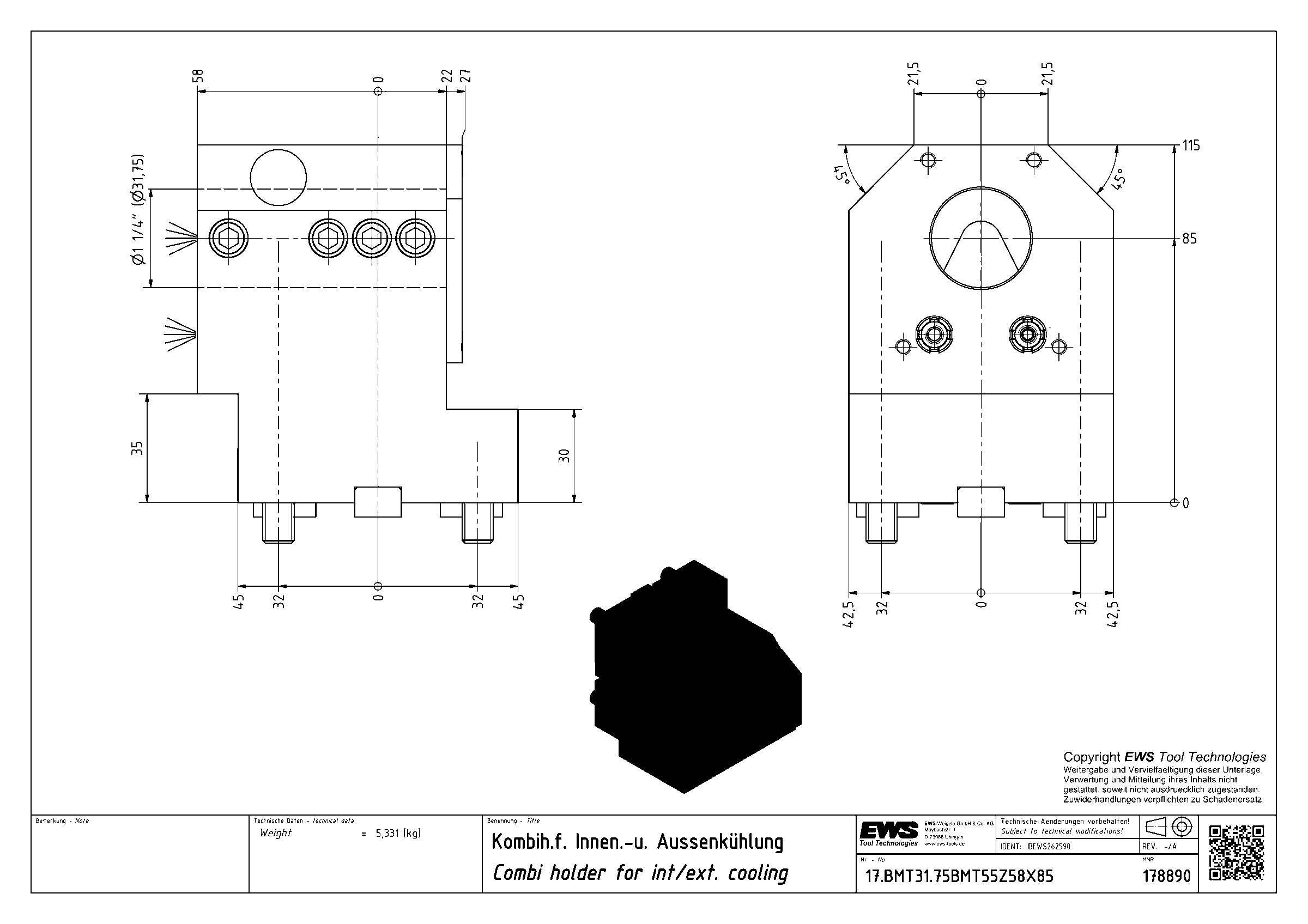

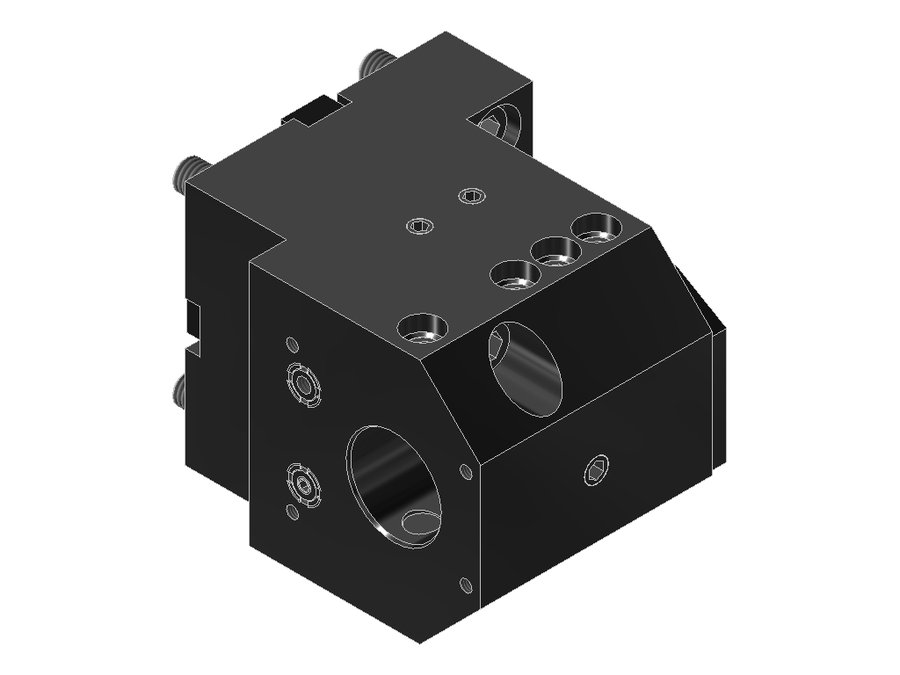

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT31.75BMT55Z58X85, BMT, отверстие Ø31.75 мм (1 1/4")
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT · арт. 17.BMT31.75BMT55Z58X85

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT31.75BMT55Z58X85, BMT, отверстие Ø31.75 мм (1 1/4")

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаZYL12502235
Исполнениелевое
Присоединение к станкуBMT55
Присоединение инструментаBoring bar Ø 1 1/4"
Функциональная длина85 мм
Вылет LPR115 мм
Масса5,331 кг
Высота85 мм
Общая длина119,6 мм
Ширина80 мм
Заказной номер EWS178890
Радиальная ширина22 мм
Функциональная ширина58 мм

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
17.BMT25NTY3Z0X60BMT44Ø 25.0 (boring bar)60827692
17.BMT25QBMT65X120SW365-15°BMT65Ø 25.0 (boring bar)120141148,89145,9
17.BMT25QYBMT55X100BMT55Ø 25.0 (boring bar)100120115124,6
17.BMT31.75BMT45Z50X65BMT45Boring bar Ø 1 1/4"65907594,6
17.BMT31.75BMT45Z50X85BMT45Boring bar Ø 1 1/4"8511075114,6
17.BMT31.75BMT55X70Z60BMT55Boring bar Ø 1 1/4"70958599,6
17.BMT31.75BMT55Z58X85BMT55Boring bar Ø 1 1/4"8511585119,6Текущая
17.BMT31.75BMT55Z60X100BMT55Boring bar Ø 1 1/4"10012585129,7
17.BMT31.75DBMT55X100BMT55Boring bar Ø 1 1/4"10012585129,6
17.BMT31.75NZBMT40 DMG MoriBoring bar Ø 1 1/4"10012578137,1
17.BMT32BMT45Z50X65BMT45Ø 32.0 (boring bar)65907594,6
17.BMT32BMT45Z50X85BMT45Ø 32.0 (boring bar)8511075110
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.BMT31.75BMT55Z58X85.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000, MW-BMT-P2000
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
