EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT · арт. 17.BMT38.1BMT55Z60X100

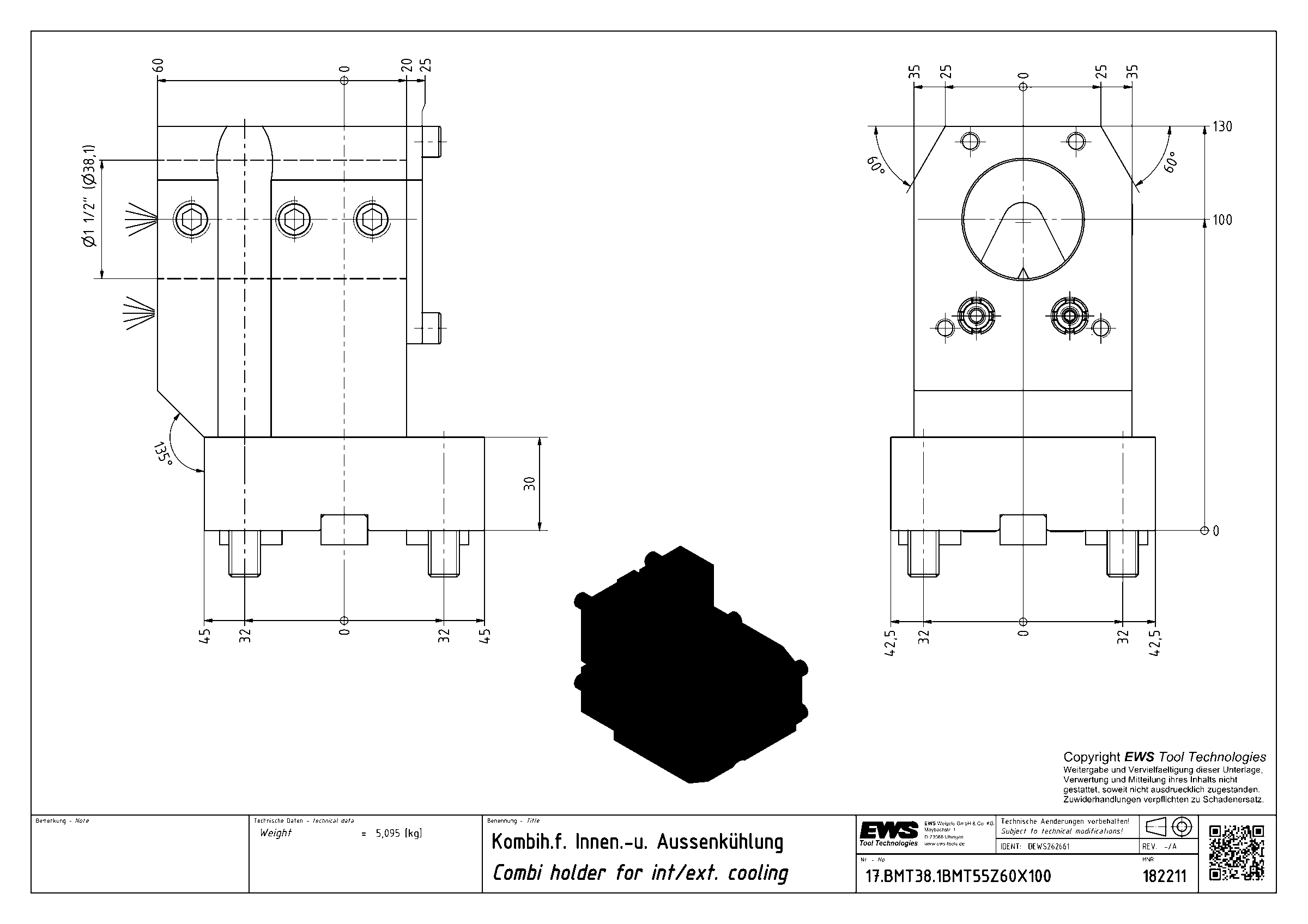

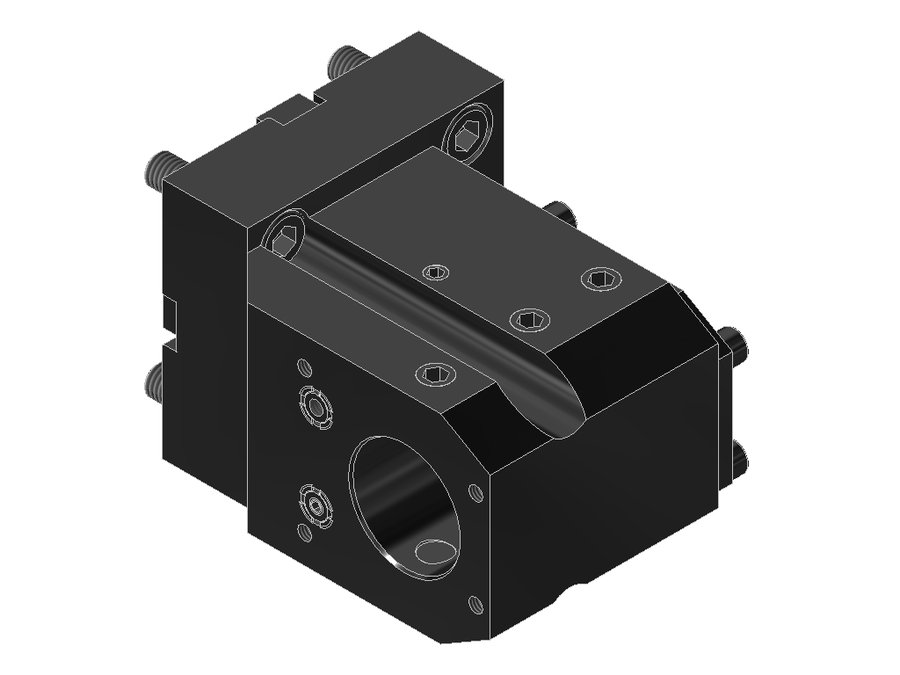

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT38.1BMT55Z60X100, BMT, отверстие Ø38,1 мм (1 1/2")
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | ZYL15002235 |
| Исполнение | левое |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | Boring bar Ø 1 1/2" |
| Функциональная длина | 100 мм |
| Вылет LPR | 130 мм |
| Масса | 5,095 кг |
| Высота | 85 мм |
| Общая длина | 134,6 мм |
| Ширина | 80 мм |
| Заказной номер EWS | 182211 |
| Радиальная ширина | 20 мм |
| Функциональная ширина | 60 мм |
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.BMT32NZ | BMT40 DMG Mori | Ø 32.0 (boring bar) | 100 | 125 | 78 | 137,1 | |
| 17.BMT32NZX145 | BMT40 DMG Mori | Ø 32.0 (boring bar) | 145 | 170 | 78 | 182,1 | |
| 17.BMT32QSM200X90 | BMT68 Mazak | Ø 32.0 (boring bar) | 90 | 115 | 84 | 139 | |
| 17.BMT32TS4000V20 | BMT40 Takisawa | Ø 32.0 (boring bar) | 100 | 125 | 78 | 137,1 | |
| 17.BMT38.1BMT55X70Z18 | BMT55 | Boring bar Ø 1 1/2" | 70 | 100 | 85 | 104,6 | |
| 17.BMT38.1BMT55Z58X85 | BMT55 | Boring bar Ø 1 1/2" | 85 | 115 | 85 | 119,7 | |
| 17.BMT38.1BMT55Z60X100 | BMT55 | Boring bar Ø 1 1/2" | 100 | 130 | 85 | 134,6 | Текущая |
| 17.BMT38.1BMT65X72Z77 | BMT65 | Boring bar Ø 1 1/2" | 72 | 106 | 96 | 110,9 | |
| 17.BMT38.1BMT65X100Z77 | BMT65 | Boring bar Ø 1 1/2" | 100 | 131 | 96 | 135,9 | |
| 17.BMT38.1DBMT55X100 | BMT55 | Boring bar Ø 1 1/2" | 100 | 130 | 85 | 134,6 | |
| 17.BMT38.1DBMT65X72 | BMT65 | Boring bar Ø 1 1/2" | 72 | 100 | 96 | 104,9 | |
| 17.BMT38.1DBMT65X100 | BMT65 | Boring bar Ø 1 1/2" | 100 | 128 | 96 | 132,9 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.BMT38.1BMT55Z60X100.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000, MW-BMT-P2000
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
