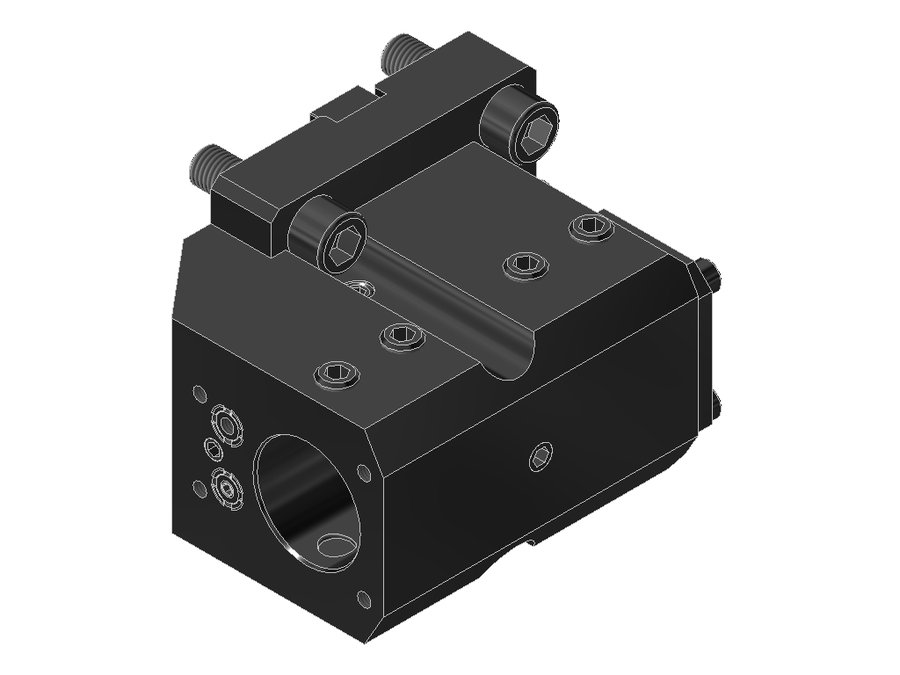

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT38.1DBMT65X72, BMT, отверстие Ø38,1 мм (1 1/2")
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT · арт. 17.BMT38.1DBMT65X72

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT38.1DBMT65X72, BMT, отверстие Ø38,1 мм (1 1/2")

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаZYL15002235
Исполнениенейтральное
Присоединение к станкуBMT65
Присоединение инструментаBoring bar Ø 1 1/2"
Функциональная длина72 мм
Вылет LPR100 мм
Масса5,527 кг
Высота96 мм
Общая длина104,9 мм
Ширина115 мм
Заказной номер EWS235208
Радиальная ширина28 мм
Функциональная ширина87 мм

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
17.BMT38.1BMT55X70Z18BMT55Boring bar Ø 1 1/2"7010085104,6
17.BMT38.1BMT55Z58X85BMT55Boring bar Ø 1 1/2"8511585119,7
17.BMT38.1BMT55Z60X100BMT55Boring bar Ø 1 1/2"10013085134,6
17.BMT38.1BMT65X72Z77BMT65Boring bar Ø 1 1/2"7210696110,9
17.BMT38.1BMT65X100Z77BMT65Boring bar Ø 1 1/2"10013196135,9
17.BMT38.1DBMT55X100BMT55Boring bar Ø 1 1/2"10013085134,6
17.BMT38.1DBMT65X72BMT65Boring bar Ø 1 1/2"7210096104,9Текущая
17.BMT38.1DBMT65X100BMT65Boring bar Ø 1 1/2"10012896132,9
17.BMT38.1DLB2000BMT60B OkumaBoring bar Ø 1 1/2"9012095135
17.BMT38.1DNLBMT60 DMG MoriBoring bar Ø 1 1/2"80110108125
17.BMT38.1NLBMT60 DMG MoriBoring bar Ø 1 1/2"80110108125
17.BMT38.1NZBMT40 DMG MoriBoring bar Ø 1 1/2"10012578137,1
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.BMT38.1DBMT65X72.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250, MW-BMT-SKT250
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
