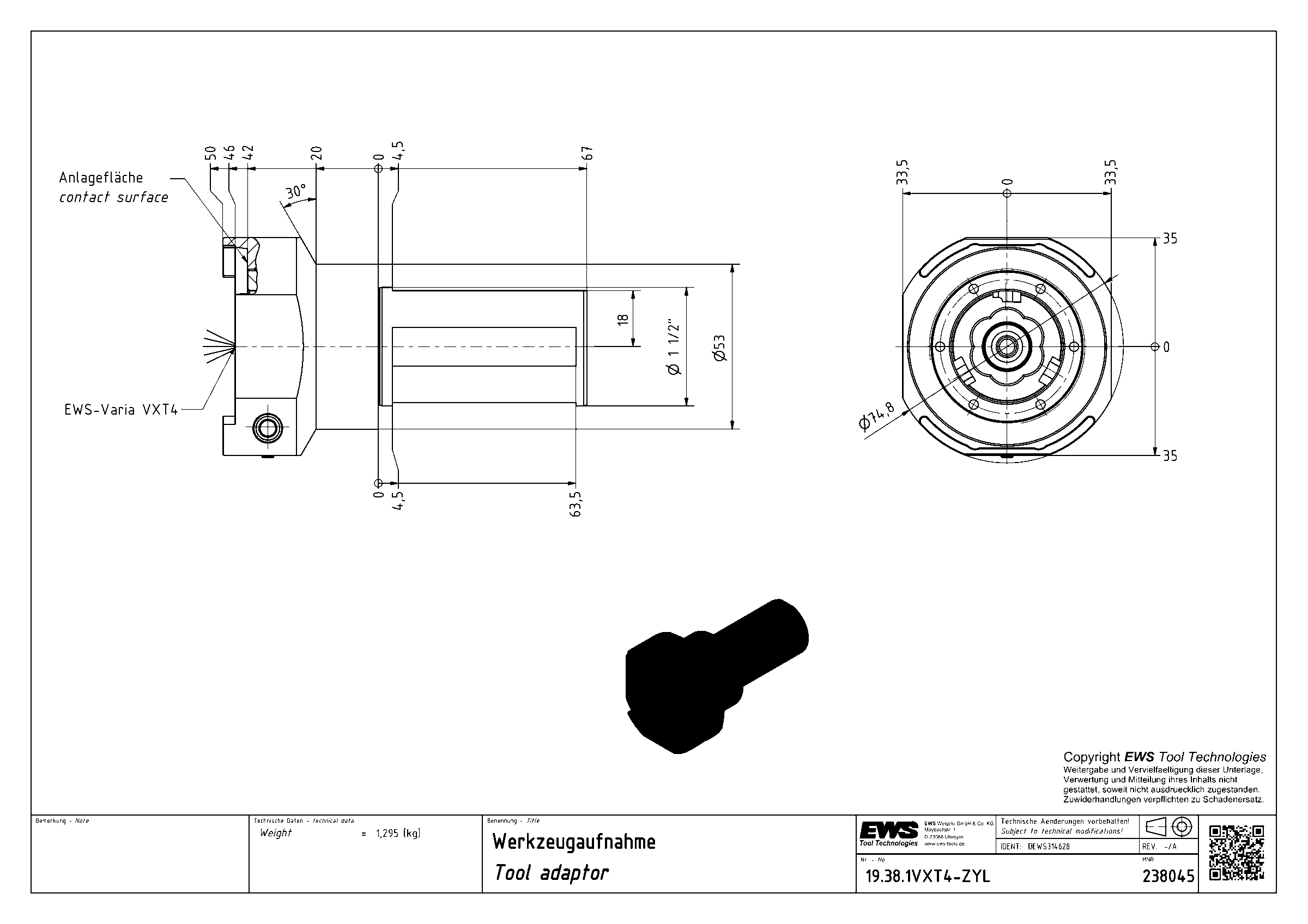

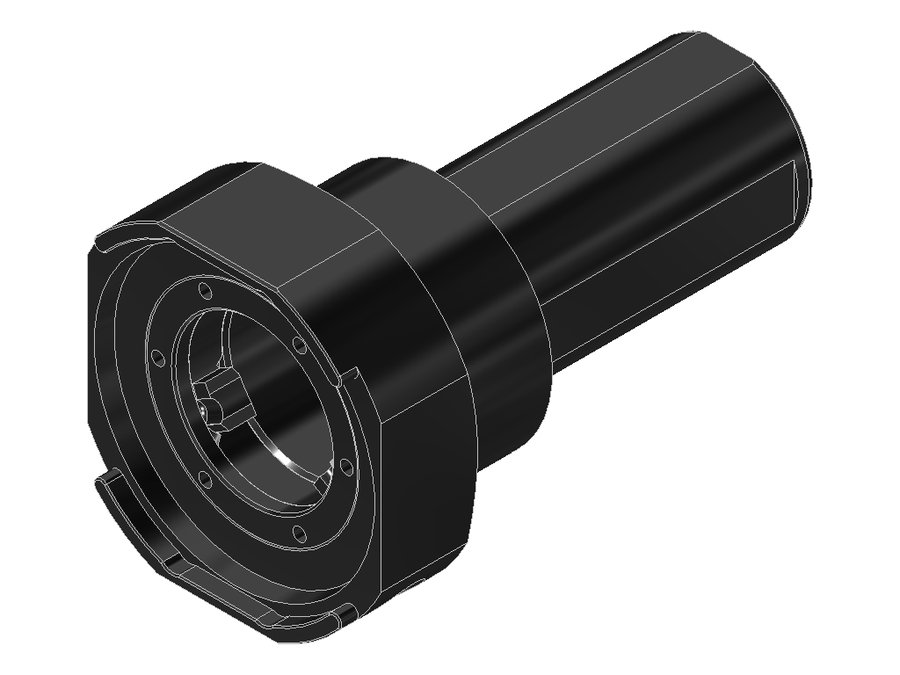

Адаптер для инструмента EWS 19.38.1VXT4-ZYL, хвостовик Ø38,1, система EWS Varia VXT4
EWS · Адаптеры для инструмента EWS, система EWS Varia · арт. 19.38.1VXT4-ZYL

Адаптер для инструмента EWS 19.38.1VXT4-ZYL, хвостовик Ø38,1, система EWS Varia VXT4

Угол выхода0°
Код интерфейса станкаZYL15001035
Код интерфейса инструментаEWC00400395
Диаметр хвостовика38,1 мм
Исполнениенейтральное
Функциональная длина42 мм
Вылет LPR50 мм
Масса1,295 кг
Высота70 мм
Общая длина117 мм
Ширина67 мм
Заказной номер EWS238045
Радиальная высота35 мм
Система EWS VariaEWS Varia VXT4

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.38.1VXT4-ZYL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

EWS.Varia VXT — быстросменная система для статического внутреннего точения

VXT — токарная версия EWS.Varia, разработанная на основе системы VX для статического внутреннего точения. Компактная конструкция для малых длин зажима, высокая жёсткость за счёт запатентованного Double-Cone Flex.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через две наружные лыски: воспринимает силы резания и сохраняет высоту центров
  • Повторяемость при смене ± 0,002 мм
  • Передаваемый крутящий момент: VXT3 160 Н·м, VXT4 200 Н·м
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Подходит для стандартной и перевёрнутой установки инструмента
  • Адаптеры VX остаются совместимыми

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, система EWS Varia — 4 позиции серии, EWS.

АртикулДиаметр хвостовика, ммФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.31.75VXT3-ZYL31,75364457,597
19.32VXT3-ZYL32364457,597
19.38.1VXT4-ZYL38,1425070117Текущая
19.40VXT4-ZYL40425070117

Совместимость

Связанные позиции по данным производителя — 92 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 19.38.1VXT4-ZYL.

Инструмент статический62

  • 19.VXT406.35L18Державка для расточных борштанг EWS 19.VXT406.35L18, система EWS Varia VXT4, отверстие Ø6,35 мм (1/4")
  • 19.VXT406L18Державка для расточных борштанг EWS 19.VXT406L18, система EWS Varia VXT4, отверстие Ø6 мм
  • 19.VXT408L18Державка для расточных борштанг EWS 19.VXT408L18, система EWS Varia VXT4, отверстие Ø8 мм
  • 19.VXT409.53L20Державка для расточных борштанг EWS 19.VXT409.53L20, система EWS Varia VXT4, отверстие Ø9,53 мм (3/8")
  • 19.VXT410L20Державка для расточных борштанг EWS 19.VXT410L20, система EWS Varia VXT4, отверстие Ø10 мм
  • 19.VXT412.7L20Державка для расточных борштанг EWS 19.VXT412.7L20, система EWS Varia VXT4, отверстие Ø12,7 мм (1/2")
  • 19.VXT412L20Державка для расточных борштанг EWS 19.VXT412L20, система EWS Varia VXT4, отверстие Ø12 мм
  • 19.VXT415.88L20Державка для расточных борштанг EWS 19.VXT415.88L20, система EWS Varia VXT4, отверстие Ø15,88 мм
  • 19.VXT416L20Державка для расточных борштанг EWS 19.VXT416L20, система EWS Varia VXT4, отверстие Ø16 мм
  • 19.VXT419.05L23Державка для расточных борштанг EWS 19.VXT419.05L23, система EWS Varia VXT4, отверстие Ø19,05 мм (3/4")
  • 19.VXT420L23Державка для расточных борштанг EWS 19.VXT420L23, система EWS Varia VXT4, отверстие Ø20 мм
  • 27.VX406.35L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX406.35L54SHR, система EWS Varia VX4, отверстие Ø6,35 мм (1/4")
  • 27.VX406L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX406L54SHR, система EWS Varia VX4, отверстие Ø6 мм
  • 27.VX406WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
  • 27.VX406WNL16Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL16, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
  • 27.VX406WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL60, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
  • 27.VX408L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX408L54SHR, система EWS Varia VX4, отверстие Ø8 мм
  • 27.VX408WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX408WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 8
  • 27.VX408WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.VX408WNL19, система EWS Varia VX4, Whistle Notch/Weldon Ø 8
  • 27.VX410L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX410L54SHR, система EWS Varia VX4, отверстие Ø10 мм
  • 27.VX410WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX410WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 10
  • 27.VX410WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX410WNL26, система EWS Varia VX4, Whistle Notch/Weldon Ø 10
  • 27.VX412.7WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412.7WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 12,7
  • 27.VX412HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412HYDL26, система EWS Varia VX4, гидропатрон Ø12
  • 27.VX412L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX412L54SHR, система EWS Varia VX4, отверстие Ø12 мм
  • 27.VX412WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 12
  • 27.VX412WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 12
  • 27.VX414L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX414L54SHR, система EWS Varia VX4, отверстие Ø14 мм
  • 27.VX414WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX414WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 14
  • 27.VX415.88WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX415.88WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 15,88
  • 27.VX416HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416HYDL26, система EWS Varia VX4, гидропатрон Ø16
  • 27.VX416L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX416L54SHR, система EWS Varia VX4, отверстие Ø16 мм
  • 27.VX416WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 16
  • 27.VX416WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 16
  • 27.VX418L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX418L54SHR, система EWS Varia VX4, отверстие Ø18 мм
  • 27.VX418WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX418WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 18
  • 27.VX420HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420HYDL26, система EWS Varia VX4, гидропатрон Ø20
  • 27.VX420WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 20
  • 27.VX420WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 20
  • 27.VX425WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.VX425WNL33, система EWS Varia VX4, Whistle Notch/Weldon Ø 25

Показаны первые 40 из 62. Остальные — в разделе Инструмент статический.

Принадлежности и оснастка для настройки инструмента4

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS.Varia Clean VX4, с двумя защитными крышками
  • MW-VXT4Приспособление монтажное EWS MW-VXT4
  • VXT4-PROMO-SETНабор стартовый Varia EWS VXT4-PROMO-SET
  • VXT4STARTKIT-PROMOНабор стартовый Varia EWS VXT4STARTKIT-PROMO

Запчасти к инструменту1

  • 29.VX4SЗаглушка EWS 29.VX4S, система EWS Varia VX4, стальная

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5,7 Н·м

Подходит к позициям

У этих позиций 19.38.1VXT4-ZYL указан производителем как подходящий.

Инструмент статический24

  • 17.4038.1DSQT10Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4038.1DSQT10, хвостовик Ø40, отверстие Ø38,1 мм (1 1/2")
  • 17.4038.1DSQT15Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4038.1DSQT15, хвостовик Ø40, отверстие Ø38,1 мм (1 1/2")
  • 17.4038.1LCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4038.1LCTXTF, хвостовик Ø40, отверстие Ø38,1 мм (1 1/2")
  • 17.4038.1LDCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4038.1LDCTXTF, хвостовик Ø40, отверстие Ø38,1 мм (1 1/2")
  • 17.4038.1MP610Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4038.1MP610, хвостовик Ø40, отверстие Ø38,1 мм (1 1/2")
  • 17.4038.1SQT10Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4038.1SQT10, хвостовик Ø40, отверстие Ø38,1 мм (1 1/2")
  • 17.4038.1SQT15Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4038.1SQT15, хвостовик Ø40, отверстие Ø38,1 мм (1 1/2")
  • 17.BMT38.1BMT55X70Z18Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT38.1BMT55X70Z18, BMT, отверстие Ø38,1 мм (1 1/2")
  • 17.BMT38.1BMT55Z58X85Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT38.1BMT55Z58X85, BMT, отверстие Ø38,1 мм (1 1/2")
  • 17.BMT38.1BMT55Z60X100Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT38.1BMT55Z60X100, BMT, отверстие Ø38,1 мм (1 1/2")
  • 17.BMT38.1BMT65X72Z77Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT38.1BMT65X72Z77, BMT, отверстие Ø38,1 мм (1 1/2")
  • 17.BMT38.1BMT65X100Z77Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT38.1BMT65X100Z77, BMT, отверстие Ø38,1 мм (1 1/2")
  • 17.BMT38.1DBMT55X100Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT38.1DBMT55X100, BMT, отверстие Ø38,1 мм (1 1/2")
  • 17.BMT38.1DBMT65X72Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT38.1DBMT65X72, BMT, отверстие Ø38,1 мм (1 1/2")
  • 17.BMT38.1DBMT65X100Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT38.1DBMT65X100, BMT, отверстие Ø38,1 мм (1 1/2")
  • 17.BMT38.1DLB2000Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT38.1DLB2000, BMT, отверстие Ø38,1 мм (1 1/2")
  • 17.BMT38.1DNLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT38.1DNL, BMT, отверстие Ø38,1 мм (1 1/2")
  • 17.BMT38.1NLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT38.1NL, BMT, отверстие Ø38,1 мм (1 1/2")
  • 17.BMT38.1NZДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT38.1NZ, BMT, отверстие Ø38,1 мм (1 1/2")
  • 17.BMT38.1QSM200Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT38.1QSM200, BMT, отверстие Ø38,1 мм (1 1/2")
  • 19.5038.1Адаптер для инструмента EWS 19.5038.1, хвостовик Ø50, отверстие Ø38,1 мм (1 1/2")
  • 19.BMT38.1LB15Адаптер для инструмента EWS 19.BMT38.1LB15, BMT, отверстие Ø38,1 мм (1 1/2")
  • 19.BMT38.1SL200Адаптер для инструмента EWS 19.BMT38.1SL200, BMT, отверстие Ø38,1 мм (1 1/2")
  • 19.BMT38.1VL2Адаптер для инструмента EWS 19.BMT38.1VL2, BMT, отверстие Ø38,1 мм (1 1/2")
