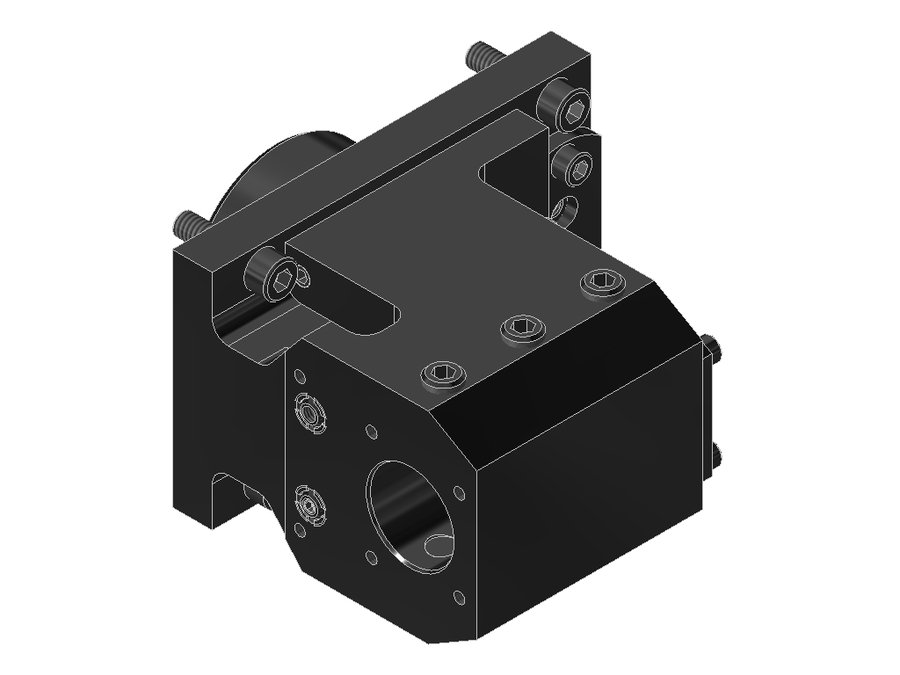

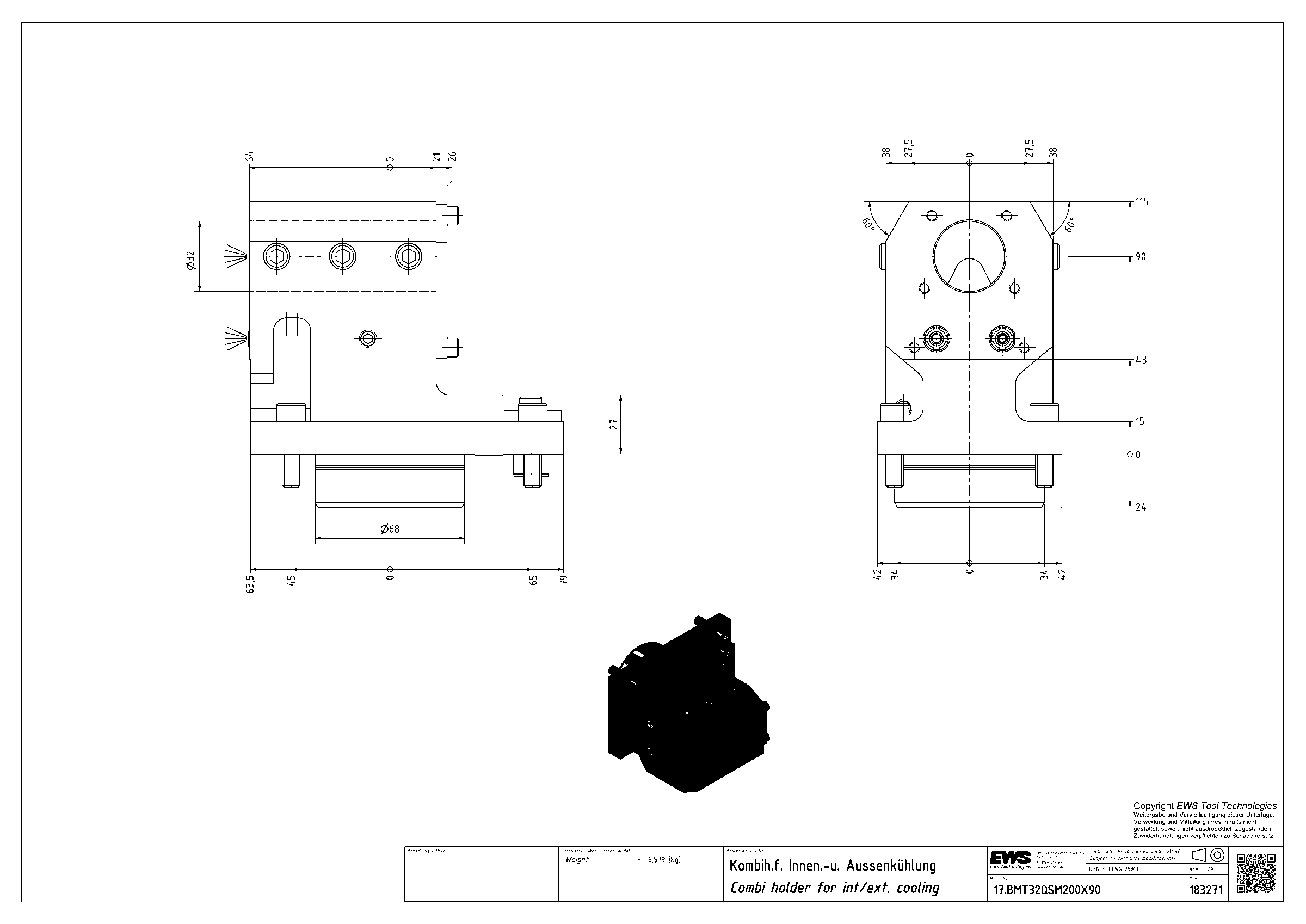

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT32QSM200X90, BMT, отверстие Ø32 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT · арт. 17.BMT32QSM200X90

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT32QSM200X90, BMT, отверстие Ø32 мм

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Угол выхода90°
Код интерфейса станкаFLB068B6815
Код интерфейса инструментаZYL03202215
Исполнениелевое
Присоединение к станкуBMT68 Mazak
Присоединение инструментаборштанга Ø32
Функциональная длина90 мм
Вылет LPR115 мм
Масса6,579 кг
Высота84 мм
Общая длина139 мм
Ширина85 мм
Заказной номер EWS183271
Радиальная ширина21 мм
Функциональная ширина64 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.BMT32QSM200X90 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
17.BMT32DYBIGX85Z90/Z20BMT55 Bigliaборштанга Ø3285113114118,5
17.BMT32LT2000V16BMT55 Okumaборштанга Ø328511386146,5
17.BMT32NLBMT60 DMG Moriборштанга Ø3280110108125
17.BMT32NTY3Z0X60BMT44борштанга Ø3260827692
17.BMT32NZBMT40 DMG Moriборштанга Ø3210012578137,1
17.BMT32NZX145BMT40 DMG Moriборштанга Ø3214517078182,1
17.BMT32QSM200X90BMT68 Mazakборштанга Ø329011584139Текущая
17.BMT32TS4000V20BMT40 Takisawaборштанга Ø3210012578137,1
17.BMT38.1BMT55X70Z18BMT55борштанга Ø1 1/2"7010085104,6
17.BMT38.1BMT55Z58X85BMT55борштанга Ø1 1/2"8511585119,7
17.BMT38.1BMT55Z60X100BMT55борштанга Ø1 1/2"10013085134,6
17.BMT38.1BMT65X72Z77BMT65борштанга Ø1 1/2"7210696110,9

Совместимость

Связанные позиции по данным производителя — 31 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.BMT32QSM200X90.

Переходники28

  • 28.32.13HYDВтулка переходная EWS 28.32.13HYD, наружный Ø32 мм, отверстие Ø13 мм
  • 28.32.15HYDВтулка переходная EWS 28.32.15HYD, хвостовик Ø32, отверстие Ø15 мм
  • 28.3206G200Втулка переходная EWS 28.3206G200, хвостовик Ø32, отверстие Ø6 мм
  • 28.3206G200IKВтулка переходная EWS 28.3206G200IK, хвостовик Ø32, отверстие Ø6 мм
  • 28.3206HYDВтулка переходная EWS 28.3206HYD, хвостовик Ø32, гидропатрон Ø мм
  • 28.3208G200Втулка переходная EWS 28.3208G200, хвостовик Ø32, отверстие Ø8 мм
  • 28.3208G200IKВтулка переходная EWS 28.3208G200IK, хвостовик Ø32, отверстие Ø8 мм
  • 28.3208HYDВтулка переходная EWS 28.3208HYD, хвостовик Ø32, гидропатрон Ø мм
  • 28.3210G200Втулка переходная EWS 28.3210G200, хвостовик Ø32, отверстие Ø10 мм
  • 28.3210G200IKВтулка переходная EWS 28.3210G200IK, хвостовик Ø32, отверстие Ø10 мм
  • 28.3210HYDВтулка переходная EWS 28.3210HYD, хвостовик Ø32, гидропатрон Ø10 мм
  • 28.3212G200Втулка переходная EWS 28.3212G200, хвостовик Ø32, отверстие Ø12 мм
  • 28.3212G200IKВтулка переходная EWS 28.3212G200IK, хвостовик Ø32, отверстие Ø12 мм
  • 28.3212HYDВтулка переходная EWS 28.3212HYD, хвостовик Ø32, гидропатрон Ø12 мм
  • 28.3214HYDВтулка переходная EWS 28.3214HYD, хвостовик Ø32, гидропатрон Ø14 мм
  • 28.3216G200Втулка переходная EWS 28.3216G200, хвостовик Ø32, отверстие Ø16 мм
  • 28.3216G200-GEWВтулка переходная EWS 28.3216G200-GEW, хвостовик Ø32, отверстие Ø16 мм
  • 28.3216G200IKВтулка переходная EWS 28.3216G200IK, хвостовик Ø32, отверстие Ø16 мм
  • 28.3216HYDВтулка переходная EWS 28.3216HYD, хвостовик Ø32, гидропатрон Ø16 мм
  • 28.3218G200Втулка переходная EWS 28.3218G200, хвостовик Ø32, отверстие Ø18 мм
  • 28.3218G200IKВтулка переходная EWS 28.3218G200IK, хвостовик Ø32, отверстие Ø18 мм
  • 28.3220G200Втулка переходная EWS 28.3220G200, хвостовик Ø32, отверстие Ø20 мм
  • 28.3220G200IKВтулка переходная EWS 28.3220G200IK, хвостовик Ø32, отверстие Ø20 мм
  • 28.3220G200M6Втулка переходная EWS 28.3220G200M6, хвостовик Ø32, отверстие Ø20 мм
  • 28.3220HYDВтулка переходная EWS 28.3220HYD, хвостовик Ø32, гидропатрон Ø20 мм
  • 28.3225G200Втулка переходная EWS 28.3225G200, хвостовик Ø32, отверстие Ø25 мм
  • 28.3225G200M6Втулка переходная EWS 28.3225G200M6, хвостовик Ø32, отверстие Ø25 мм
  • 28.3225HYDВтулка переходная EWS 28.3225HYD, хвостовик Ø32, гидропатрон Ø25 мм

Инструмент статический2

  • 19.32VXT3-ZYLАдаптер для инструмента EWS 19.32VXT3-ZYL, хвостовик Ø32, система EWS Varia VXT3
  • PH31.3225-ZYLДержавка плавающая EWS PH31.3225-ZYL, хвостовик Ø32, под цанги, код 250 430E

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
