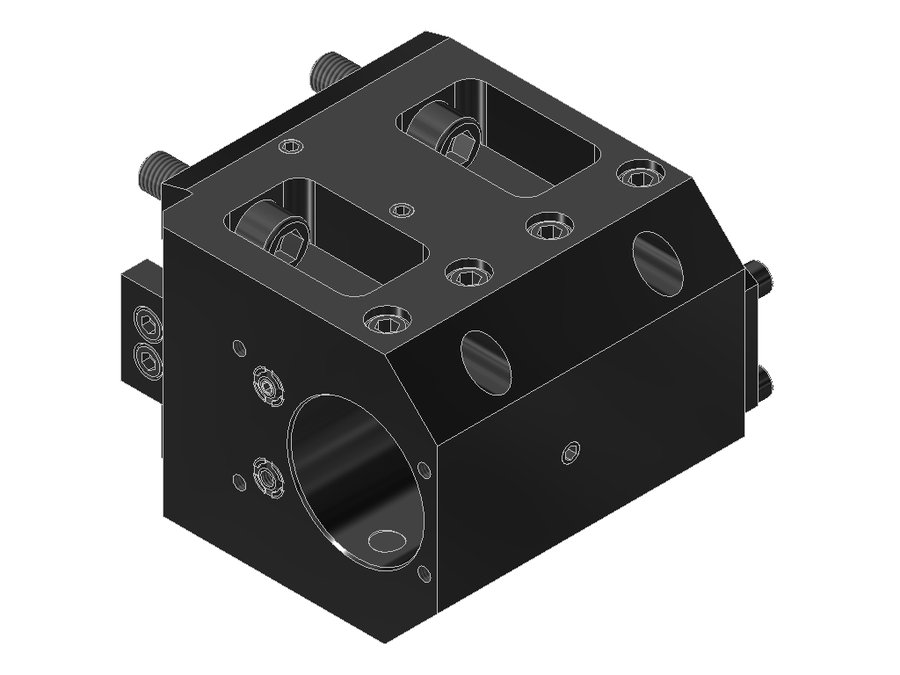

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50.8DLB2000, BMT, отверстие Ø50,8 мм (2 ")
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT · арт. 17.BMT50.8DLB2000

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50.8DLB2000, BMT, отверстие Ø50,8 мм (2 ")

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB073B6015
Код интерфейса инструментаZYL20002235
Исполнениенейтральное
Присоединение к станкуBMT60B Okuma
Присоединение инструментаборштанга Ø2"
Функциональная длина90 мм
Вылет LPR121 мм
Масса7,26 кг
Высота95 мм
Общая длина136 мм
Ширина116,5 мм
Заказной номер EWS165992
Радиальная ширина50 мм
Функциональная ширина66,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.BMT50.8DLB2000 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Материалы

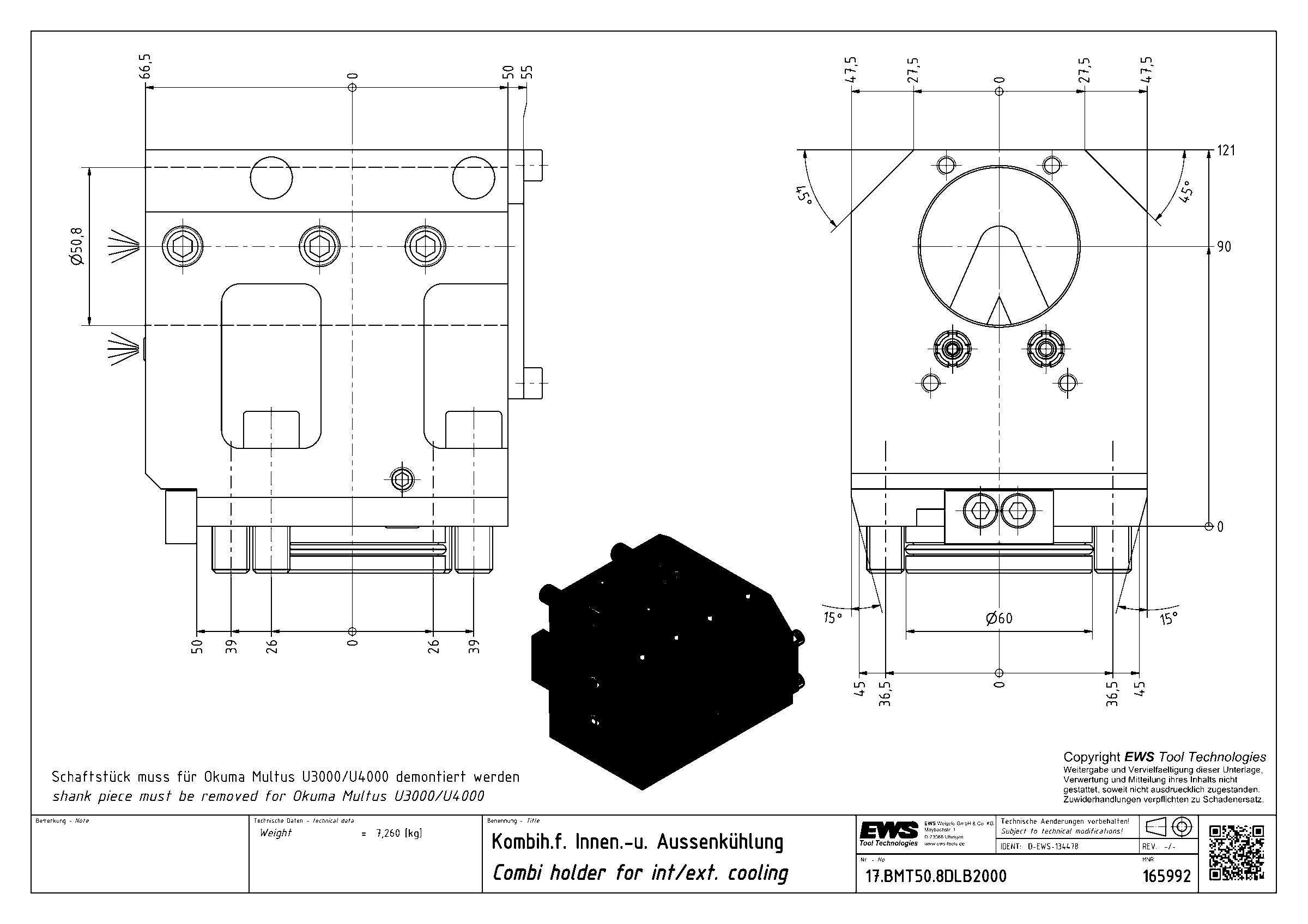

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
17.BMT40QYNLZ30/Z80X120BMT60 DMG Moriборштанга Ø40120152134167
17.BMT40SKT400BMT75борштанга Ø40110140112—
17.BMT40TS4000V15BMT55F Takisawaборштанга Ø409012095135
17.BMT40VL2Z72BMT55борштанга Ø408511585119,6
17.BMT40VT4Z7X130BMT65борштанга Ø4013015994163,9
17.BMT50.8BMT65X72Z77BMT65борштанга Ø2"7210696110,9
17.BMT50.8DLB2000BMT60B Okumaборштанга Ø2"9012195136Текущая
17.BMT50.8DNLBMT60 DMG Moriборштанга Ø2"80110108125
17.BMT50.8NLBMT60 DMG Moriборштанга Ø2"80110108125
17.BMT50BMT65X72Z77BMT65борштанга Ø507210696110,9
17.BMT50BMT65X100Z77BMT65борштанга Ø5010013896142,9
17.BMT50NLBMT60 DMG Moriборштанга Ø5080110108125

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.BMT50.8DLB2000.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
