EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT · арт. 17.BMT50BMT65X100Z77

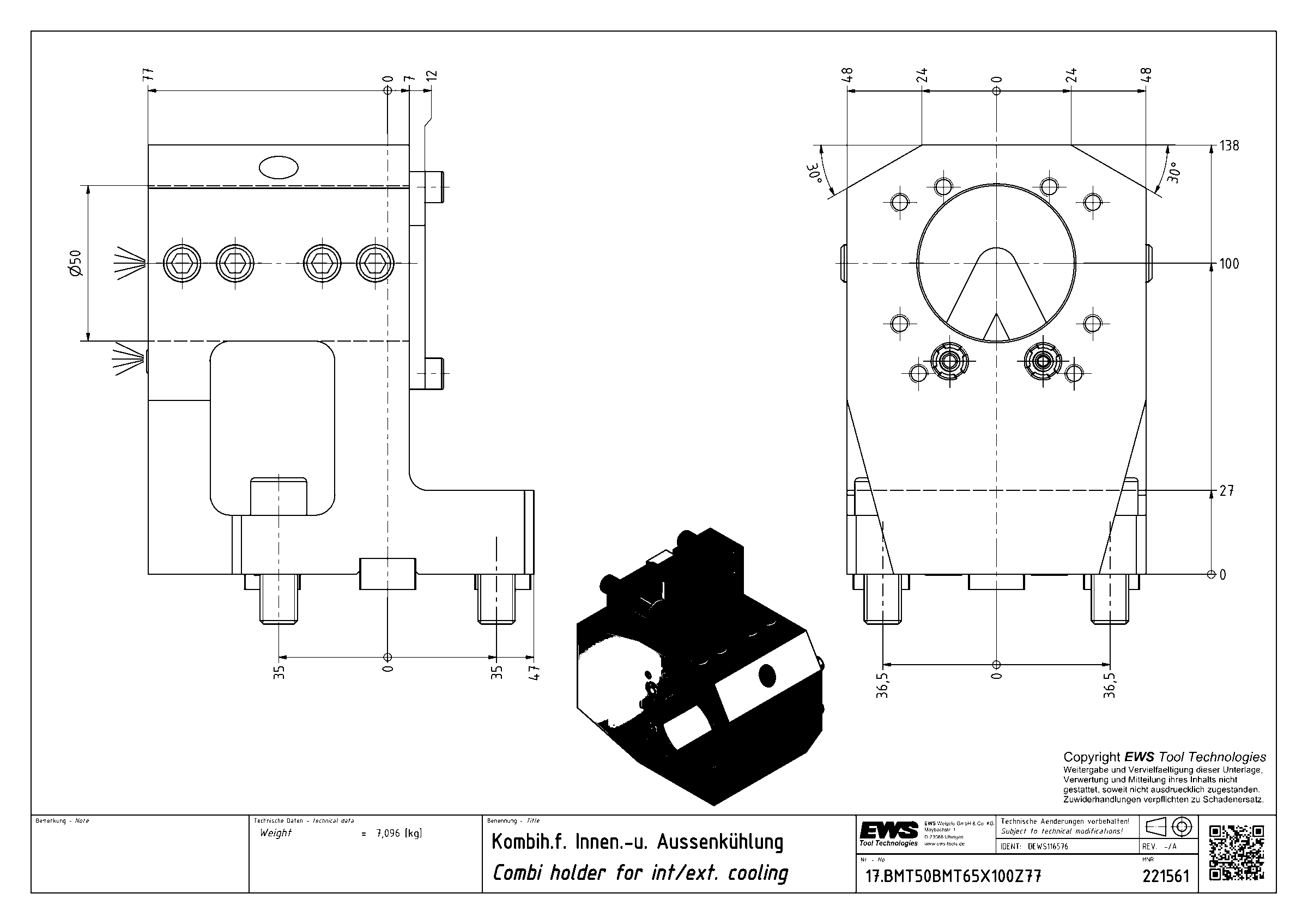

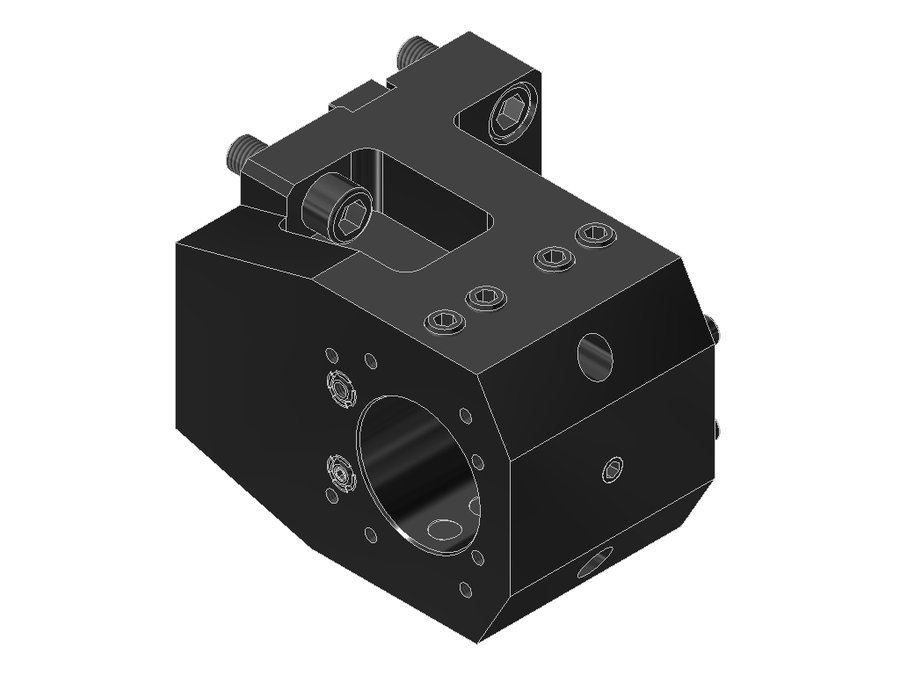

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50BMT65X100Z77, BMT, отверстие Ø50 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB073A6515 |
| Код интерфейса инструмента | ZYL05002215 |
| Исполнение | левое |
| Присоединение к станку | BMT65 |
| Присоединение инструмента | Ø 50.0 (boring bar) |
| Функциональная длина | 100 мм |
| Вылет LPR | 138 мм |
| Масса | 7,096 кг |
| Высота | 96 мм |
| Общая длина | 142,9 мм |
| Ширина | 84 мм |
| Заказной номер EWS | 221561 |
| Радиальная ширина | 7 мм |
| Функциональная ширина | 77 мм |
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.BMT40VT4Z7X130 | BMT65 | Ø 40.0 (boring bar) | 130 | 159 | 94 | 163,9 | |
| 17.BMT50.8BMT65X72Z77 | BMT65 | Boring bar Ø 2" | 72 | 106 | 96 | 110,9 | |
| 17.BMT50.8DLB2000 | BMT60B Okuma | Boring bar Ø 2" | 90 | 121 | 95 | 136 | |
| 17.BMT50.8DNL | BMT60 DMG Mori | Boring bar Ø 2" | 80 | 110 | 108 | 125 | |
| 17.BMT50.8NL | BMT60 DMG Mori | Boring bar Ø 2" | 80 | 110 | 108 | 125 | |
| 17.BMT50BMT65X72Z77 | BMT65 | Ø 50.0 (boring bar) | 72 | 106 | 96 | 110,9 | |
| 17.BMT50BMT65X100Z77 | BMT65 | Ø 50.0 (boring bar) | 100 | 138 | 96 | 142,9 | Текущая |
| 17.BMT50NL | BMT60 DMG Mori | Ø 50.0 (boring bar) | 80 | 110 | 108 | 125 | |
| 17.BMT50NT42X120 | BMT60 DMG Mori | Ø 50.0 (boring bar) | 120 | 150 | 108 | 165 | |
| 17.BMT50P2100-STAT | BMT55x80 DN Solutions | Ø 50.0 (boring bar) | 60 | 97 | 102 | 102,5 | |
| 17.BMT50QSM350 | BMT80 Mazak | Ø 50.0 (boring bar) | 120 | 155 | 98 | 182 | |
| 17.BMT60BMT75Z60X110 | BMT75 | Ø 60.0 (boring bar) | 110 | 155 | 112 | 160 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.BMT50BMT65X100Z77.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250, MW-BMT-SKT250
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
