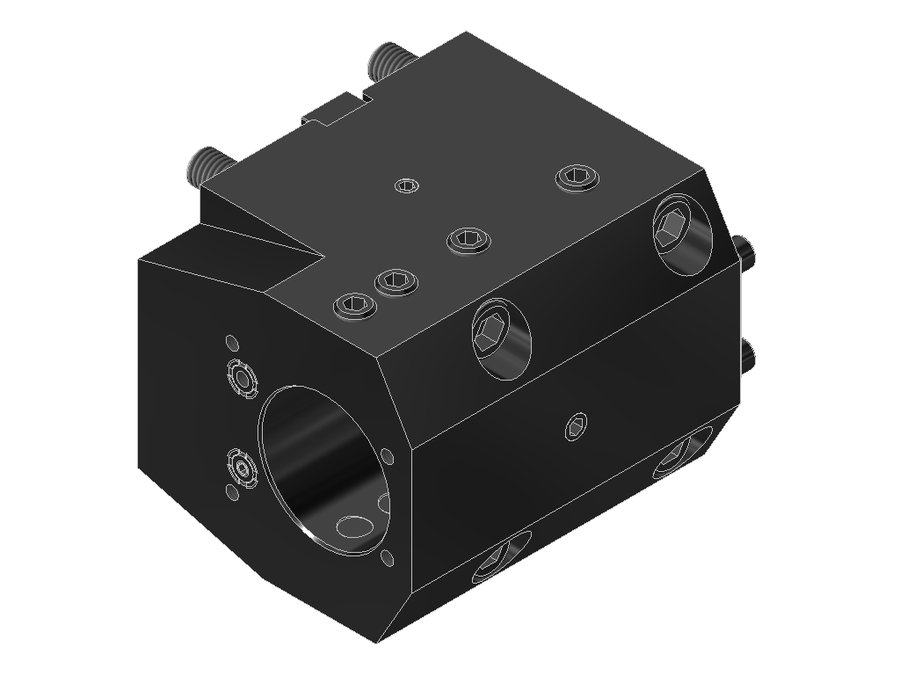

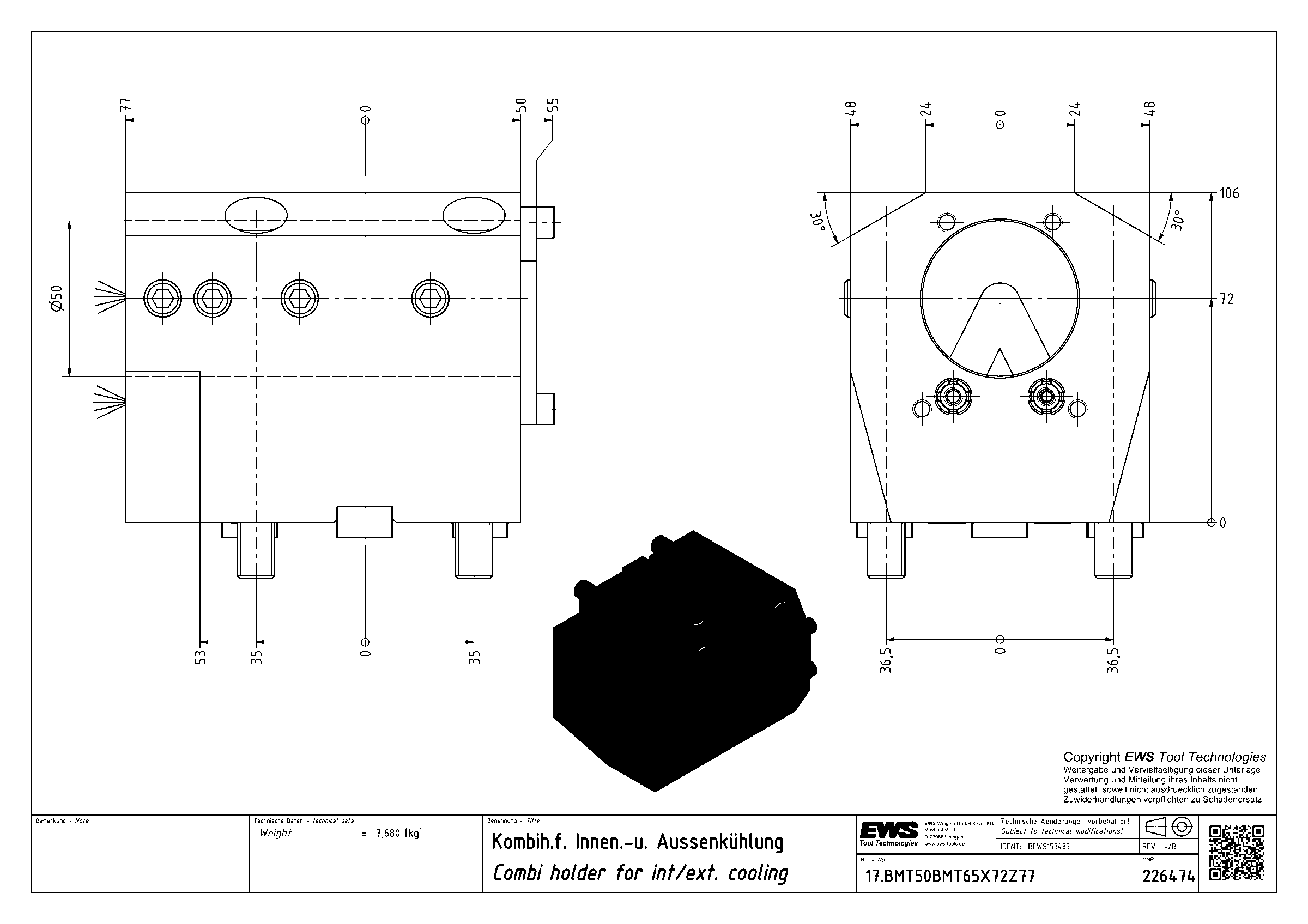

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50BMT65X72Z77, BMT, отверстие Ø50 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB073A6515 |
| Код интерфейса инструмента | ZYL05002215 |
| Исполнение | левое |
| Присоединение к станку | BMT65 |
| Присоединение инструмента | борштанга Ø50 |
| Функциональная длина | 72 мм |
| Вылет LPR | 106 мм |
| Масса | 7,68 кг |
| Высота | 96 мм |
| Общая длина | 110,9 мм |
| Ширина | 127 мм |
| Заказной номер EWS | 226474 |
| Радиальная ширина | 50 мм |
| Функциональная ширина | 77 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 17.BMT50BMT65X72Z77 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка комбинированная для внутреннего и наружного подвода СОЖ
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.BMT40VL2Z72 | BMT55 | борштанга Ø40 | 85 | 115 | 85 | 119,6 | |
| 17.BMT40VT4Z7X130 | BMT65 | борштанга Ø40 | 130 | 159 | 94 | 163,9 | |
| 17.BMT50.8BMT65X72Z77 | BMT65 | борштанга Ø2" | 72 | 106 | 96 | 110,9 | |
| 17.BMT50.8DLB2000 | BMT60B Okuma | борштанга Ø2" | 90 | 121 | 95 | 136 | |
| 17.BMT50.8DNL | BMT60 DMG Mori | борштанга Ø2" | 80 | 110 | 108 | 125 | |
| 17.BMT50.8NL | BMT60 DMG Mori | борштанга Ø2" | 80 | 110 | 108 | 125 | |
| 17.BMT50BMT65X72Z77 | BMT65 | борштанга Ø50 | 72 | 106 | 96 | 110,9 | Текущая |
| 17.BMT50BMT65X100Z77 | BMT65 | борштанга Ø50 | 100 | 138 | 96 | 142,9 | |
| 17.BMT50NL | BMT60 DMG Mori | борштанга Ø50 | 80 | 110 | 108 | 125 | |
| 17.BMT50NT42X120 | BMT60 DMG Mori | борштанга Ø50 | 120 | 150 | 108 | 165 | |
| 17.BMT50P2100-STAT | BMT55x80 DN Solutions | борштанга Ø50 | 60 | 97 | 102 | 102,5 | |
| 17.BMT50QSM350 | BMT80 Mazak | борштанга Ø50 | 120 | 155 | 98 | 182 |
