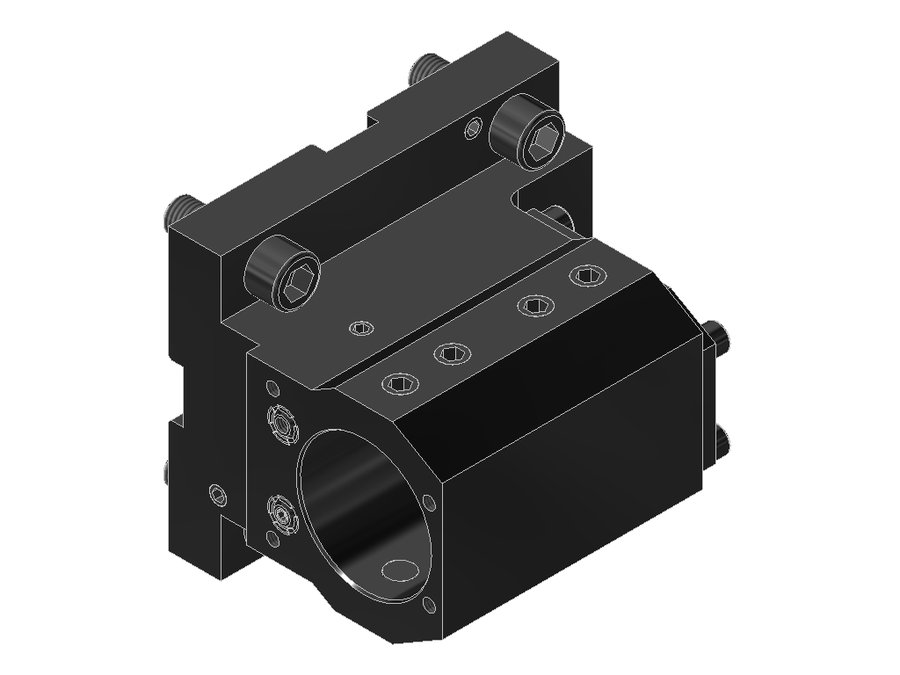

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50.8NL, BMT, отверстие Ø50,8 мм (2 ")
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT · арт. 17.BMT50.8NL

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50.8NL, BMT, отверстие Ø50,8 мм (2 ")

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB084B6015
Код интерфейса инструментаZYL20002235
Исполнениелевое
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментаборштанга Ø2"
Функциональная длина80 мм
Вылет LPR110 мм
Масса5,76 кг
Высота108 мм
Общая длина125 мм
Ширина100 мм
Заказной номер EWSS03391
Радиальная ширина30 мм
Функциональная ширина70 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.BMT50.8NL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
17.BMT40TS4000V15BMT55F Takisawaборштанга Ø409012095135
17.BMT40VL2Z72BMT55борштанга Ø408511585119,6
17.BMT40VT4Z7X130BMT65борштанга Ø4013015994163,9
17.BMT50.8BMT65X72Z77BMT65борштанга Ø2"7210696110,9
17.BMT50.8DLB2000BMT60B Okumaборштанга Ø2"9012195136
17.BMT50.8DNLBMT60 DMG Moriборштанга Ø2"80110108125
17.BMT50.8NLBMT60 DMG Moriборштанга Ø2"80110108125Текущая
17.BMT50BMT65X72Z77BMT65борштанга Ø507210696110,9
17.BMT50BMT65X100Z77BMT65борштанга Ø5010013896142,9
17.BMT50NLBMT60 DMG Moriборштанга Ø5080110108125
17.BMT50NT42X120BMT60 DMG Moriборштанга Ø50120150108165
17.BMT50P2100-STATBMT55x80 DN Solutionsборштанга Ø506097102102,5

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.BMT50.8NL.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-NLПриспособление монтажное EWS MW-BMT-NL
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
