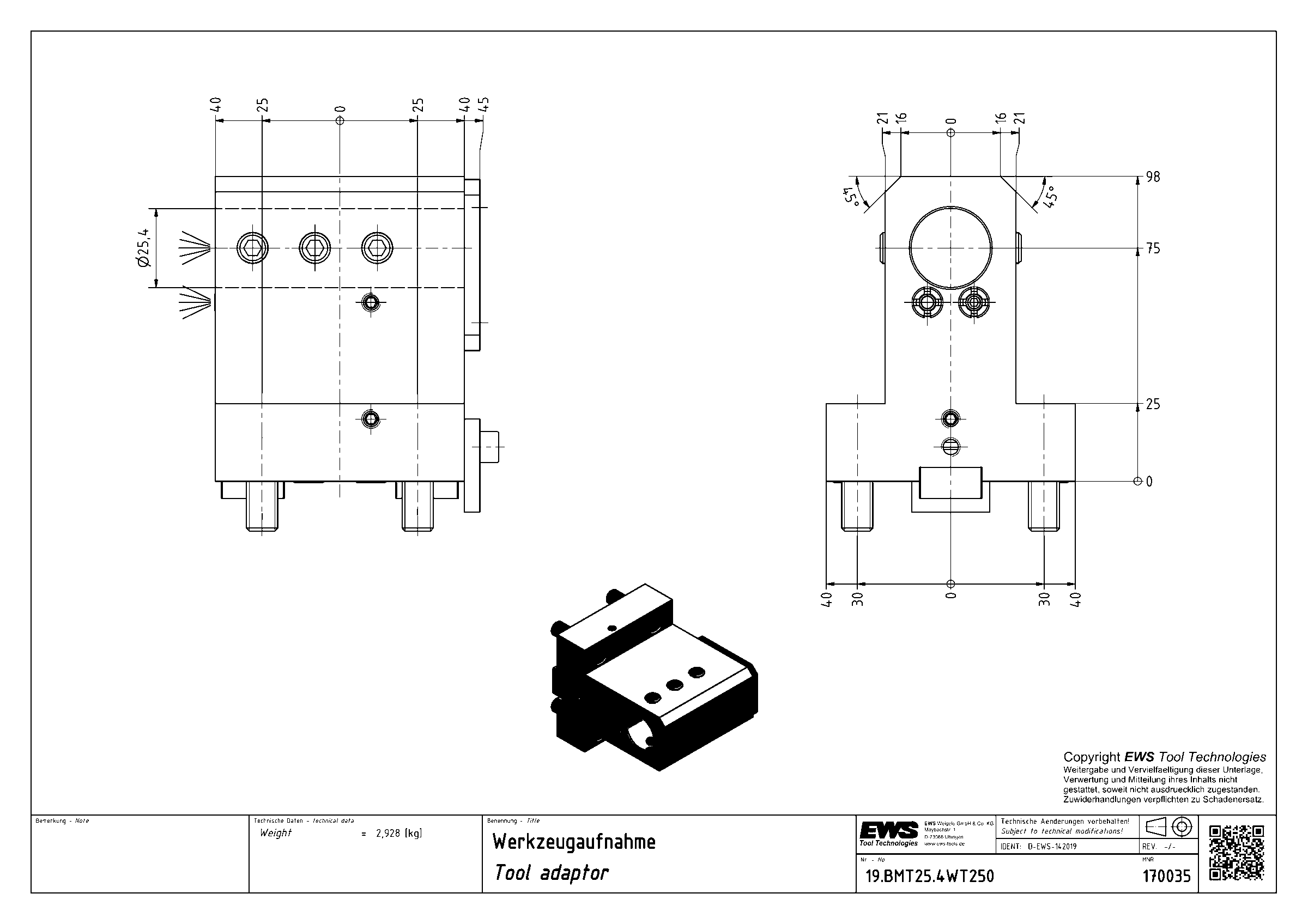

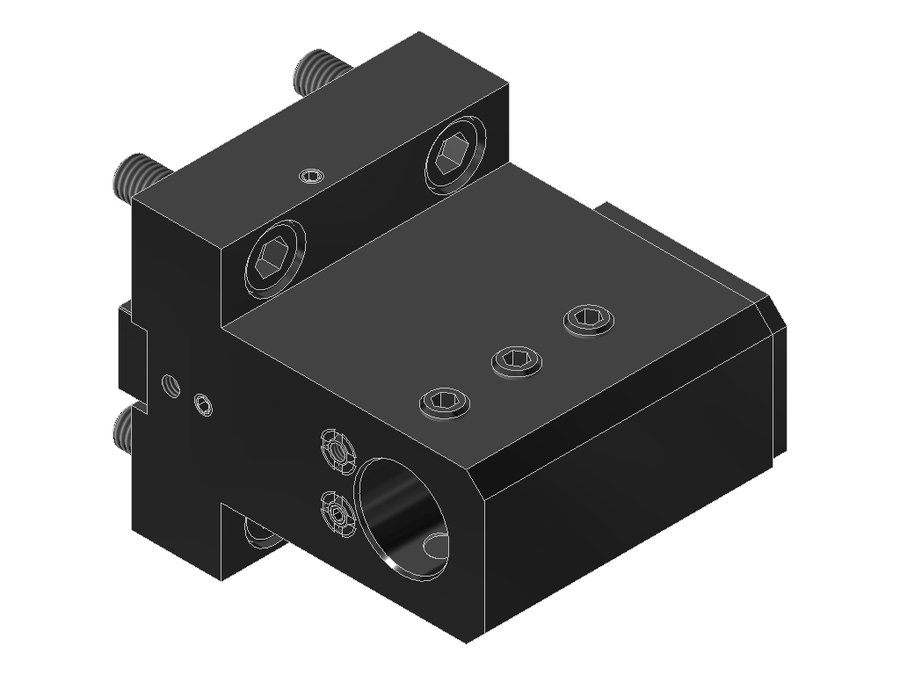

Адаптер для инструмента EWS 19.BMT25.4WT250, BMT, отверстие Ø25,4 мм (1")
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB060C5515 |
| Код интерфейса инструмента | ZYL10002235 |
| Исполнение | левое |
| Присоединение к станку | BMT55C |
| Присоединение инструмента | борштанга Ø1" |
| Функциональная длина | 75 мм |
| Вылет LPR | 98 мм |
| Масса | 2,928 кг |
| Высота | 80 мм |
| Общая длина | 108 мм |
| Ширина | 80 мм |
| Заказной номер EWS | 170035 |
| Радиальная ширина | 40 мм |
| Функциональная ширина | 40 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.BMT25.4WT250 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка для борштанг
Технические особенности
- Крышку нельзя переоборудовать
- С помощью крышки нельзя изменить направление обработки между главным шпинделем и противошпинделем
Другие типоразмеры серии
Адаптеры для инструмента EWS, присоединение к станку BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.BMT25.4WT250 | борштанга Ø1" | BMT55C | 75 | 98 | 80 | 108 | Текущая |
| 19.BMT25DBMT45X55X95 | борштанга Ø25 | BMT45 | 55 | 114 | 75 | 118,6 | |
| 19.BMT31.75BMT55X55X105 | борштанга Ø1 1/4" | BMT55 | 55 | 127 | 85 | 131,6 | |
| 19.BMT31.75HAASV24 | борштанга Ø1 1/4" | — | — | — | — | — | |
| 19.BMT31.75SL150 | борштанга Ø1 1/4" | BMT32B | 35 | 63 | 90 | 68,5 | |
| 19.BMT31.75SL200 | борштанга Ø1 1/4" | BMT32E | 40 | 74 | 99 | 79,5 | |
| 19.BMT31.75VL2L75 | борштанга Ø1 1/4" | BMT55 | 14 | 75 | 90 | 79,6 | |
| 19.BMT32BMT55X55X105 | борштанга Ø32 | BMT55 | 55 | 127 | 85 | 131,6 | |
| 19.BMT32DBMT65X65X120 | борштанга Ø32 | BMT65 | 65 | 144 | 96 | 148,9 | |
| 19.BMT32DNLX80X125 | борштанга Ø32 | BMT60 DMG Mori | 80 | 148 | 108 | 163 | |
| 19.BMT32IG200-AGW | борштанга Ø32 | BMT31x72 Mazak | 35 | 60 | 87 | 65 | |
| 19.BMT32IG200-STAT | борштанга Ø32 | BMT36x72 Mazak | 30 | 57 | 89 | 64,4 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.BMT25.4WT250.
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
