EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMT31.75BMT55X55X105

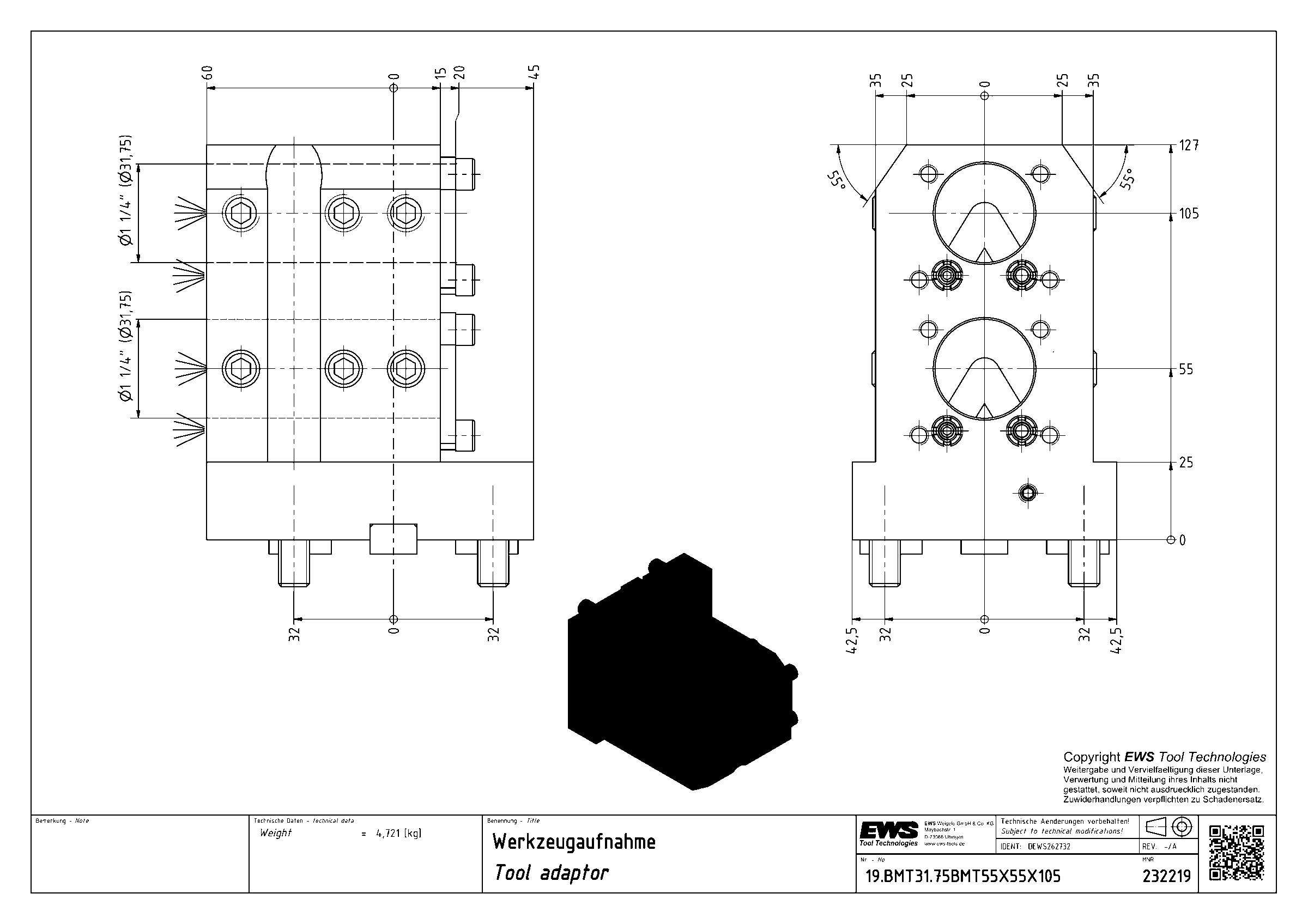

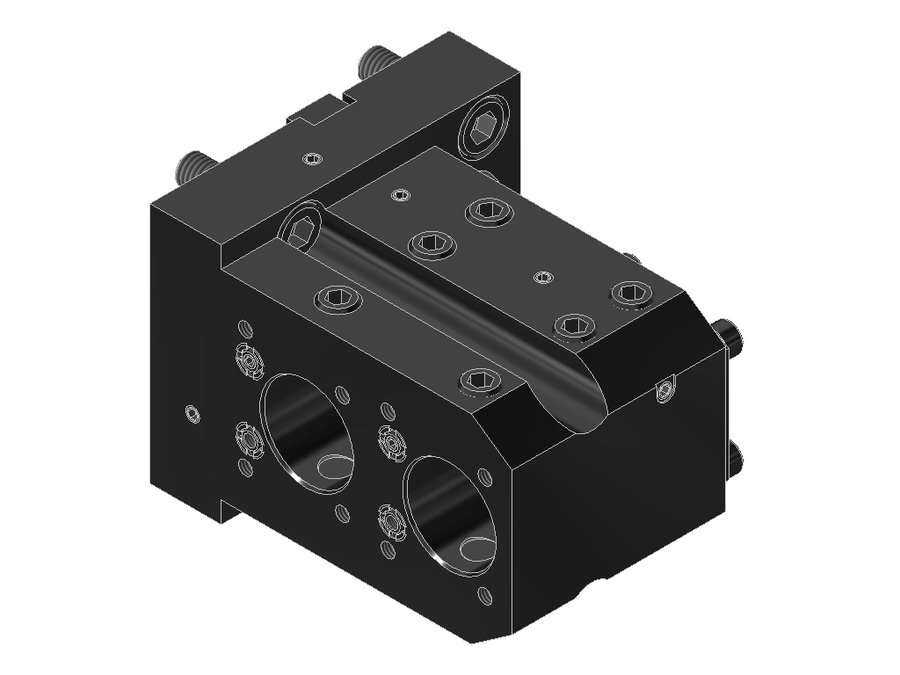

Адаптер для инструмента EWS 19.BMT31.75BMT55X55X105, BMT, отверстие Ø31.75 мм (1 1/4")
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | ZYL12502235 |
| Исполнение | левое |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | Boring bar Ø 1 1/4" |
| Функциональная длина | 55 мм |
| Вылет LPR | 127 мм |
| Масса | 4,721 кг |
| Высота | 85 мм |
| Общая длина | 131,6 мм |
| Ширина | 105 мм |
| Заказной номер EWS | 232219 |
| Радиальная ширина | 45 мм |
| Функциональная ширина | 60 мм |
Другие типоразмеры серии
Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.BMT25.4WT250 | Boring bar Ø 1" | BMT55C | 75 | 98 | 80 | 108 | |
| 19.BMT25DBMT45X55X95 | Ø 25.0 (boring bar) | BMT45 | 55 | 114 | 75 | 118,6 | |
| 19.BMT31.75BMT55X55X105 | Boring bar Ø 1 1/4" | BMT55 | 55 | 127 | 85 | 131,6 | Текущая |
| 19.BMT31.75HAASV24 | Boring bar Ø 1 1/4" | — | — | — | — | — | |
| 19.BMT31.75SL150 | Boring bar Ø 1 1/4" | BMT32B | 35 | 63 | 90 | 68,5 | |
| 19.BMT31.75SL200 | Boring bar Ø 1 1/4" | BMT32E | 40 | 74 | 99 | 79,5 | |
| 19.BMT31.75VL2L75 | Boring bar Ø 1 1/4" | BMT55 | 14 | 75 | 90 | 79,6 | |
| 19.BMT32BMT55X55X105 | Ø 32.0 (boring bar) | BMT55 | 55 | 127 | 85 | 131,6 | |
| 19.BMT32DBMT65X65X120 | Ø 32.0 (boring bar) | BMT65 | 65 | 144 | 96 | 148,9 | |
| 19.BMT32DNLX80X125 | Ø 32.0 (boring bar) | BMT60 DMG Mori | 80 | 148 | 108 | 163 | |
| 19.BMT32IG200-AGW | Ø 32.0 (boring bar) | BMT31x72 Mazak | 35 | 60 | 87 | 65 | |
| 19.BMT32IG200-STAT | Ø 32.0 (boring bar) | BMT36x72 Mazak | 30 | 57 | 89 | 64,4 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.BMT31.75BMT55X55X105.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000, MW-BMT-P2000
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
