EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMT32IG200-AGW

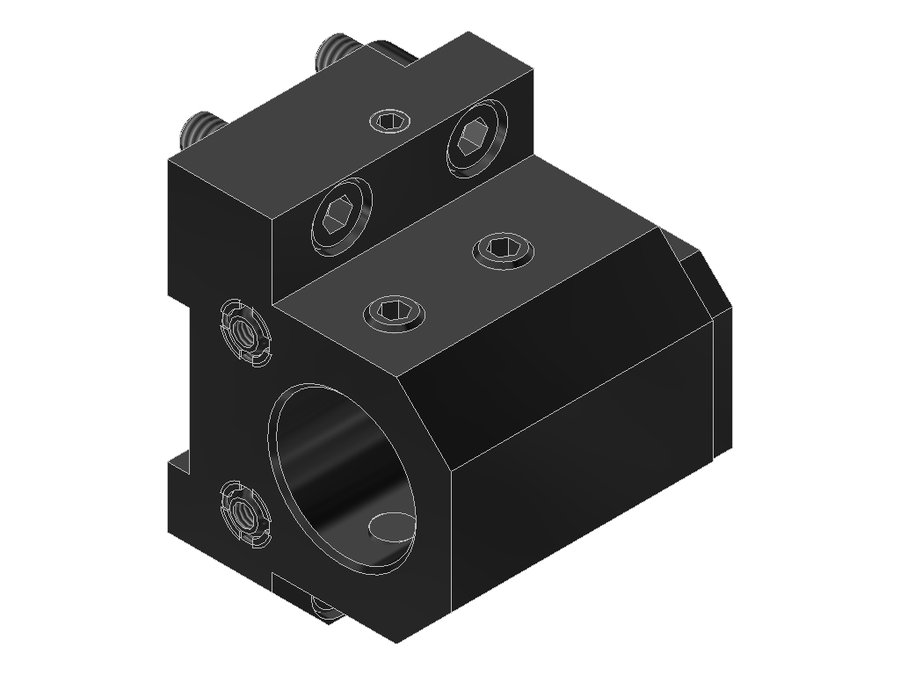

Адаптер для инструмента EWS 19.BMT32IG200-AGW, BMT, отверстие Ø32 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB072D0015 |
| Код интерфейса инструмента | ZYL03202215 |
| Исполнение | левое |
| Присоединение к станку | BMT31x72 Mazak |
| Присоединение инструмента | Ø 32.0 (boring bar) |
| Функциональная длина | 35 мм |
| Вылет LPR | 60 мм |
| Масса | 1,459 кг |
| Высота | 87 мм |
| Общая длина | 65 мм |
| Ширина | 60 мм |
| Заказной номер EWS | 131293 |
| Функциональная ширина | 1 мм |
Другие типоразмеры серии
Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.BMT31.75SL150 | Boring bar Ø 1 1/4" | BMT32B | 35 | 63 | 90 | 68,5 | |
| 19.BMT31.75SL200 | Boring bar Ø 1 1/4" | BMT32E | 40 | 74 | 99 | 79,5 | |
| 19.BMT31.75VL2L75 | Boring bar Ø 1 1/4" | BMT55 | 14 | 75 | 90 | 79,6 | |
| 19.BMT32BMT55X55X105 | Ø 32.0 (boring bar) | BMT55 | 55 | 127 | 85 | 131,6 | |
| 19.BMT32DBMT65X65X120 | Ø 32.0 (boring bar) | BMT65 | 65 | 144 | 96 | 148,9 | |
| 19.BMT32DNLX80X125 | Ø 32.0 (boring bar) | BMT60 DMG Mori | 80 | 148 | 108 | 163 | |
| 19.BMT32IG200-AGW | Ø 32.0 (boring bar) | BMT31x72 Mazak | 35 | 60 | 87 | 65 | Текущая |
| 19.BMT32IG200-STAT | Ø 32.0 (boring bar) | BMT36x72 Mazak | 30 | 57 | 89 | 64,4 | |
| 19.BMT32IG350-STAT | Ø 32.0 (boring bar) | BMT 70x84 Mazak | 79 | 104 | 106 | 111,9 | |
| 19.BMT32LB2000-STAT | Ø 32.0 (boring bar) | BMT45x70 | 25 | 50 | 90 | 55,5 | |
| 19.BMT32QTNX100 | Ø 32.0 (boring bar) | BMT45x76 Mazak | 30 | 57 | 95 | 64,4 | |
| 19.BMT32SL200 | Ø 32.0 (boring bar) | BMT32E | 40 | 74 | 99 | 79,5 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.BMT32IG200-AGW.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
