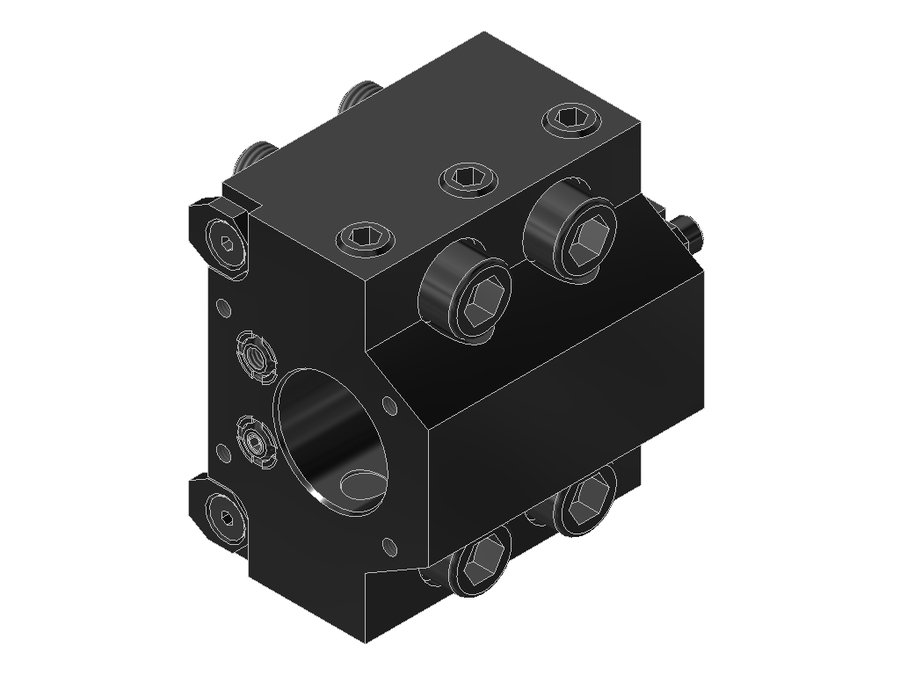

Адаптер для инструмента EWS 19.BMT31.75SL150, BMT, отверстие Ø31,75 мм (1 1/4")
EWS · Адаптеры для инструмента EWS, присоединение к станку BMT · арт. 19.BMT31.75SL150

Адаптер для инструмента EWS 19.BMT31.75SL150, BMT, отверстие Ø31,75 мм (1 1/4")

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB064B3215
Код интерфейса инструментаZYL12502235
Исполнениелевое
Присоединение к станкуBMT32B
Присоединение инструментаборштанга Ø1 1/4"
Функциональная длина35 мм
Вылет LPR63 мм
Масса2,527 кг
Высота90 мм
Общая длина68,5 мм
Ширина79 мм
Заказной номер EWS123023
Функциональная ширина4 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.BMT31.75SL150 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMT25.4WT250борштанга Ø1"BMT55C759880108
19.BMT25DBMT45X55X95борштанга Ø25BMT455511475118,6
19.BMT31.75BMT55X55X105борштанга Ø1 1/4"BMT555512785131,6
19.BMT31.75HAASV24борштанга Ø1 1/4"—————
19.BMT31.75SL150борштанга Ø1 1/4"BMT32B35639068,5Текущая
19.BMT31.75SL200борштанга Ø1 1/4"BMT32E40749979,5
19.BMT31.75VL2L75борштанга Ø1 1/4"BMT5514759079,6
19.BMT32BMT55X55X105борштанга Ø32BMT555512785131,6
19.BMT32DBMT65X65X120борштанга Ø32BMT656514496148,9
19.BMT32DNLX80X125борштанга Ø32BMT60 DMG Mori80148108163
19.BMT32IG200-AGWборштанга Ø32BMT31x72 Mazak35608765
19.BMT32IG200-STATборштанга Ø32BMT36x72 Mazak30578964,4

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMT31.75SL150.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-SL15Приспособление монтажное EWS MW-BMT-SL15
  • UMB100Приспособление монтажное EWS UMB100

Инструмент статический1

  • 19.31.75VXT3-ZYLАдаптер для инструмента EWS 19.31.75VXT3-ZYL, хвостовик Ø31,75, система EWS Varia VXT3

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
