EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTC6BMT75Z107.5X90

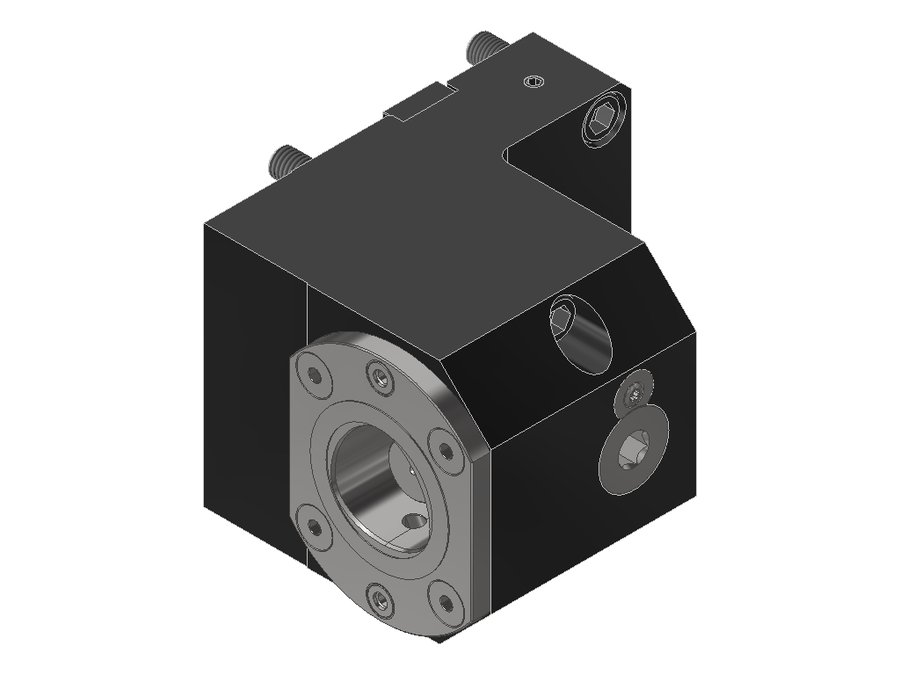

Адаптер для инструмента EWS 19.BMTC6BMT75Z107.5X90, BMT, полигональный хвостовик ISO 26623 (PSC 63)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB090A7515 |
| Код интерфейса инструмента | CCS06300195 |
| Исполнение | левое |
| Присоединение к станку | BMT75 |
| Присоединение инструмента | PSC 63 |
| Функциональная длина | 90 мм |
| Вылет LPR | 132 мм |
| Масса | 12,308 кг |
| Высота | 112 мм |
| Общая длина | 135,9 мм |
| Ширина | 165 мм |
| Заказной номер EWS | 207821 |
| Радиальная ширина | 57,5 мм |
| Функциональная ширина | 107,5 мм |
Другие типоразмеры серии
Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.BMTC5VL2ÜKL80 | PSC 50 | BMT55 | 80 | 80 | 85 | 86,5 | |
| 19.BMTC5VL6L82 | PSC 50 | BMT65 | 82 | 82 | 94 | 88,5 | |
| 19.BMTC5VL6ÜKL82 | PSC 50 | BMT65 | 82 | 82 | 94 | 88,5 | |
| 19.BMTC5VL6ÜKZ0X130 | PSC 50 | BMT65 | 130 | 162 | 94 | 167 | |
| 19.BMTC5VL6Z0X130 | PSC 50 | BMT65 | 130 | 162 | 94 | 167 | |
| 19.BMTC6BMT75ÜKZ107.5X90 | PSC 63 | BMT75 | 90 | 132 | 112 | 135,9 | |
| 19.BMTC6BMT75Z107.5X90 | PSC 63 | BMT75 | 90 | 132 | 112 | 135,9 | Текущая |
| 19.BMTC6BMT85 | PSC 63 | BMT85 | 85 | 127 | 124 | 133 | |
| 19.BMTC6BMT85ÜK | PSC 63 | BMT85 | 85 | 127 | 124 | 133 | |
| 19.BMTC6BMT85Z127X95 | PSC 63 | BMT85 | 95 | 137 | 124 | 143 | |
| 19.BMTC6CT4500Z142X79.25 | PSC 63 | BMT50 Mazak | 79,25 | 121,25 | 142 | 211,25 | |
| 19.BMTC6NT42ÜKX110 | PSC 63 | BMT60 DMG Mori | 110 | 152 | 108 | 167 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.BMTC6BMT75Z107.5X90.
Принадлежности и оснастка для настройки инструмента3
- ABV-PSC63Приспособление съёмное EWS ABV-PSC63, PSC 63
- MW-BMT-V550Приспособление монтажное EWS MW-BMT-V550, MW-BMT-V550
- UMB100Приспособление монтажное EWS UMB100, UMB100
