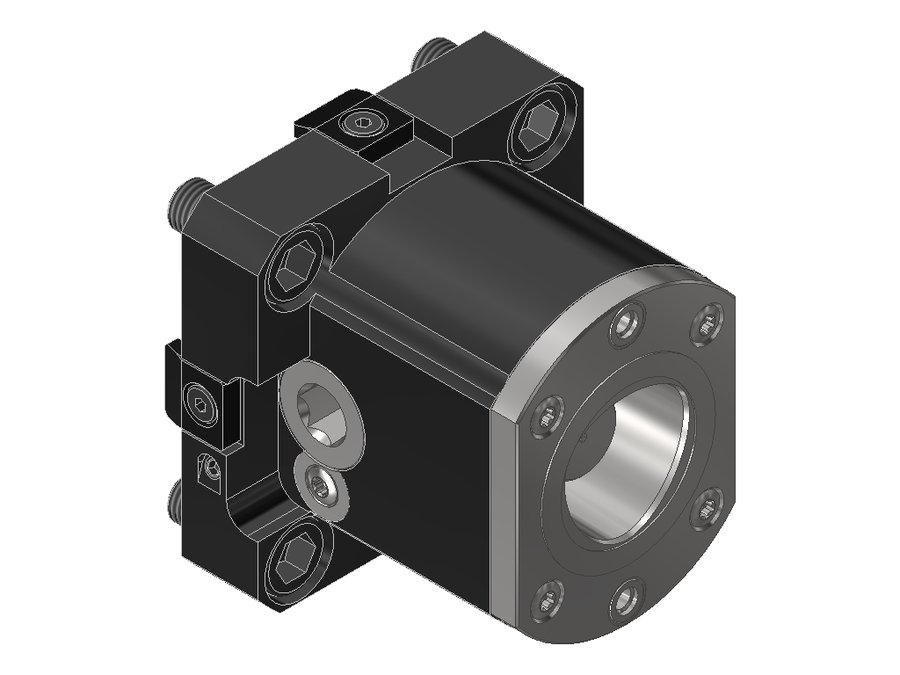

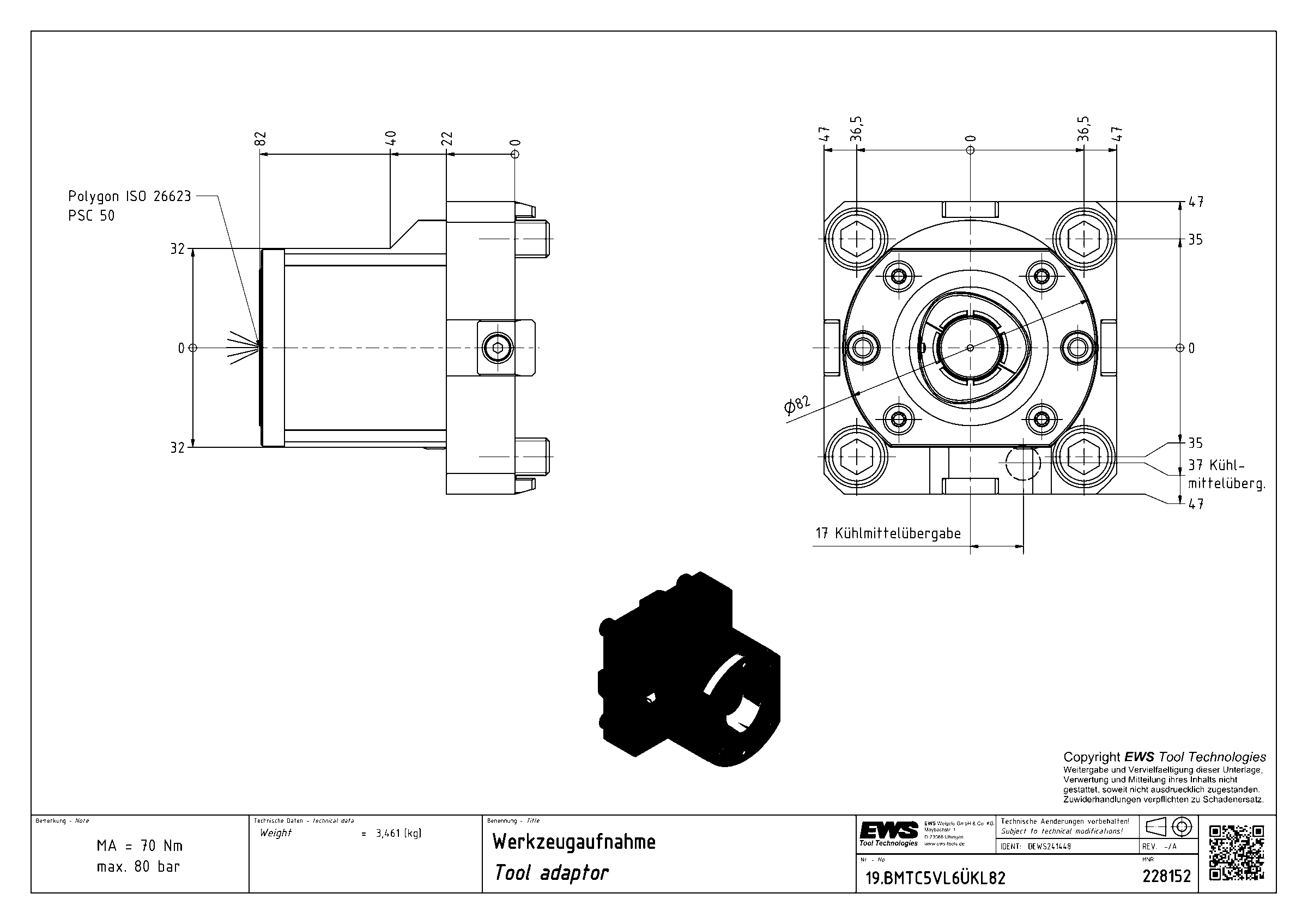

Адаптер для инструмента EWS 19.BMTC5VL6ÜKL82, BMT, полигональный хвостовик ISO 26623 (PSC 50)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB073A6515 |
| Код интерфейса инструмента | CCS05000195 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT65 |
| Присоединение инструмента | PSC 50 |
| Функциональная длина | 82 мм |
| Вылет LPR | 82 мм |
| Масса | 3,461 кг |
| Высота | 94 мм |
| Общая длина | 88,5 мм |
| Заказной номер EWS | 228152 |
| Радиальная высота | 47 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.BMTC5VL6ÜKL82 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка для борштанг
PSC — стандартизованный интерфейс
- Типоразмер PSC 50:
- Повторяемость ≤ 0,01 мм
- Момент затяжки 70 Н·м
- Усилие зажима 27 кН
- Стандартизованные адаптеры доступны по всему миру
- Интерфейс для приводного и статического инструмента
- Доступны сверхкороткие адаптеры без паза под захват
Другие типоразмеры серии
Адаптеры для инструмента EWS, присоединение к станку BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.BMTC5SL200ÜK | PSC 50 | BMT32E | 40 | 72 | 99 | 77,5 | |
| 19.BMTC5V550 | PSC 50 | BMT75 | 60 | 92 | 112 | 95,9 | |
| 19.BMTC5V550ÜK | PSC 50 | BMT75 | 60 | 92 | 112 | 95,9 | |
| 19.BMTC5VL2L80 | PSC 50 | BMT55 | 80 | 80 | 85 | 86,5 | |
| 19.BMTC5VL2ÜKL80 | PSC 50 | BMT55 | 80 | 80 | 85 | 86,5 | |
| 19.BMTC5VL6L82 | PSC 50 | BMT65 | 82 | 82 | 94 | 88,5 | |
| 19.BMTC5VL6ÜKL82 | PSC 50 | BMT65 | 82 | 82 | 94 | 88,5 | Текущая |
| 19.BMTC5VL6ÜKZ0X130 | PSC 50 | BMT65 | 130 | 162 | 94 | 167 | |
| 19.BMTC5VL6Z0X130 | PSC 50 | BMT65 | 130 | 162 | 94 | 167 | |
| 19.BMTC6BMT75ÜKZ107.5X90 | PSC 63 | BMT75 | 90 | 132 | 112 | 135,9 | |
| 19.BMTC6BMT75Z107.5X90 | PSC 63 | BMT75 | 90 | 132 | 112 | 135,9 | |
| 19.BMTC6BMT85 | PSC 63 | BMT85 | 85 | 127 | 124 | 133 |
Совместимость
Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.BMTC5VL6ÜKL82.
Инструмент статический19
- 27.C5C06WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C06WNL29, полигональный хвостовик ISO 26623 (PSC 50C), длина 29 мм
- 27.C5C08WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C08WNL29, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø08
- 27.C5C10WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C10WNL33, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø10
- 27.C5C12.7L50SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C12.7L50SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø12,7 мм (1/2")
- 27.C5C12.7WNL38Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C12.7WNL38, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø12,7 (1/2")
- 27.C5C12WNL38Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C12WNL38, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø12
- 27.C5C15.88L55SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C15.88L55SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø15,88 мм (5/8")
- 27.C5C15.88WNL41Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C15.88WNL41, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø15,88 (5/8")
- 27.C5C16WNL41Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C16WNL41, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø16
- 27.C5C19.05L55SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C19.05L55SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø19,05 мм (3/4")
- 27.C5C19.05WNL44Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C19.05WNL44, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø19,05 (3/4")
- 27.C5C20WNL44Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C20WNL44, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø20
- 27.C5C25WNL50Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C25WNL50, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø25
- 31.C5C25L34Державка цанговая EWS 31.C5C25L34, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER25 (d 2–16 мм, ступень 1,0 мм)
- 31.C5C32L38Державка цанговая EWS 31.C5C32L38, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER32 (d 3–20 мм, ступень 1,0 мм)
- 31.C5C40L58Державка цанговая EWS 31.C5C40L58, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER40 (d 4–26 мм, ступень 1,0 мм)
- 42.C5C22L12Оправка фрезерная осевая EWS 42.C5C22L12, полигональный хвостовик ISO 26623 (PSC 50C), длина 12 мм
- 42.C5C27L12Оправка фрезерная осевая EWS 42.C5C27L12, полигональный хвостовик ISO 26623 (PSC 50C), длина 12 мм
- 42.C5C32L18Оправка фрезерная осевая EWS 42.C5C32L18, полигональный хвостовик ISO 26623 (PSC 50C), длина 18 мм
Принадлежности и оснастка для настройки инструмента3
- ABV-PSC50Приспособление съёмное EWS ABV-PSC50, PSC 50
- MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250
- UMB100Приспособление монтажное EWS UMB100
Запчасти к инструменту1
- 29.C5SЗаглушка EWS 29.C5S, полигональный хвостовик ISO 26623 (PSC 50), материал: сталь 16MnCr5
