EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTC5VL6ÜKZ0X130

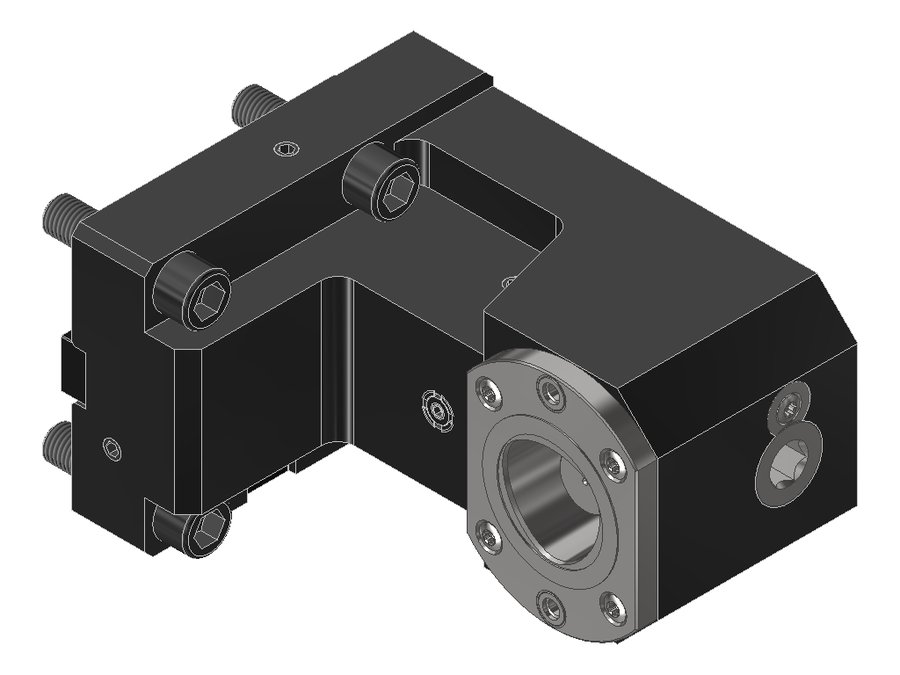

Адаптер для инструмента EWS 19.BMTC5VL6ÜKZ0X130, BMT, полигональный хвостовик ISO 26623 (PSC 50)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB073A6515 |
| Код интерфейса инструмента | CCS05000195 |
| Исполнение | левое |
| Присоединение к станку | BMT65 |
| Присоединение инструмента | PSC 50 |
| Функциональная длина | 130 мм |
| Вылет LPR | 162 мм |
| Масса | 8,69 кг |
| Высота | 94 мм |
| Общая длина | 167 мм |
| Ширина | 129 мм |
| Заказной номер EWS | 228153 |
| Радиальная ширина | 82 мм |
| Функциональная ширина | 0 мм |
Другие типоразмеры серии
Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.BMTC5V550 | PSC 50 | BMT75 | 60 | 92 | 112 | 95,9 | |
| 19.BMTC5V550ÜK | PSC 50 | BMT75 | 60 | 92 | 112 | 95,9 | |
| 19.BMTC5VL2L80 | PSC 50 | BMT55 | 80 | 80 | 85 | 86,5 | |
| 19.BMTC5VL2ÜKL80 | PSC 50 | BMT55 | 80 | 80 | 85 | 86,5 | |
| 19.BMTC5VL6L82 | PSC 50 | BMT65 | 82 | 82 | 94 | 88,5 | |
| 19.BMTC5VL6ÜKL82 | PSC 50 | BMT65 | 82 | 82 | 94 | 88,5 | |
| 19.BMTC5VL6ÜKZ0X130 | PSC 50 | BMT65 | 130 | 162 | 94 | 167 | Текущая |
| 19.BMTC5VL6Z0X130 | PSC 50 | BMT65 | 130 | 162 | 94 | 167 | |
| 19.BMTC6BMT75ÜKZ107.5X90 | PSC 63 | BMT75 | 90 | 132 | 112 | 135,9 | |
| 19.BMTC6BMT75Z107.5X90 | PSC 63 | BMT75 | 90 | 132 | 112 | 135,9 | |
| 19.BMTC6BMT85 | PSC 63 | BMT85 | 85 | 127 | 124 | 133 | |
| 19.BMTC6BMT85ÜK | PSC 63 | BMT85 | 85 | 127 | 124 | 133 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.BMTC5VL6ÜKZ0X130.
Принадлежности и оснастка для настройки инструмента3
- ABV-PSC50Приспособление съёмное EWS ABV-PSC50, PSC 50
- MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250, MW-BMT-SKT250
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
