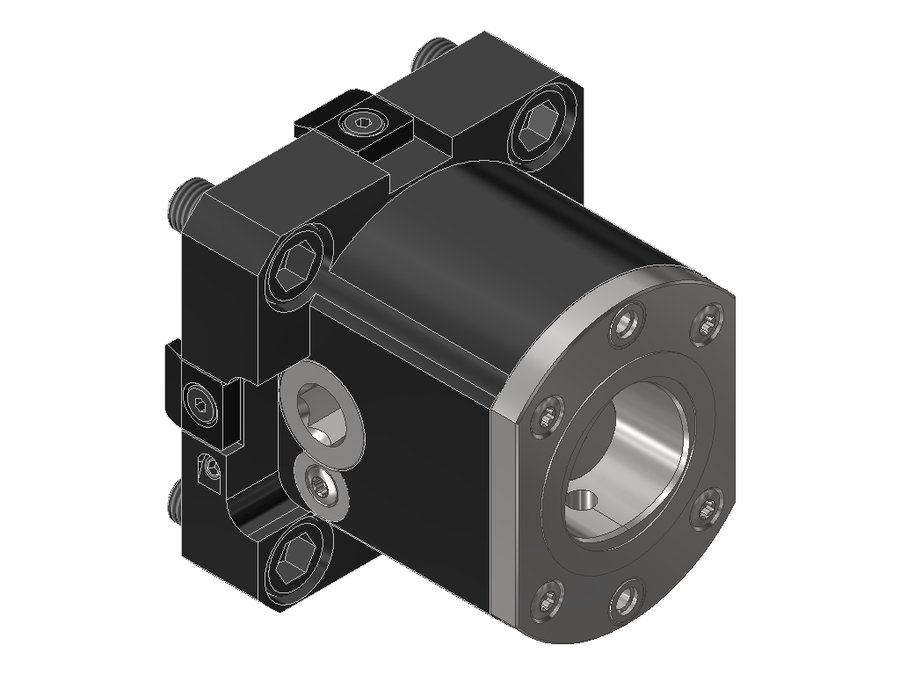

Адаптер для инструмента EWS 19.BMTC5VL6L82, BMT, полигональный хвостовик ISO 26623 (PSC 50)
EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTC5VL6L82

Адаптер для инструмента EWS 19.BMTC5VL6L82, BMT, полигональный хвостовик ISO 26623 (PSC 50)

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаCCS05000195
Исполнениенейтральное
Присоединение к станкуBMT65
Присоединение инструментаPSC 50
Функциональная длина82 мм
Вылет LPR82 мм
Масса3,461 кг
Высота94 мм
Общая длина88,5 мм
Заказной номер EWS198753
Радиальная высота47 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTC5SL200PSC 50BMT32E40729977,5
19.BMTC5SL200ÜKPSC 50BMT32E40729977,5
19.BMTC5V550PSC 50BMT75609211295,9
19.BMTC5V550ÜKPSC 50BMT75609211295,9
19.BMTC5VL2L80PSC 50BMT5580808586,5
19.BMTC5VL2ÜKL80PSC 50BMT5580808586,5
19.BMTC5VL6L82PSC 50BMT6582829488,5Текущая
19.BMTC5VL6ÜKL82PSC 50BMT6582829488,5
19.BMTC5VL6ÜKZ0X130PSC 50BMT6513016294167
19.BMTC5VL6Z0X130PSC 50BMT6513016294167
19.BMTC6BMT75ÜKZ107.5X90PSC 63BMT7590132112135,9
19.BMTC6BMT75Z107.5X90PSC 63BMT7590132112135,9
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTC5VL6L82.

Принадлежности и оснастка для настройки инструмента3

  • ABV-PSC50Приспособление съёмное EWS ABV-PSC50, PSC 50
  • MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250, MW-BMT-SKT250
  • UMB100Приспособление монтажное EWS UMB100, UMB100
