EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTC6VL8ÜKEK

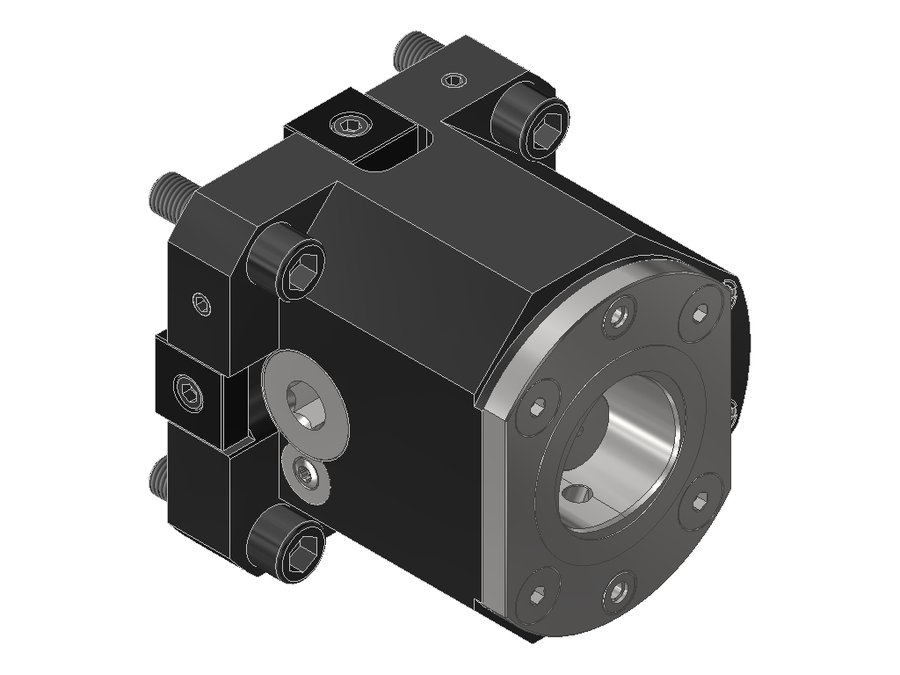

Адаптер для инструмента EWS 19.BMTC6VL8ÜKEK, BMT, полигональный хвостовик ISO 26623 (PSC 63)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB090A7515 |
| Код интерфейса инструмента | CCS06300195 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT75 |
| Присоединение инструмента | PSC 63 |
| Функциональная длина | 107 мм |
| Вылет LPR | 107 мм |
| Масса | 7,632 кг |
| Высота | 112 мм |
| Общая длина | 112,1 мм |
| Заказной номер EWS | 234400 |
| Радиальная высота | 56 мм |
Другие типоразмеры серии
Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.BMTC6SKT400 | PSC 63 | BMT75 | 110 | 152 | 112 | 156,9 | |
| 19.BMTC6V550 | PSC 63 | BMT75 | 60 | 102 | 112 | 105,9 | |
| 19.BMTC6V550ÜK | PSC 63 | BMT75 | 60 | 102 | 112 | 105,9 | |
| 19.BMTC6VL6L95 | PSC 63 | BMT65 | 95 | 95 | 105 | 101,5 | |
| 19.BMTC6VL6ÜKL95 | PSC 63 | BMT65 | 95 | 95 | 105 | 101,5 | |
| 19.BMTC6VL8EK | PSC 63 | BMT75 | 107 | 107 | 112 | 112,1 | |
| 19.BMTC6VL8ÜKEK | PSC 63 | BMT75 | 107 | 107 | 112 | 112,1 | Текущая |
| 19.BMTC6VT1100 | PSC 63 | BMT55x145 DN Solutions | 150 | 192 | 174 | 198 | |
| 19.BMTV5NL | EWS Varia V5 | BMT60 DMG Mori | 80 | 125 | 108 | 140 | |
| 19.BMTV5QSM350 | EWS Varia V5 | BMT80 Mazak | 120 | 164,5 | 98 | 191,5 | |
| 19.BMTVXT3BMT42 | EWS Varia VXT3 | BMT42 DMG Mori | 70 | 98 | 64 | 108 | |
| 19.BMTVXT3BMT45X65 | EWS Varia VXT3 | BMT45 | 65 | 95 | 75 | 99,6 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.BMTC6VL8ÜKEK.
Принадлежности и оснастка для настройки инструмента3
- ABV-PSC63Приспособление съёмное EWS ABV-PSC63, PSC 63
- MW-BMT-V550Приспособление монтажное EWS MW-BMT-V550, MW-BMT-V550
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
