EWS · Переходники с конусом Морзе с лапкой EWS, присоединение к станку SK · арт. 25.BT50MK4L95AL

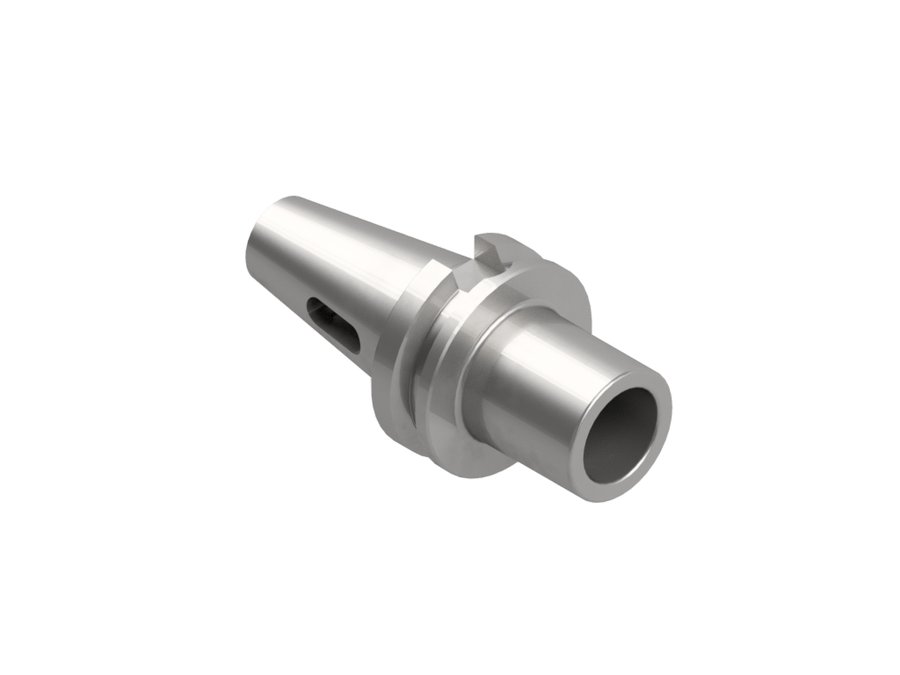

Переходник с конусом Морзе с лапкой EWS 25.BT50MK4L95AL, BT50, MK4, вылет LPR 95 мм
| Диаметр корпуса | 48 мм |
|---|---|
| Код интерфейса станка | SKG05005095 |
| Код интерфейса инструмента | MKD04002185 |
| Диаметр буртика | 100 мм |
| Присоединение к станку | SK50 BT форма J |
| Функциональная длина | 57 мм |
| Вылет LPR | 95 мм |
| Масса | 3,85 кг |
| Общая длина | 196,8 мм |
| Заказной номер EWS | W139876 |
| Макс. частота вращения | 25000 об/мин |
| Стандарт | ISO7388-2 (JIS B 6339) |
Другие типоразмеры серии
Переходники с конусом Морзе с лапкой EWS, присоединение к станку SK — 25 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.
| Артикул | Функциональная длина, мм | Вылет LPR, мм | Масса, кг | Общая длина, мм | Присоединение к станку | В список |
|---|---|---|---|---|---|---|
| 25.BT40MK2L117AL | 90 | 117 | 1,3 | 182,4 | SK40 BT форма J | |
| 25.BT50MK1L45AL | 7 | 45 | 3,7 | 146,8 | SK50 BT форма J | |
| 25.BT50MK4L95AL | 57 | 95 | 3,85 | 196,8 | SK50 BT форма J | Текущая |
| 25.HSK50AMK1L100AL | 74 | 100 | 0,7 | 125 | — | |
| 25.HSK50AMK2L120AL | 94 | 120 | 0,9 | 145 | — | |
| 25.HSK50AMK3L140AL | 114 | 140 | 1,3 | 165 | — | |
| 25.SK30MK1L50AL | 31 | 50 | 0,55 | 97,8 | SK30 форма A | |
| 25.SK30MK2L65AL | 46 | 65 | 0,6 | 112,8 | SK30 форма A | |
| 25.SK30MK3L80AL | 61 | 80 | 0,75 | 127,8 | SK30 форма A | |
| 25.SK40MK1L50AL | 31 | 50 | 0,93 | 118,4 | SK40 форма A | |
| 25.SK40MK2L50AL | 31 | 50 | 0,9 | 118,4 | SK40 форма A | |
| 25.SK40MK2L117AL | 98 | 117 | 1,33 | 185,4 | SK40 форма A |
