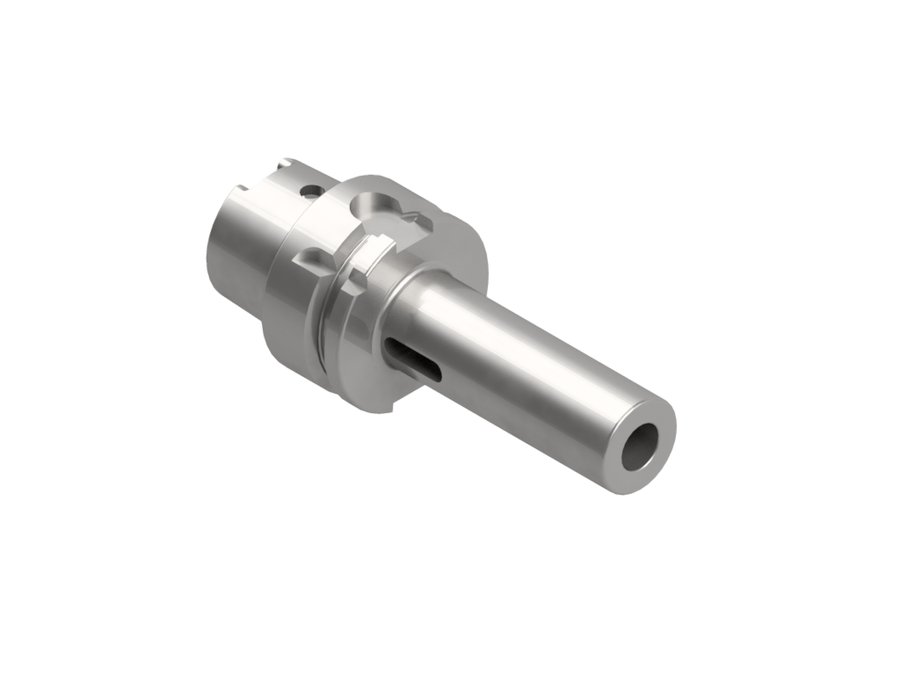

Переходник с конусом Морзе с лапкой EWS 25.HSK50AMK1L100AL, SK50A, MK1, вылет LPR 100 мм
EWS · Переходники с конусом Морзе с лапкой EWS, присоединение к станку SK · арт. 25.HSK50AMK1L100AL

Переходник с конусом Морзе с лапкой EWS 25.HSK50AMK1L100AL, SK50A, MK1, вылет LPR 100 мм

Диаметр корпуса25 мм
Код интерфейса станкаHSK05000195
Код интерфейса инструментаMKD01002185
Диаметр буртика50 мм
Функциональная длина74 мм
Вылет LPR100 мм
Масса0,7 кг
Общая длина125 мм
Заказной номер EWSW139616
Макс. частота вращения25000 об/мин
СтандартISO12164-1 (HSK)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Переходники с конусом Морзе с лапкой EWS, присоединение к станку SK — 25 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулФункциональная длина, ммВылет LPR, ммМасса, кгОбщая длина, ммПрисоединение к станкуВ список
25.BT40MK2L117AL901171,3182,4SK40 BT Form J
25.BT50MK1L45AL7453,7146,8SK50 BT Form J
25.BT50MK4L95AL57953,85196,8SK50 BT Form J
25.HSK50AMK1L100AL741000,7125—Текущая
25.HSK50AMK2L120AL941200,9145—
25.HSK50AMK3L140AL1141401,3165—
25.SK30MK1L50AL31500,5597,8SK30 Form A
25.SK30MK2L65AL46650,6112,8SK30 Form A
25.SK30MK3L80AL61800,75127,8SK30 Form A
25.SK40MK1L50AL31500,93118,4SK40 Form A
25.SK40MK2L50AL31500,9118,4SK40 Form A
25.SK40MK2L117AL981171,33185,4SK40 Form A
Показать ещё · всего в серии 25

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 25.HSK50AMK1L100AL.

Запчасти к инструменту1

  • KV HSK50-AТрубка подвода СОЖ EWS KV HSK50-A, DIN69895, M16x1
