EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, присоединение к станку VDI · арт. 27.2020WN

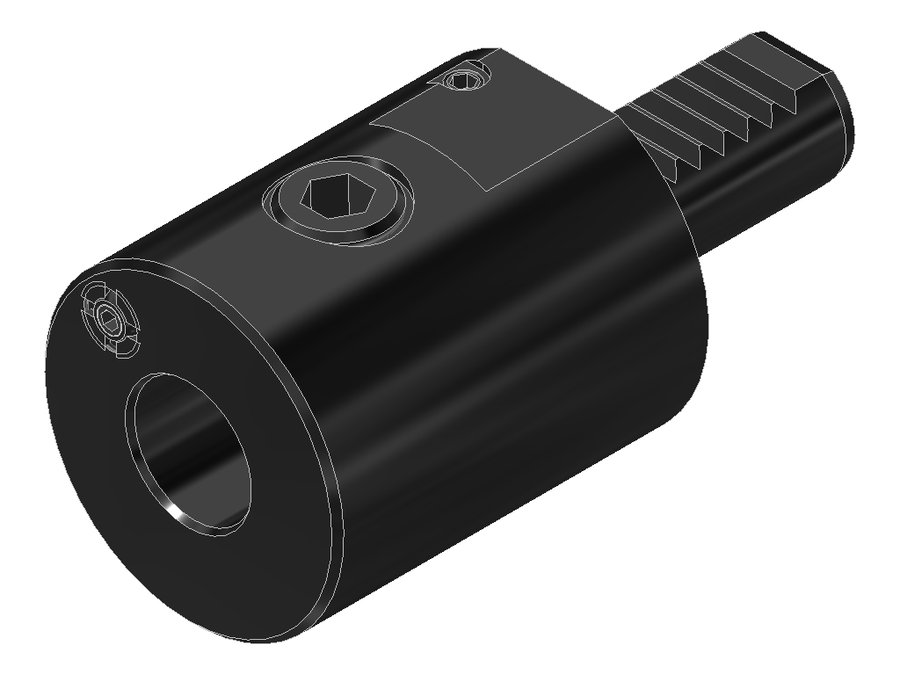

Адаптер под цилиндрический хвостовик инструмента EWS 27.2020WN, хвостовик Ø20, Weldon / Whistle Notch Ø20
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 50 мм |
| Код интерфейса станка | ZYV02000115 |
| Код интерфейса инструмента | ZYL02001315 |
| Диаметр буртика | 50 мм |
| Диаметр хвостовика | 20 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI20 |
| Присоединение инструмента | Whistle Notch Ø20 |
| Функциональная длина | 11 мм |
| Вылет LPR | 62 мм |
| Масса | 0,867 кг |
| Общая длина | 102 мм |
| Заказной номер EWS | 135862 |
Описание
Державка для цельных свёрл
Державки для цельных свёрл со шлифованной торцевой опорной поверхностью. Подходят только для инструмента с внутренним подводом СОЖ.
Универсальное применение
Подходит для державок для цельных свёрл с параллельной поверхностью или скосом 2°.
Другие типоразмеры серии
Адаптеры под цилиндрический хвостовик инструмента EWS, присоединение к станку VDI — 31 позиция серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 27.2020WN | 20 | VDI20 | Whistle Notch Ø20 | 11 | 62 | 102 | Текущая |
| 27.2025WN | 20 | VDI20 | Whistle Notch Ø25 | 11 | 67 | 107 | |
| 27.2525 | 25 | VDI25 | Weldon Ø25 | 12 | 71 | 119 | |
| 27.3006WN | 30 | VDI30 | Whistle Notch Ø6 | 33 | 67 | 122 | |
| 27.3008WN | 30 | VDI30 | Whistle Notch Ø8 | 28 | 67 | 122 | |
| 27.3010WN | 30 | VDI30 | Whistle Notch Ø10 | 27 | 67 | 122 | |
| 27.3012WN | 30 | VDI30 | Whistle Notch Ø12 | 22 | 67 | 122 | |
| 27.3014WN | 30 | VDI30 | Whistle Notch Ø14 | 22 | 67 | 122 | |
| 27.3016 | 30 | VDI30 | Weldon Ø16 | 13 | 67 | 122 | |
| 27.3016WN | 30 | VDI30 | Whistle Notch Ø16 | 19 | 67 | 122 | |
| 27.3016WNG300RL | 30 | VDI30 | Weldon Ø16 | 90 | 115 | 170 | |
| 27.3016WNG300RLV | 30 | VDI30 | Weldon Ø16 | 90 | 115 | 170 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 27.2020WN.
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
