EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, присоединение к станку VDI · арт. 27.3016WNG300RL

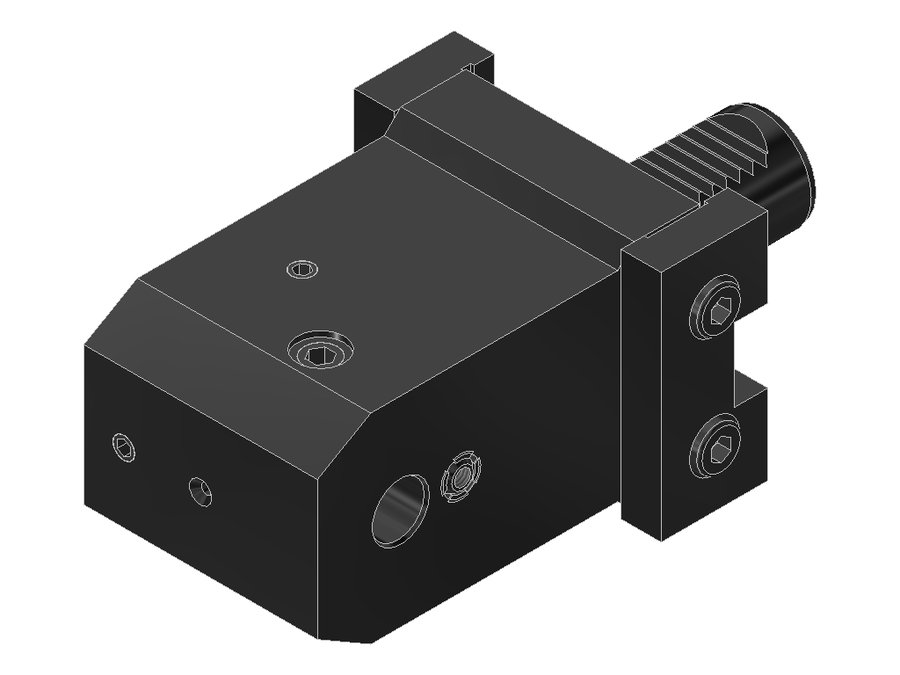

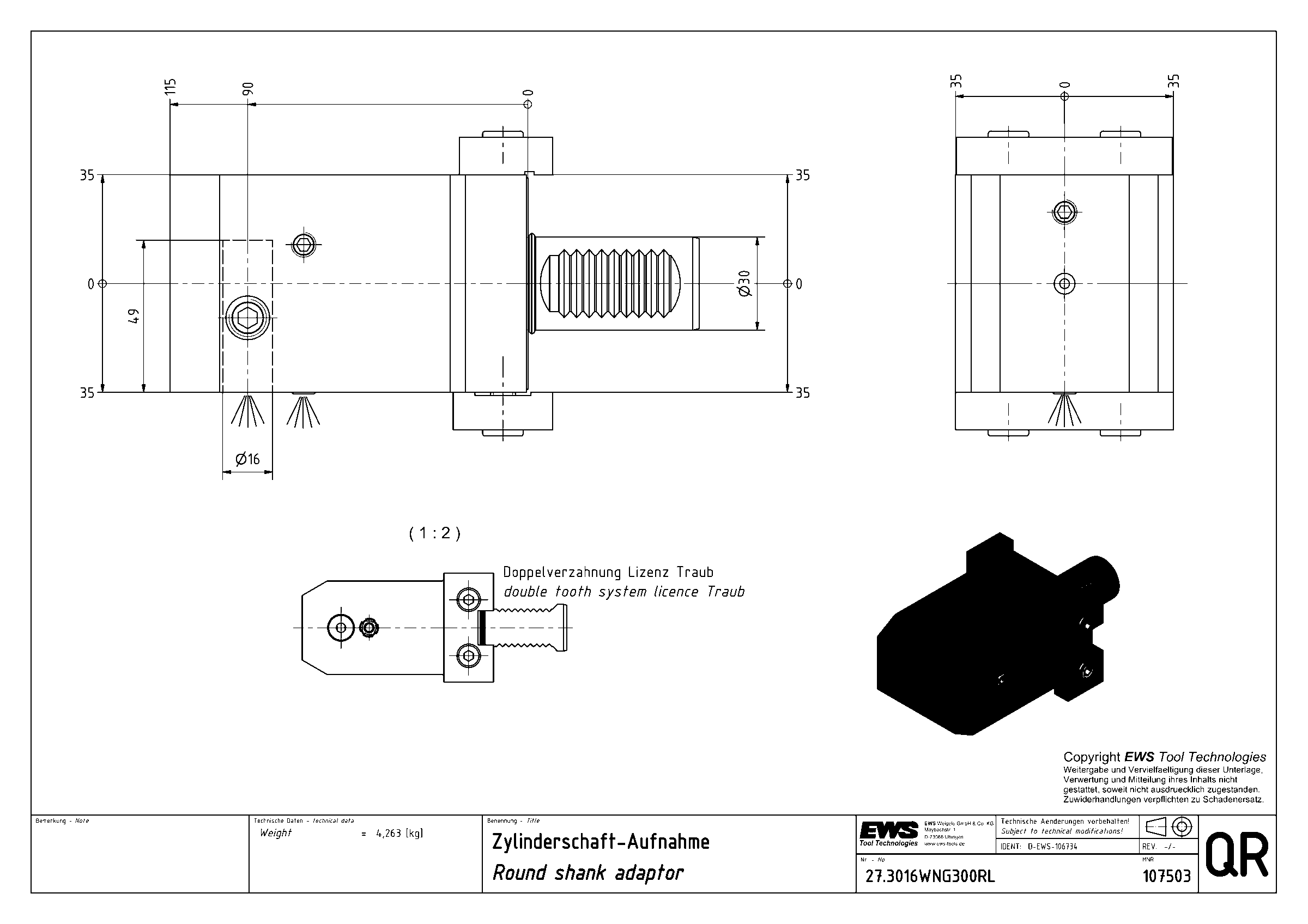

Адаптер под цилиндрический хвостовик инструмента EWS 27.3016WNG300RL, хвостовик Ø30, Weldon / Whistle Notch Ø16
| Система фиксации в гнезде | упорно-зажимная планка |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | ZYL01601015 |
| Диаметр хвостовика | 30 мм |
| Исполнение | правое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | Weldon Ø16 |
| Функциональная длина | 90 мм |
| Вылет LPR | 115 мм |
| Масса | 4,263 кг |
| Высота | 70 мм |
| Общая длина | 170 мм |
| Ширина | 70 мм |
| Заказной номер EWS | 107503 |
| Радиальная ширина | 35 мм |
| Функциональная ширина | 35 мм |
Описание
Державка для цельных свёрл
Державки для цельных свёрл со шлифованной торцевой опорной поверхностью. Подходят только для инструмента с внутренним подводом СОЖ.
Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
Другие типоразмеры серии
Адаптеры под цилиндрический хвостовик инструмента EWS, присоединение к станку VDI — 31 позиция серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 27.3008WN | 30 | VDI30 | Whistle Notch Ø8 | 28 | 67 | 122 | |
| 27.3010WN | 30 | VDI30 | Whistle Notch Ø10 | 27 | 67 | 122 | |
| 27.3012WN | 30 | VDI30 | Whistle Notch Ø12 | 22 | 67 | 122 | |
| 27.3014WN | 30 | VDI30 | Whistle Notch Ø14 | 22 | 67 | 122 | |
| 27.3016 | 30 | VDI30 | Weldon Ø16 | 13 | 67 | 122 | |
| 27.3016WN | 30 | VDI30 | Whistle Notch Ø16 | 19 | 67 | 122 | |
| 27.3016WNG300RL | 30 | VDI30 | Weldon Ø16 | 90 | 115 | 170 | Текущая |
| 27.3016WNG300RLV | 30 | VDI30 | Weldon Ø16 | 90 | 115 | 170 | |
| 27.3018WN | 30 | VDI30 | Whistle Notch Ø18 | 19 | 67 | 122 | |
| 27.3020 | 30 | VDI30 | Weldon Ø20 | 13 | 67 | 122 | |
| 27.3020WN | 30 | VDI30 | Whistle Notch Ø20 | 17 | 67 | 122 | |
| 27.3025 | 30 | VDI30 | Weldon Ø25 | 12 | 71 | 126 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 27.3016WNG300RL.
Принадлежности и оснастка для настройки инструмента2
- MW-VDI30-TNX/TNCПриспособление монтажное EWS MW-VDI30-TNX/TNC
- UMB100Приспособление монтажное EWS UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Подходит к позициям
У этих позиций 27.3016WNG300RL указан производителем как подходящий.
Инструмент статический1
- WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
