EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, присоединение к станку VDI · арт. 27.3016

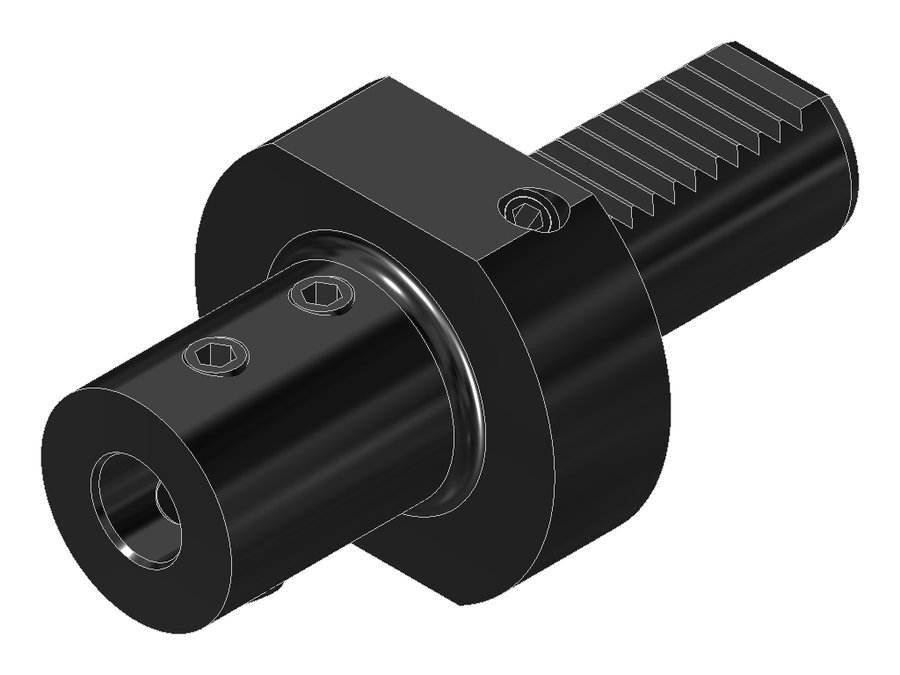

Адаптер под цилиндрический хвостовик инструмента EWS 27.3016, хвостовик Ø30, отверстие Ø16 мм

Описание

Державка для цельных свёрл

Державки для цельных свёрл со шлифованной торцевой опорной поверхностью. Подходят только для инструмента с внутренним подводом СОЖ.

Универсальное применение

Подходит для державок для цельных свёрл с параллельной поверхностью или скосом 2°.

Адаптеры под цилиндрический хвостовик инструмента EWS, присоединение к станку VDI — 31 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

Артикул	Диаметр хвостовика, мм	Присоединение к станку	Присоединение инструмента	Функциональная длина, мм	Вылет LPR, мм	Общая длина, мм	В список
27.2525	25	VDI25	Weldon Ø25	12	71	119
27.3006WN	30	VDI30	Whistle Notch Ø6	33	67	122
27.3008WN	30	VDI30	Whistle Notch Ø8	28	67	122
27.3010WN	30	VDI30	Whistle Notch Ø10	27	67	122
27.3012WN	30	VDI30	Whistle Notch Ø12	22	67	122
27.3014WN	30	VDI30	Whistle Notch Ø14	22	67	122
27.3016	30	VDI30	Weldon Ø16	13	67	122	Текущая
27.3016WN	30	VDI30	Whistle Notch Ø16	19	67	122
27.3016WNG300RL	30	VDI30	Weldon Ø16	90	115	170
27.3016WNG300RLV	30	VDI30	Weldon Ø16	90	115	170
27.3018WN	30	VDI30	Whistle Notch Ø18	19	67	122
27.3020	30	VDI30	Weldon Ø20	13	67	122

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 27.3016.

У этих позиций 27.3016 указан производителем как подходящий.

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?
