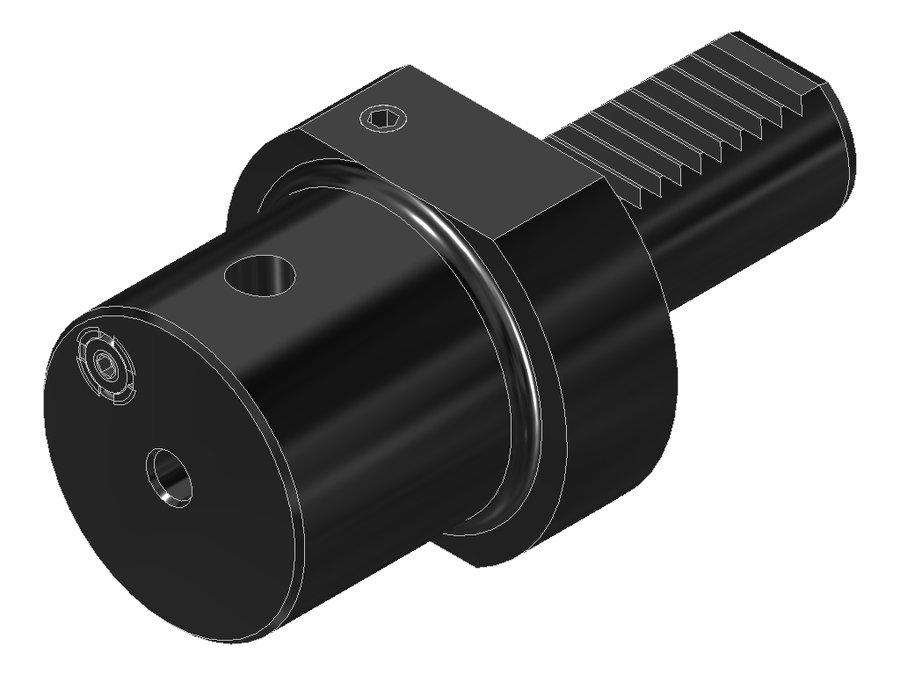

Адаптер под цилиндрический хвостовик инструмента EWS 27.3008WN, хвостовик Ø30, Weldon / Whistle Notch Ø08
EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, присоединение к станку VDI · арт. 27.3008WN

Адаптер под цилиндрический хвостовик инструмента EWS 27.3008WN, хвостовик Ø30, Weldon / Whistle Notch Ø08

Угол выхода0°
Диаметр корпуса52 мм
Код интерфейса станкаZYV03000115
Код интерфейса инструментаZYL00801315
Диаметр буртика68 мм
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментаWhistle Notch Ø8
Функциональная длина28 мм
Вылет LPR67 мм
Масса1,469 кг
Общая длина122 мм
Заказной номер EWS135865

Описание

Державка для цельных свёрл

Державки для цельных свёрл со шлифованной торцевой опорной поверхностью. Подходят только для инструмента с внутренним подводом СОЖ.

Универсальное применение

Подходит для державок для цельных свёрл с параллельной поверхностью или скосом 2°.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

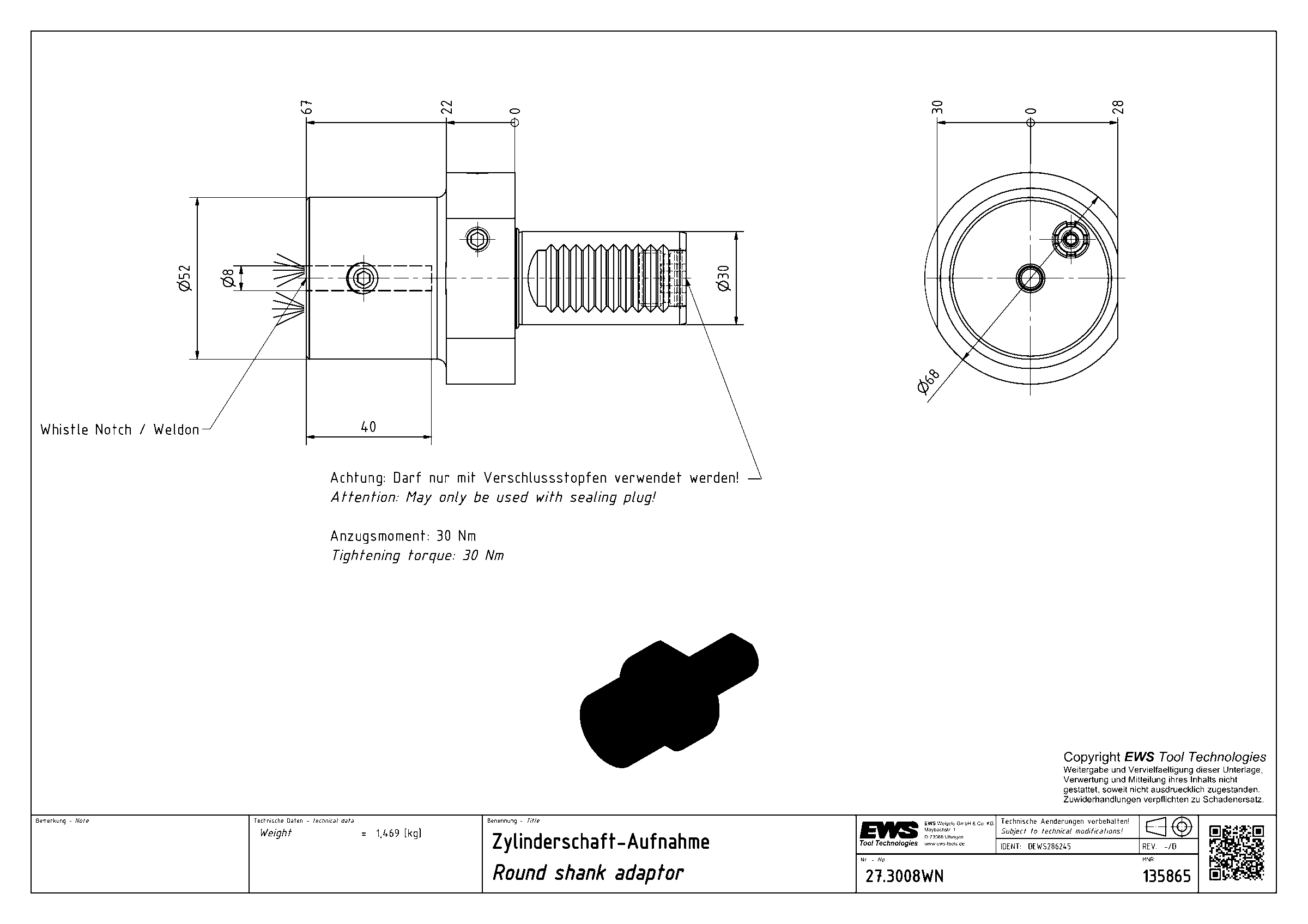

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Адаптеры под цилиндрический хвостовик инструмента EWS, присоединение к станку VDI — 31 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.2020WN20VDI20Whistle Notch Ø201162102
27.2025WN20VDI20Whistle Notch Ø251167107
27.252525VDI25Weldon Ø251271119
27.3006WN30VDI30Whistle Notch Ø63367122
27.3008WN30VDI30Whistle Notch Ø82867122Текущая
27.3010WN30VDI30Whistle Notch Ø102767122
27.3012WN30VDI30Whistle Notch Ø122267122
27.3014WN30VDI30Whistle Notch Ø142267122
27.301630VDI30Weldon Ø161367122
27.3016WN30VDI30Whistle Notch Ø161967122
27.3016WNG300RL30VDI30Weldon Ø1690115170
27.3016WNG300RLV30VDI30Weldon Ø1690115170
Показать ещё · всего в серии 31

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 27.3008WN.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Подходит к позициям

У этих позиций 27.3008WN указан производителем как подходящий.

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
