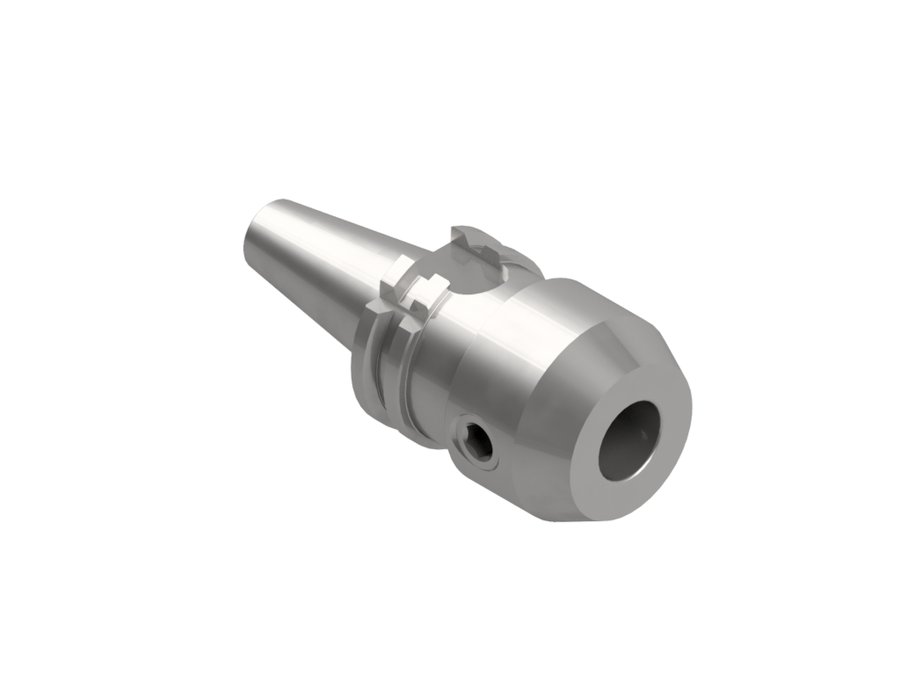

Оправка для концевых фрез с лыской Weldon EWS 27.SK3016WL63, SK30, d 16 мм, вылет LPR 63 мм
EWS · Оправки для концевых фрез с лыской Weldon EWS, присоединение к станку SK · арт. 27.SK3016WL63

Оправка для концевых фрез с лыской Weldon EWS 27.SK3016WL63, SK30, d 16 мм, вылет LPR 63 мм

Диаметр корпуса48 мм
Код интерфейса станкаSKG03001195
Код интерфейса инструментаZYL01601015
Диаметр буртика50 мм
Исполнениенейтральное
Присоединение к станкуSK30 форма A
Присоединение инструментаWeldon Ø16
Функциональная длина44 мм
Вылет LPR63 мм
Масса0,9 кг
Общая длина110,8 мм
Заказной номер EWSW139025
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Оправки для концевых фрез с лыской Weldon EWS, присоединение к станку SK — 145 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
27.HSK50A20WL80Weldon Ø205480105—
27.SK3006WL50Weldon Ø6315097,8SK30 форма A
27.SK3008WL50Weldon Ø8315097,8SK30 форма A
27.SK3010WL50Weldon Ø10315097,8SK30 форма A
27.SK3012WL50Weldon Ø12315097,8SK30 форма A
27.SK3014WL63Weldon Ø144463110,8SK30 форма A
27.SK3016WL63Weldon Ø164463110,8SK30 форма AТекущая
27.SK3018WL63Weldon Ø184463110,8SK30 форма A
27.SK3020WL70Weldon Ø205170117,8SK30 форма A
27.SK4006WL50Weldon Ø63150118,4SK40 форма A
27.SK4006WL100Weldon Ø681100168,4SK40 форма A
27.SK4006WL130Weldon Ø6111130198,4SK40 форма A
Показать ещё · всего в серии 145
