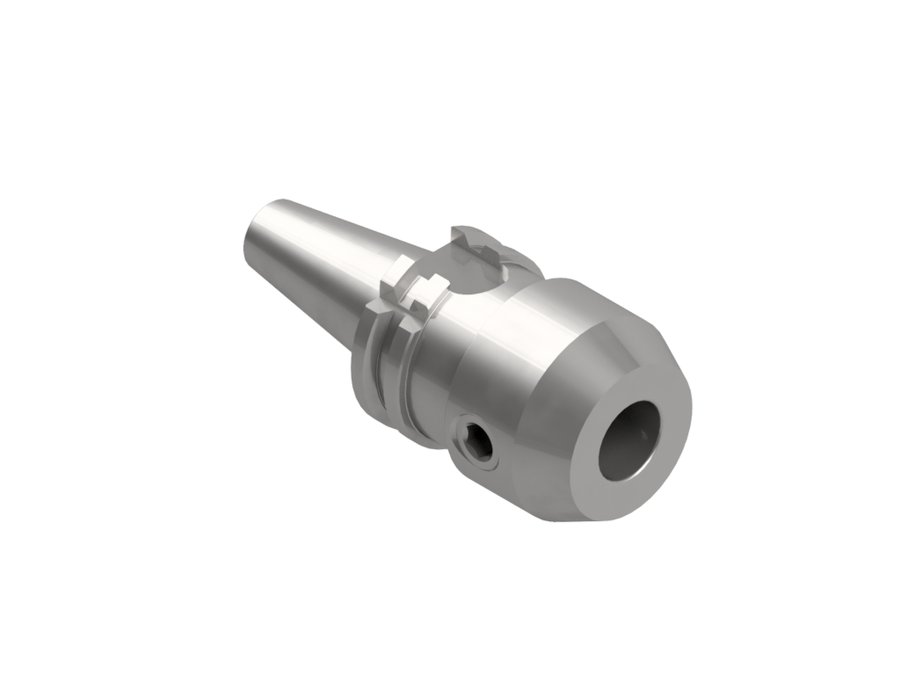

Оправка для концевых фрез с лыской Weldon EWS 27.SK3020WL70, SK30, d 20 мм, вылет LPR 70 мм
EWS · Оправки для концевых фрез с лыской Weldon EWS, присоединение к станку SK · арт. 27.SK3020WL70

Оправка для концевых фрез с лыской Weldon EWS 27.SK3020WL70, SK30, d 20 мм, вылет LPR 70 мм

Диаметр корпуса52 мм
Код интерфейса станкаSKG03001195
Код интерфейса инструментаZYL02001015
Диаметр буртика50 мм
Исполнениенейтральное
Присоединение к станкуSK30 форма A
Присоединение инструментаWeldon Ø20
Функциональная длина51 мм
Вылет LPR70 мм
Масса1 кг
Общая длина117,8 мм
Заказной номер EWSW139027
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Оправки для концевых фрез с лыской Weldon EWS, присоединение к станку SK — 145 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
27.SK3008WL50Weldon Ø8315097,8SK30 форма A
27.SK3010WL50Weldon Ø10315097,8SK30 форма A
27.SK3012WL50Weldon Ø12315097,8SK30 форма A
27.SK3014WL63Weldon Ø144463110,8SK30 форма A
27.SK3016WL63Weldon Ø164463110,8SK30 форма A
27.SK3018WL63Weldon Ø184463110,8SK30 форма A
27.SK3020WL70Weldon Ø205170117,8SK30 форма AТекущая
27.SK4006WL50Weldon Ø63150118,4SK40 форма A
27.SK4006WL100Weldon Ø681100168,4SK40 форма A
27.SK4006WL130Weldon Ø6111130198,4SK40 форма A
27.SK4006WL160Weldon Ø6141160228,4SK40 форма A
27.SK4006WL200Weldon Ø6181200268,4SK40 форма A
Показать ещё · всего в серии 145
