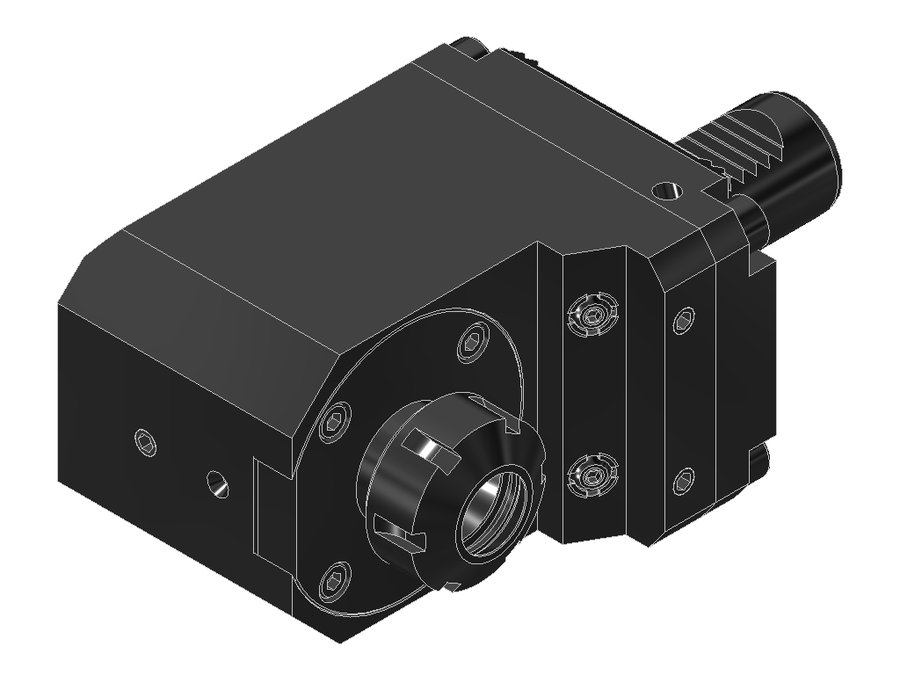

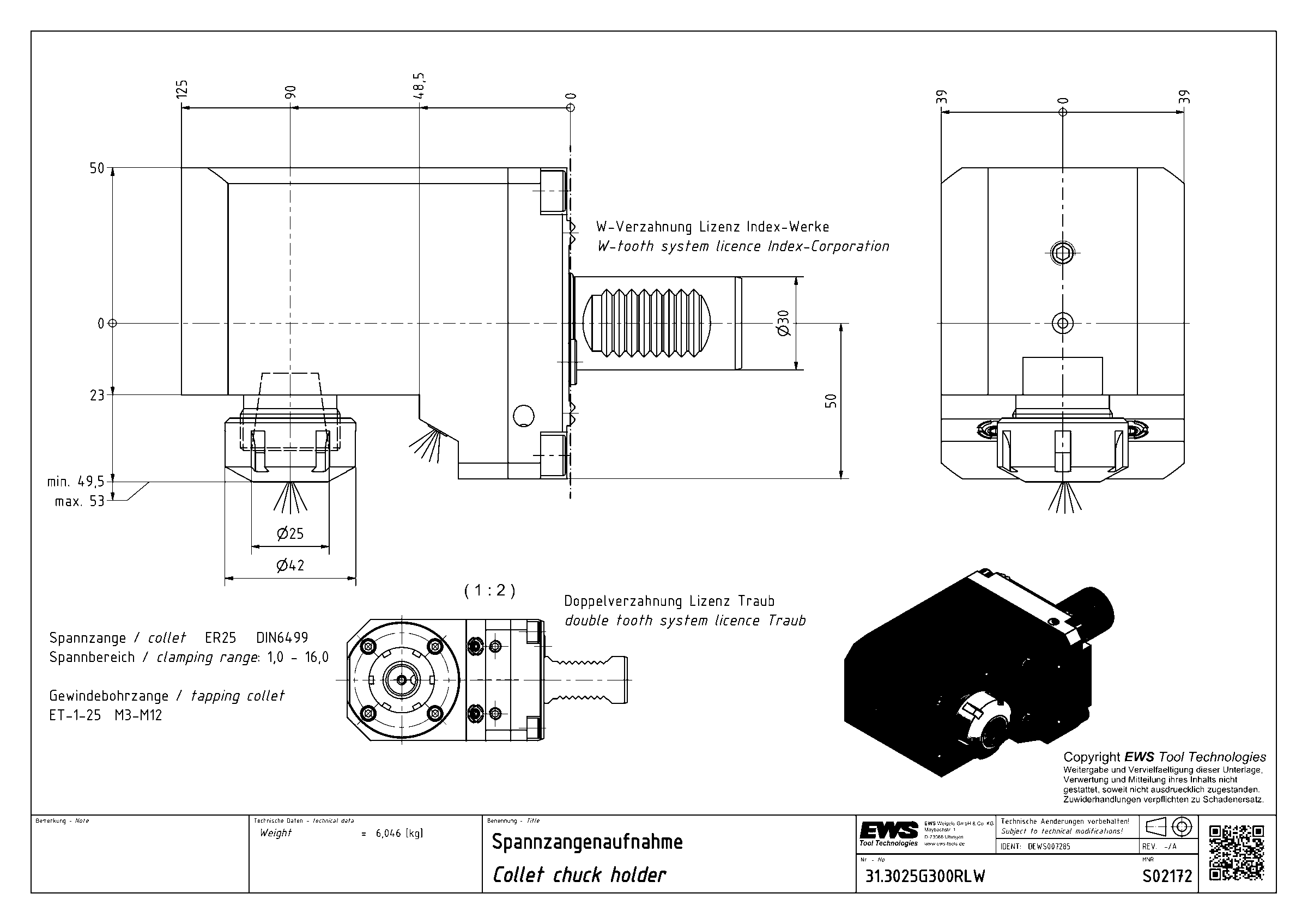

Державка цанговая EWS 31.3025G300RLW, хвостовик Ø30, под цанги, код 250 430E
EWS · Державки цанговые EWS, присоединение к станку VDI · арт. 31.3025G300RLW

Державка цанговая EWS 31.3025G300RLW, хвостовик Ø30, под цанги, код 250 430E

Система фиксации в гнездеW-зубчатое соединение
Угол выхода90°
Код интерфейса станкаZYW03000115
Код интерфейса инструментаSZD02500295
Размер цангиER25
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментацанга ER25
Функциональная длина90 мм
Вылет LPR125 мм
Масса6,046 кг
Высота78 мм
Общая длина180 мм
Ширина101 мм
Заказной номер EWSS02172
Радиальная ширина50 мм
Функциональная ширина51 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.3025G300RLW в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для цанг

Патрон цанговый с накидными гайками.

Внимание: необходимо соблюдать момент затяжки, указанный производителем цанговых патронов.

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • Максимальный момент затяжки: 90 Н·м

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Технические особенности

  • Крышку нельзя переоборудовать
  • С помощью крышки нельзя изменить направление обработки между главным шпинделем и противошпинделем

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки цанговые EWS, присоединение к станку VDI — 64 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.2532G200RLW25VDI25цанга ER3270105152,95
31.302530VDI30цанга ER255555110
31.3025CTXL30VDI30цанга ER2585115170
31.3025CTXLTF30VDI30цанга ER2585115170
31.3025DTNC6530VDI30цанга ER257095150
31.3025E365L30VDI30цанга ER25100130185
31.3025G300RLW30VDI30цанга ER2590125180Текущая
31.3025LCTXL30VDI30цанга ER25100130185
31.3025LCTXR30VDI30цанга ER25100130185
31.3025LCTXRL30VDI30цанга ER25100130185
31.3025LCTXRLTFL30VDI30цанга ER25100130185
31.3025LCTXRLTFR30VDI30цанга ER25100130185

Совместимость

Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.3025G300RLW.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Ключи и отвёртки2

  • 225 (EWS 106732)Ключ для зажимной гайки EWS 225
  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1
