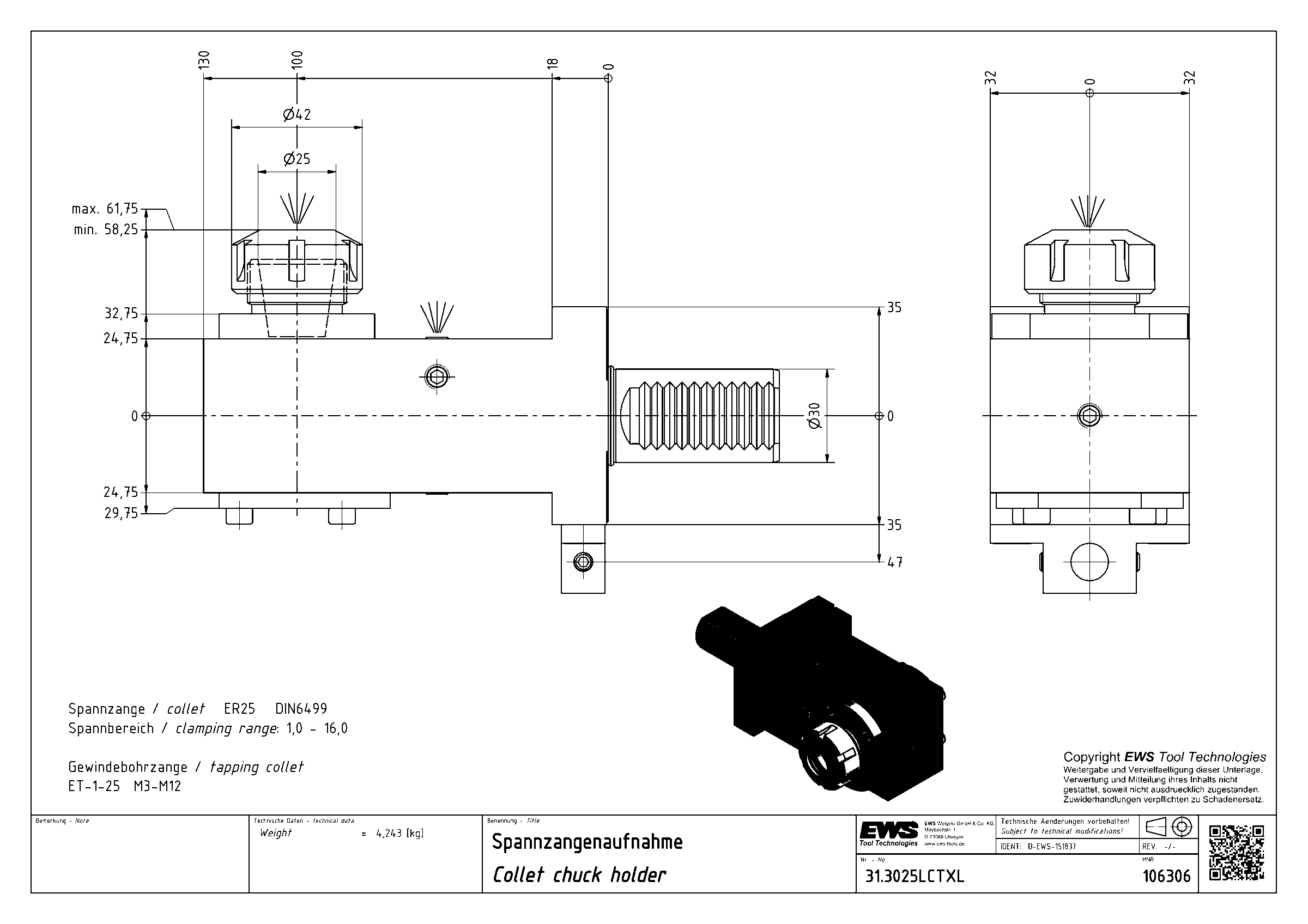

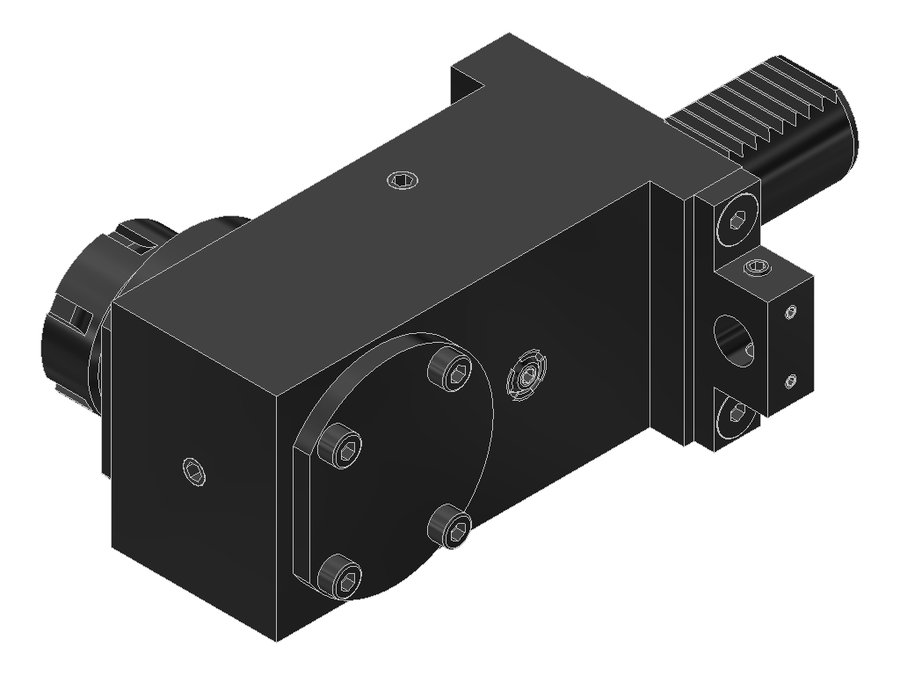

Державка цанговая EWS 31.3025LCTXL, хвостовик Ø30, под цанги, код 250 430E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Диаметр хвостовика | 30 мм |
| Исполнение | левое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 100 мм |
| Вылет LPR | 130 мм |
| Масса | 4,243 кг |
| Высота | 64 мм |
| Общая длина | 185 мм |
| Ширина | 84,5 мм |
| Заказной номер EWS | 106306 |
| Радиальная ширина | 24,75 мм |
| Функциональная ширина | 59,75 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 31.3025LCTXL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка для цанг
Патрон цанговый с накидными гайками.
Внимание: необходимо соблюдать момент затяжки, указанный производителем цанговых патронов.
Патрон цанговый ER25 DIN 6499
- Диапазон зажима Ø2–16 мм
- Для цанги 250 430E
- Максимальный момент затяжки: 90 Н·м
Другие типоразмеры серии
Державки цанговые EWS, присоединение к станку VDI — 64 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 31.3025 | 30 | VDI30 | цанга ER25 | 55 | 55 | 110 | |
| 31.3025CTXL | 30 | VDI30 | цанга ER25 | 85 | 115 | 170 | |
| 31.3025CTXLTF | 30 | VDI30 | цанга ER25 | 85 | 115 | 170 | |
| 31.3025DTNC65 | 30 | VDI30 | цанга ER25 | 70 | 95 | 150 | |
| 31.3025E365L | 30 | VDI30 | цанга ER25 | 100 | 130 | 185 | |
| 31.3025G300RLW | 30 | VDI30 | цанга ER25 | 90 | 125 | 180 | |
| 31.3025LCTXL | 30 | VDI30 | цанга ER25 | 100 | 130 | 185 | Текущая |
| 31.3025LCTXR | 30 | VDI30 | цанга ER25 | 100 | 130 | 185 | |
| 31.3025LCTXRL | 30 | VDI30 | цанга ER25 | 100 | 130 | 185 | |
| 31.3025LCTXRLTFL | 30 | VDI30 | цанга ER25 | 100 | 130 | 185 | |
| 31.3025LCTXRLTFR | 30 | VDI30 | цанга ER25 | 100 | 130 | 185 | |
| 31.3025LCTXRTF | 30 | VDI30 | цанга ER25 | 100 | 130 | 185 |
Совместимость
Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.3025LCTXL.
Цанги7
- 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм
Ключи и отвёртки2
- 225 (EWS 106732)Ключ для зажимной гайки EWS 225
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Гайки цанговые1
- 125 (EWS 104740)Гайка EWS 125, тип UM/RD
Подходит к позициям
У этих позиций 31.3025LCTXL указан производителем как подходящий.
Инструмент статический1
- WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
