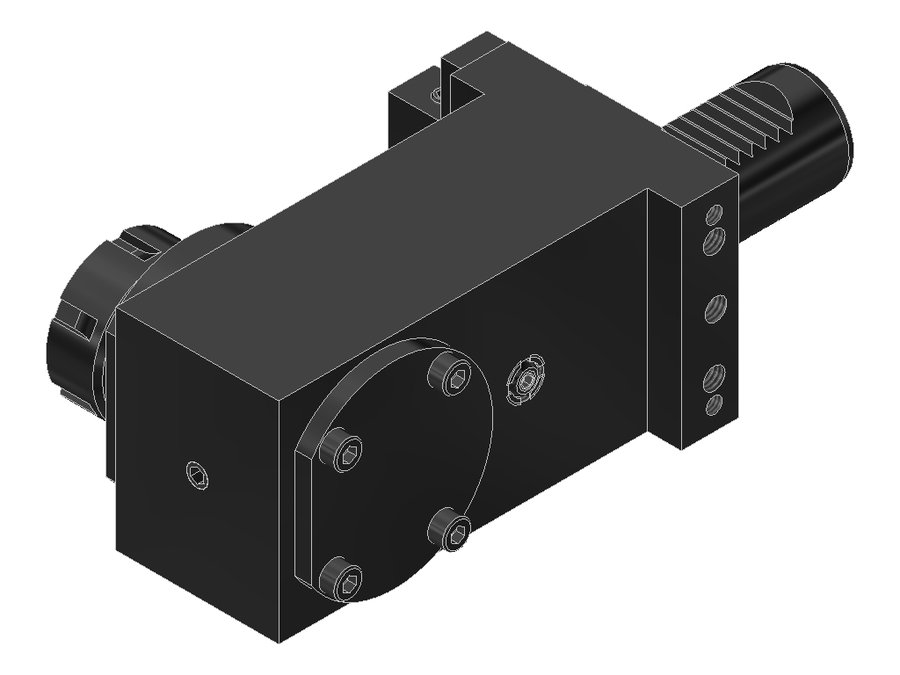

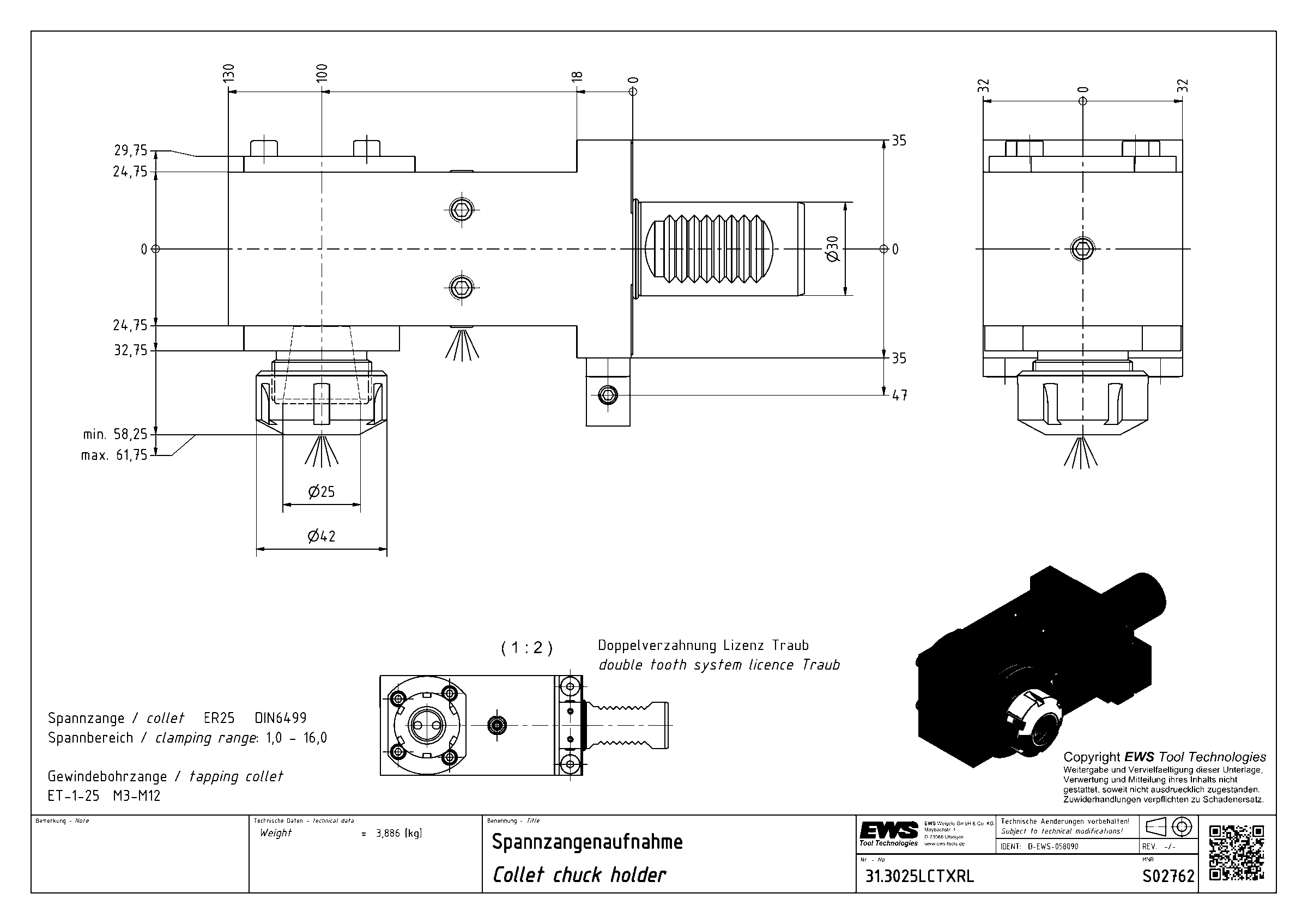

Державка цанговая EWS 31.3025LCTXRL, хвостовик Ø30, под цанги, код 250 430E
EWS · Державки цанговые EWS, присоединение к станку VDI · арт. 31.3025LCTXRL

Державка цанговая EWS 31.3025LCTXRL, хвостовик Ø30, под цанги, код 250 430E

Система фиксации в гнездештифт (планка)
Угол выхода90°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаSZD02500295
Размер цангиER25
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментацанга ER25
Функциональная длина100 мм
Вылет LPR130 мм
Масса3,886 кг
Высота64 мм
Общая длина185 мм
Ширина84,5 мм
Заказной номер EWSS02762
Радиальная ширина24,75 мм
Функциональная ширина59,75 мм
