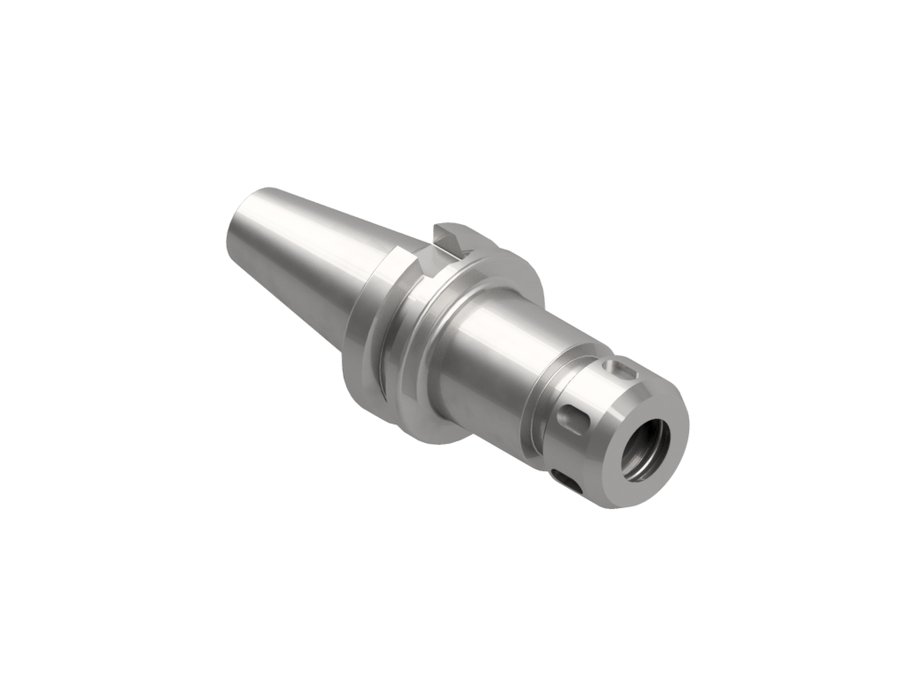

Патрон цанговый OZ EWS 31.BT40Z25L70, BT40, OZ25, вылет LPR 70 мм
| Диаметр корпуса | 60 мм |
|---|---|
| Код интерфейса станка | SKG04005195 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | OZ25 |
| Диаметр буртика | 63 мм |
| Исполнение | нейтральное |
| Присоединение к станку | SK40 BT |
| Функциональная длина | 43 мм |
| Вылет LPR | 70 мм |
| Масса | 1,4 кг |
| Общая длина | 135,4 мм |
| Заказной номер EWS | W139356 |
| Макс. частота вращения | 25000 об/мин |
| Стандарт | ISO7388-2 (JIS B 6339) |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 31.BT40Z25L70 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Другие типоразмеры серии
Патроны цанговые OZ EWS, присоединение к станку SK — 14 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.
| Артикул | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Присоединение к станку | В список |
|---|---|---|---|---|---|
| 31.BT30Z16L60 | 38 | 60 | 108,3 | SK30 BT | |
| 31.BT40Z16L70 | 43 | 70 | 135,4 | SK40 BT | |
| 31.BT40Z25L70 | 43 | 70 | 135,4 | SK40 BT | Текущая |
| 31.HSK50AZ16L100 | 74 | 100 | 125 | — | |
| 31.HSK50AZ25L100 | 74 | 100 | 125 | — | |
| 31.SK40Z16L70 | 51 | 70 | 138,4 | SK40 форма A | |
| 31.SK40Z16L100 | 81 | 100 | 168,4 | SK40 форма A | |
| 31.SK40Z25L70 | 81 | 70 | 138,4 | SK40 форма A | |
| 31.SK40Z25L100 | 81 | 100 | 168,4 | SK40 форма A | |
| 31.SK40Z32L90 | 71 | 90 | 158,4 | SK40 форма A | |
| 31.SK50Z16L70 | 51 | 70 | 171,8 | SK50 форма A | |
| 31.SK50Z25L70 | 51 | 70 | 171,8 | SK50 форма A |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.BT40Z25L70.
Цанги5
- 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
Гайки цанговые1
- 025 (EWS 104762)Гайка EWS 025, тип OZ, DIN 6388
