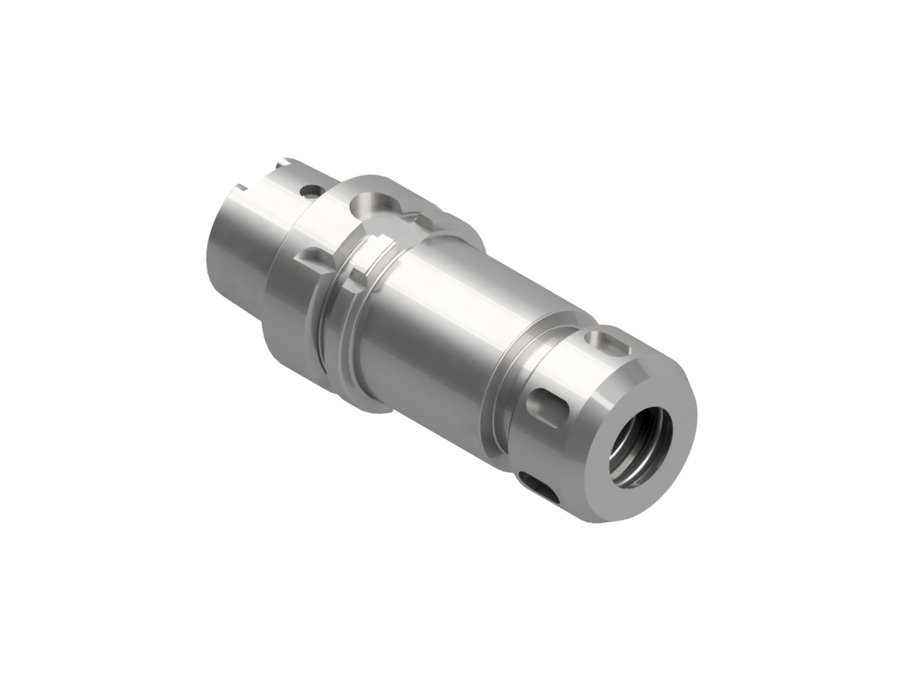

Патрон цанговый OZ EWS 31.HSK50AZ25L100, SK50A, OZ25, вылет LPR 100 мм
EWS · Патроны цанговые OZ EWS, присоединение к станку SK · арт. 31.HSK50AZ25L100

Патрон цанговый OZ EWS 31.HSK50AZ25L100, SK50A, OZ25, вылет LPR 100 мм

Диаметр корпуса60 мм
Код интерфейса станкаHSK05000195
Код интерфейса инструментаSZD02500295
Размер цангиOZ25
Диаметр буртика50 мм
Исполнениенейтральное
Функциональная длина74 мм
Вылет LPR100 мм
Масса1,2 кг
Общая длина125 мм
Заказной номер EWSW139564
Макс. частота вращения25000 об/мин
СтандартISO12164-1 (HSK)

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.HSK50AZ25L100 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Патроны цанговые OZ EWS, присоединение к станку SK — 14 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
31.BT30Z16L603860108,3SK30 BT
31.BT40Z16L704370135,4SK40 BT
31.BT40Z25L704370135,4SK40 BT
31.HSK50AZ16L10074100125—
31.HSK50AZ25L10074100125—Текущая
31.SK40Z16L705170138,4SK40 форма A
31.SK40Z16L10081100168,4SK40 форма A
31.SK40Z25L708170138,4SK40 форма A
31.SK40Z25L10081100168,4SK40 форма A
31.SK40Z32L907190158,4SK40 форма A
31.SK50Z16L705170171,8SK50 форма A
31.SK50Z25L705170171,8SK50 форма A

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.HSK50AZ25L100.

Цанги5

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм

Гайки цанговые1

Документы по позиции

Для этой позиции документы пока не привязаны.
