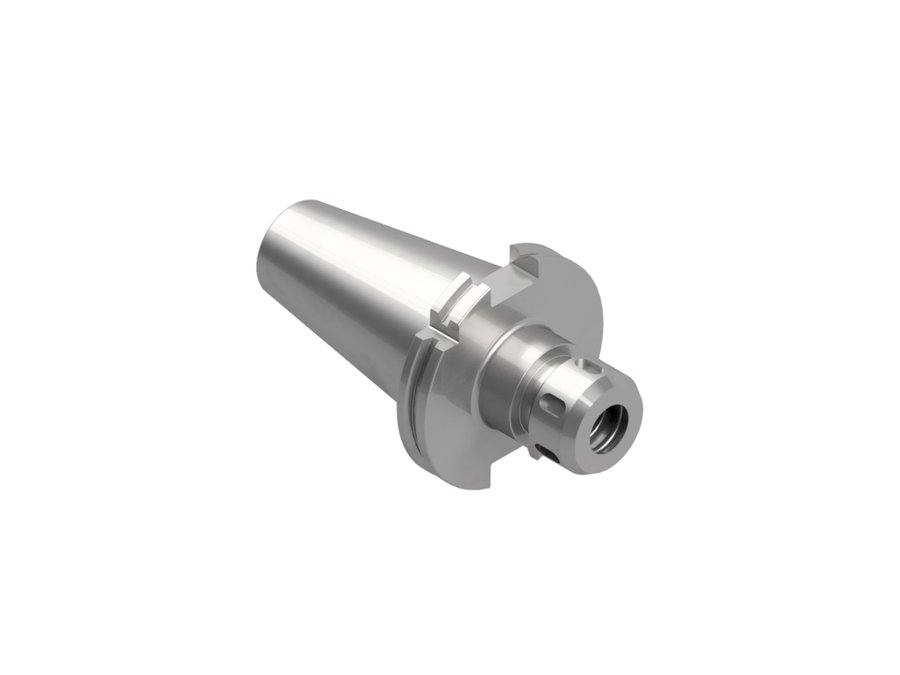

Патрон цанговый OZ EWS 31.SK50Z25L70, SK50, OZ25, вылет LPR 70 мм
EWS · Патроны цанговые OZ EWS с хвостовиком SK · арт. 31.SK50Z25L70

Патрон цанговый OZ EWS 31.SK50Z25L70, SK50, OZ25, вылет LPR 70 мм

Диаметр корпуса60 мм
Код интерфейса станкаSKG05001195
Код интерфейса инструментаSZD02500295
Размер цангиOZ25
Диаметр буртика97,5 мм
Исполнениенейтральное
Присоединение к станкуSK50 Form A
Функциональная длина51 мм
Вылет LPR70 мм
Масса3,25 кг
Общая длина171,8 мм
Заказной номер EWSW140250
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Другие типоразмеры серии

Патроны цанговые OZ EWS с хвостовиком SK — 14 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
31.BT40Z25L704370135,4SK40 BT
31.HSK50AZ16L10074100125—
31.HSK50AZ25L10074100125—
31.SK40Z16L705170138,4SK40 Form A
31.SK40Z16L10081100168,4SK40 Form A
31.SK40Z25L708170138,4SK40 Form A
31.SK40Z25L10081100168,4SK40 Form A
31.SK40Z32L907190158,4SK40 Form A
31.SK50Z16L705170171,8SK50 Form A
31.SK50Z25L705170171,8SK50 Form AТекущая
31.SK50Z32L806180181,8SK50 Form A
31.SK50Z32L10081100201,8SK50 Form A
Показать ещё · всего в серии 14

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.SK50Z25L70.

Гайки цанговые1

  • 025Гайка EWS 025, 025, OZ | DIN6388

Документы по позиции

Для этой позиции документы пока не привязаны.
