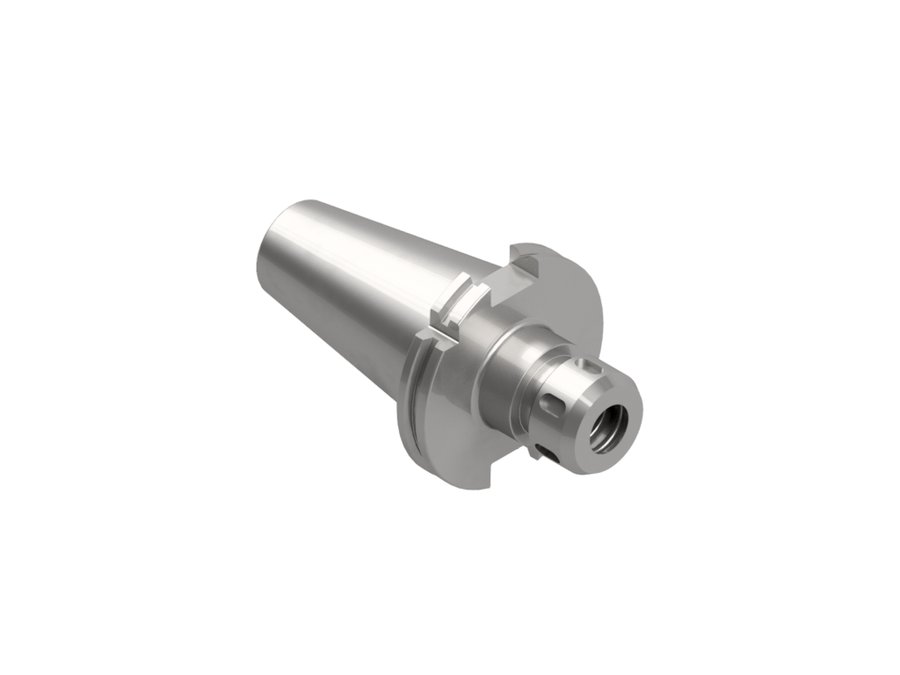

Патрон цанговый OZ EWS 31.SK40Z25L100, SK40, OZ25, вылет LPR 100 мм
EWS · Патроны цанговые OZ EWS, присоединение к станку SK · арт. 31.SK40Z25L100

Патрон цанговый OZ EWS 31.SK40Z25L100, SK40, OZ25, вылет LPR 100 мм

Диаметр корпуса60 мм
Код интерфейса станкаSKG04001195
Код интерфейса инструментаSZD02500295
Размер цангиOZ25
Диаметр буртика63,55 мм
Исполнениенейтральное
Присоединение к станкуSK40 форма A
Функциональная длина81 мм
Вылет LPR100 мм
Масса1,75 кг
Общая длина168,4 мм
Заказной номер EWSW139054
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.SK40Z25L100 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Патроны цанговые OZ EWS, присоединение к станку SK — 14 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
31.BT40Z25L704370135,4SK40 BT
31.HSK50AZ16L10074100125—
31.HSK50AZ25L10074100125—
31.SK40Z16L705170138,4SK40 форма A
31.SK40Z16L10081100168,4SK40 форма A
31.SK40Z25L708170138,4SK40 форма A
31.SK40Z25L10081100168,4SK40 форма AТекущая
31.SK40Z32L907190158,4SK40 форма A
31.SK50Z16L705170171,8SK50 форма A
31.SK50Z25L705170171,8SK50 форма A
31.SK50Z32L806180181,8SK50 форма A
31.SK50Z32L10081100201,8SK50 форма A

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.SK40Z25L100.

Цанги5

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм

Гайки цанговые1
