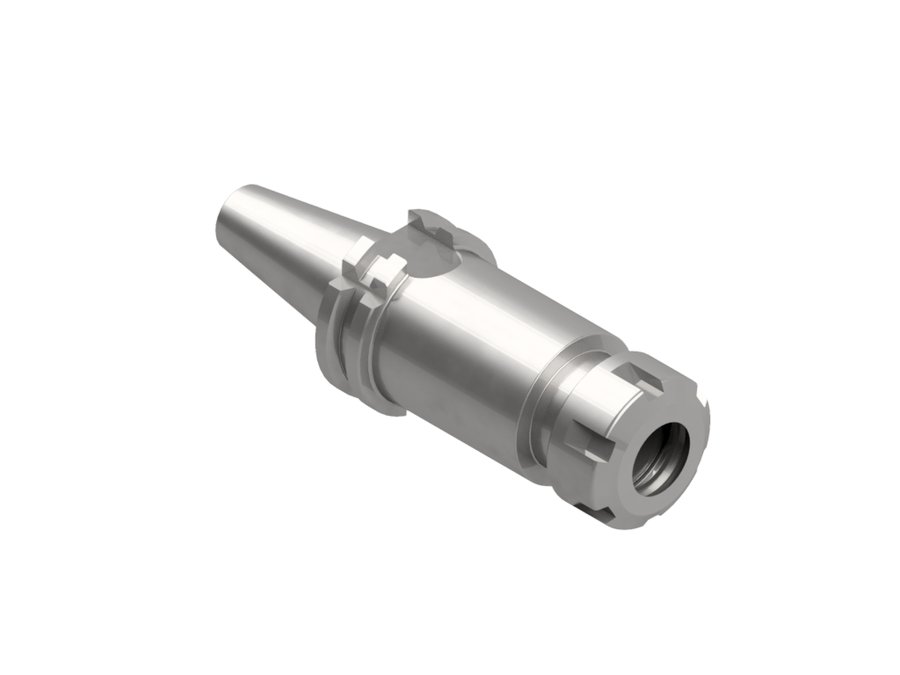

Патрон цанговый ER EWS 31.SK30R40L70, SK30, ER40, вылет LPR 70 мм
EWS · Патроны цанговые ER EWS с хвостовиком SK · арт. 31.SK30R40L70

Патрон цанговый ER EWS 31.SK30R40L70, SK30, ER40, вылет LPR 70 мм

Диаметр корпуса63 мм
Код интерфейса станкаSKG03001195
Код интерфейса инструментаSZD02600295
Размер цангиER40
Диаметр буртика50 мм
Исполнениенейтральное
Присоединение к станкуSK30 Form A
Функциональная длина51 мм
Вылет LPR70 мм
Масса1,4 кг
Общая длина117,8 мм
Заказной номер EWSW139019
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Другие типоразмеры серии

Патроны цанговые ER EWS с хвостовиком SK — 55 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
31.SK30R16L705170117,8SK30 Form A
31.SK30R16L10081100147,8SK30 Form A
31.SK30R25L705170117,8SK30 Form A
31.SK30R25L10081100147,8SK30 Form A
31.SK30R32L705170117,8SK30 Form A
31.SK30R32L10081100147,8SK30 Form A
31.SK30R40L705170117,8SK30 Form AТекущая
31.SK40R16L634463131,4SK40 Form A
31.SK40R16L10081100168,4SK40 Form A
31.SK40R16L130111130198,4SK40 Form A
31.SK40R16L160141160228,4SK40 Form A
31.SK40R16L200171200268,4SK40 Form A
Показать ещё · всего в серии 55

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.SK30R40L70.

Цанги2

  • 400 472E SATZ-Ø 4-26Набор цанг ER EWS 400 472E SATZ-Ø 4-26, DIN 6499, ISO 15488
  • DS40.SETДиски уплотнительные ER EWS DS40.SET, Set d 3.0 мм - 26 мм | 0.5 (46 pcs) с лотком (DSR40)

Ключи и отвёртки1

  • 240Ключ для зажимной гайки EWS 240
