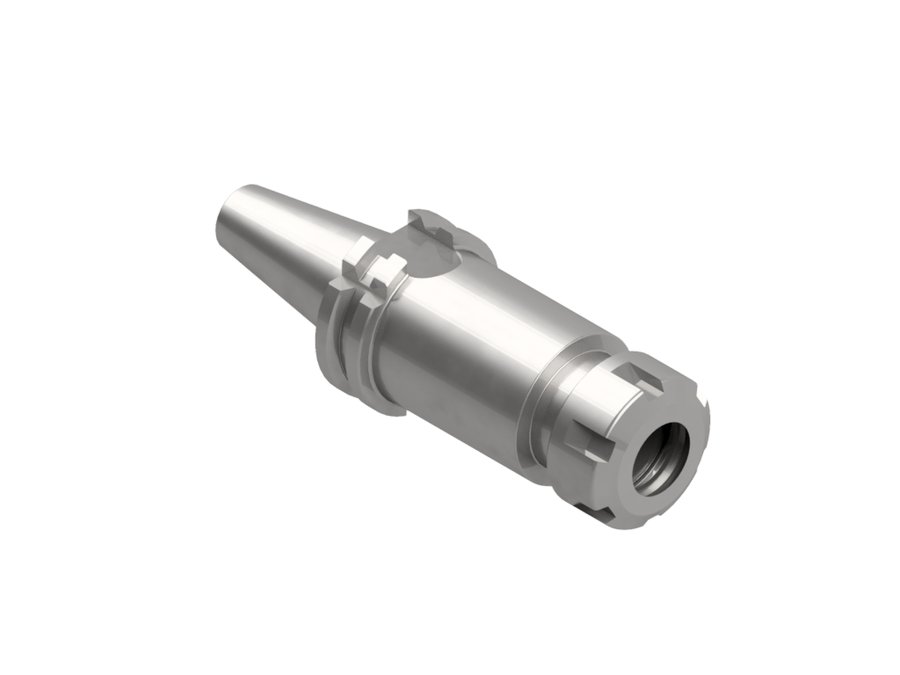

Патрон цанговый ER EWS 31.SK30R16L70, SK30, ER16, вылет LPR 70 мм
EWS · Патроны цанговые ER EWS с хвостовиком SK · арт. 31.SK30R16L70

Патрон цанговый ER EWS 31.SK30R16L70, SK30, ER16, вылет LPR 70 мм

Диаметр корпуса28 мм
Код интерфейса станкаSKG03001195
Код интерфейса инструментаSZD01000295
Размер цангиER16
Диаметр буртика50 мм
Исполнениенейтральное
Присоединение к станкуSK30 Form A
Функциональная длина51 мм
Вылет LPR70 мм
Масса0,8 кг
Общая длина117,8 мм
Заказной номер EWSW139013
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Другие типоразмеры серии

Патроны цанговые ER EWS с хвостовиком SK — 55 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
31.BT40R40L805380145,4SK40 BT
31.BT40R40L130103130195,4SK40 BT
31.BT50R16L160122160261,8SK50 BT
31.BT50R25L160122160261,8SK50 BT
31.HSK50AR16L10074100125—
31.HSK50AR32L10074100125—
31.SK30R16L705170117,8SK30 Form AТекущая
31.SK30R16L10081100147,8SK30 Form A
31.SK30R25L705170117,8SK30 Form A
31.SK30R25L10081100147,8SK30 Form A
31.SK30R32L705170117,8SK30 Form A
31.SK30R32L10081100147,8SK30 Form A
Показать ещё · всего в серии 55

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.SK30R16L70.

Цанги1
